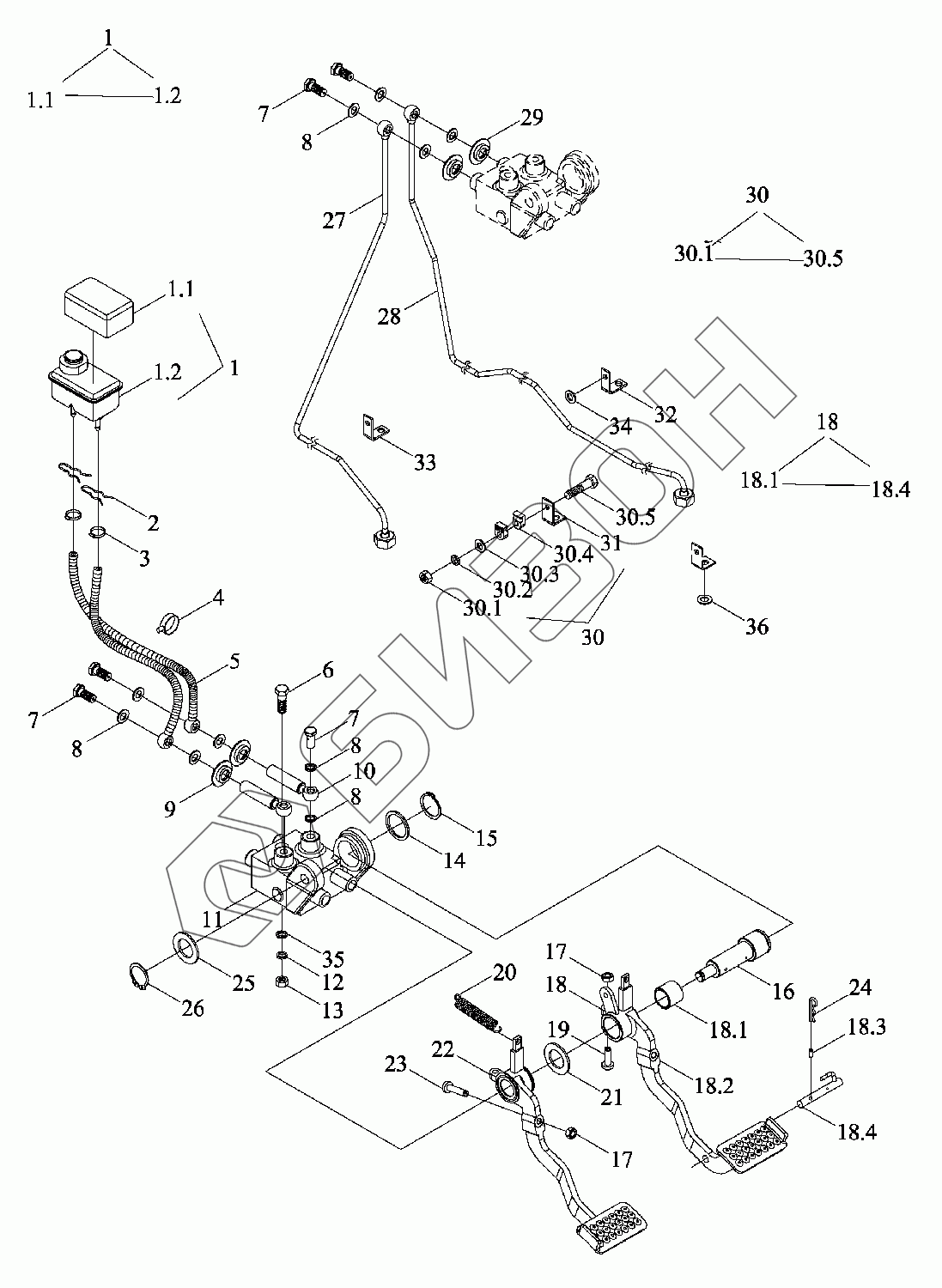

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Механизм управления тормозами 1
TR2S433010000K
1
1.1
1.2
2
3
4
5
6
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
17
18
18
18.1
18.2
18.3
18.4
19
20
21
22
23
24
25
26
27
28
29
30
30
30.1
30.2
30.3
30.4
30.5
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S433010000K | TR2S433010000K | Механизм управления тормозами в сборе |
Загрузка ...
|
|
| 1 | TS06433010010a | Маслобак для тормоза |
Загрузка ...
|
|
| 1.1 | TG1204.433.2-01 | Оболочка защитная |
Загрузка ...
|
|
| 1.2 | TS06433010011a | Маслобак для тормоза |
Загрузка ...
|
|
| 2 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | Q673B115 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 4 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 5 | TS17433020005 | Шланг |
Загрузка ...
|
|
| 6 | GBT5782-M16X90-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | FT800.43.115 | Винт |
Загрузка ...
|
|
| 8 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 9 | TS17433020021 | Втулка резиновая |
Загрузка ...
|
|
| 10 | TD800.43B.2 | Штуцер соединительный |
Загрузка ...
|
|
| 11 | TG1654.433.3 | Насос тормозной |
Загрузка ...
|
|
| 12 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT6170-M16-8-A3L | Гайка |
Загрузка ...
|
|
| 14 | TG1204.433-06 | Кольцо ограничительное |
Загрузка ...
|
|
| 15 | GBT894.1-40 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | TG1204.433-07 | Вал |
Загрузка ...
|
|
| 17 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 18 | TR2S433010001K | Подножка |
Загрузка ...
|
|
| 18.1 | TG1654.212B.1-01 | Втулка |
Загрузка ...
|
|
| 18.2 | TR2S433010002K | Подножка |
Загрузка ...
|
|
| 18.3 | GBT879.1-5X16 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 18.4 | FT800A.43.065 | Рычаг блокировки |
Загрузка ...
|
|
| 19 | TG1204.433-09 | Винт |
Загрузка ...
|
|
| 20 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 21 | TF1004.433-01 | Втулка отсечная |
Загрузка ...
|
|
| 22 | TS17433020008 | Подножка |
Загрузка ...
|
|
| 23 | TS08433010006 | Винт |
Загрузка ...
|
|
| 24 | FT800A.43.401 | Штифт стопорный |
Загрузка ...
|
|
| 25 | TG1204.433-02 | Кольцо стопорное |
Загрузка ...
|
|
| 26 | GBT894.1-17 | Кольцо стопорное |
Загрузка ...
|
|
| 27 | TG4S433010001 | Маслопровод |
Загрузка ...
|
|
| 28 | TG4S433010002 | Маслопровод |
Загрузка ...
|
|
| 29 | TS17433020020 | Втулка резиновая |
Загрузка ...
|
|
| 30 | F600190 | Зажим трубный |
Загрузка ...
|
|
| 30.1 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 30.2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 30.3 | GBT95-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 30.4 | F600209 | Трубка |
Загрузка ...
|
|
| 30.5 | GBT5783-M8X40-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 31 | TG4S433010008 | Пластина крепёжная |
Загрузка ...
|
|
| 32 | TR2S433010005 | Пластина крепёжная |
Загрузка ...
|
|
| 33 | TG4S433010007 | Пластина крепёжная |
Загрузка ...
|
|
| 34 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 35 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 36 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
