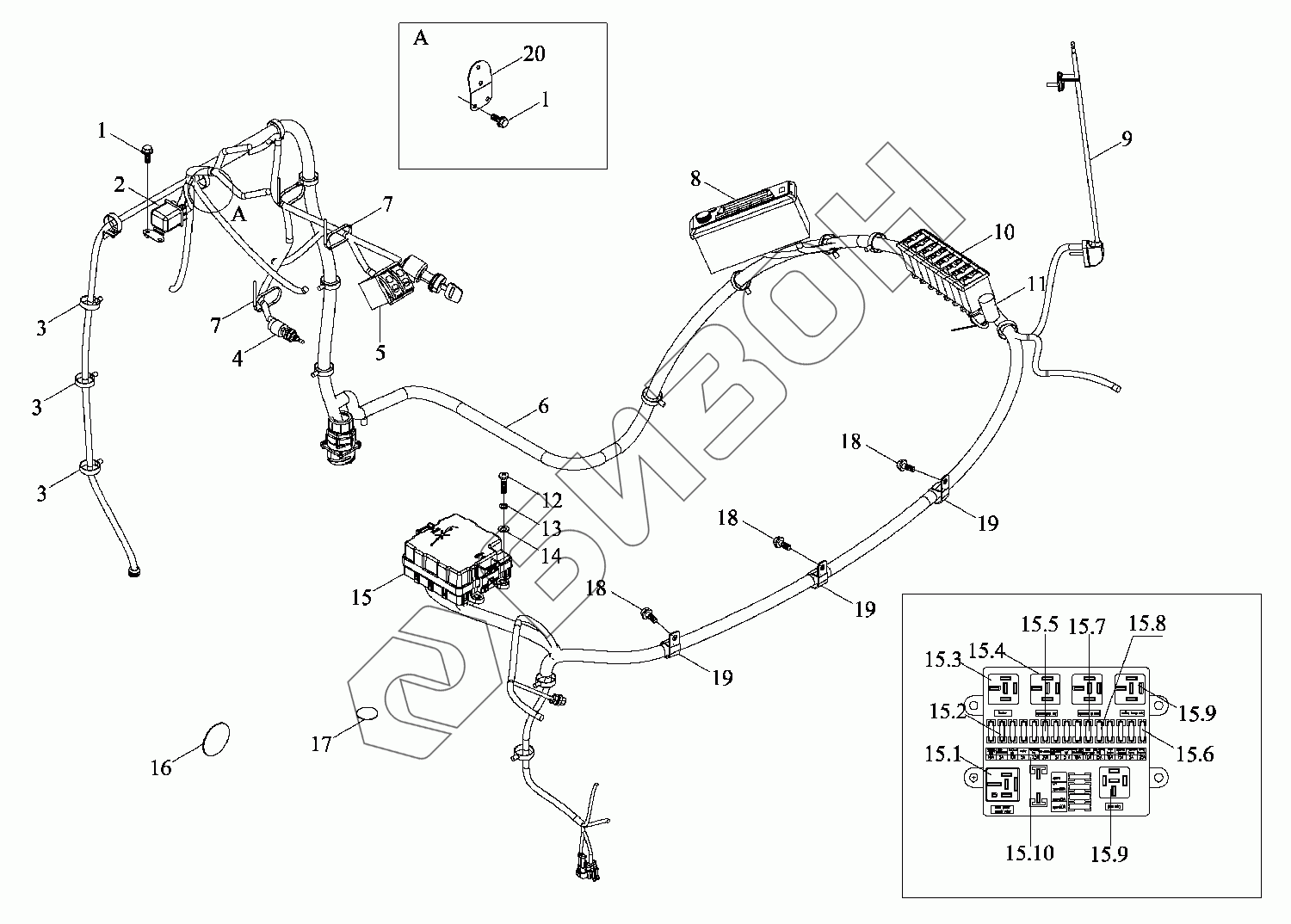

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Монтажный блок жгута проводов кузова
1
1
2
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15.1
15.2
15.3
15.4
15.5
15.6
15.7
15.8
15.9
15.9
15.10
16
17
18
18
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S482050000K | TR2S482050000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | FT300.48.055 | Реле |
Загрузка ...
|
|
| 3 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 4 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 5 | TP4M482010004 | Выключатель |
Загрузка ...
|
|
| 6 | TR2S482050001K | Жгут проводов |
Загрузка ...
|
|
| 7 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 8 | TS04482010010 | MP3 |
Загрузка ...
|
|
| 9 | TS06482010006 | Антенна |
Загрузка ...
|
|
| 10 | TD1S482050002K | Выключатель |
Загрузка ...
|
|
| 11 | G25A9.29.5-01 | Руководство по эксплуатации |
Загрузка ...
|
|
| 12 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 13 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 15 | TC05482140002K | Коробка электрооборудования |
Загрузка ...
|
|
| 15.1 | GE20H16Y.34.6-04 | Реле основного источника питания |
Загрузка ...
|
|
| 15.2 | TD9600000500 | Защелка |
Загрузка ...
|
|
| 15.3 | FT300.48.513 | Реле |
Загрузка ...
|
|
| 15.4 | TS06482010004 | Реле |
Загрузка ...
|
|
| 15.5 | TD9600000900 | Защелка |
Загрузка ...
|
|
| 15.6 | TD9600001100 | Защелка |
Загрузка ...
|
|
| 15.7 | TD9600000700 | Защелка |
Загрузка ...
|
|
| 15.8 | TD9600000800 | Защелка |
Загрузка ...
|
|
| 15.9 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 15.10 | TD9600000600 | Защелка |
Загрузка ...
|
|
| 16 | QLWZL002-60X1.5 | Пластырь 3M |
Загрузка ...
|
|
| 17 | QLWZL002-35X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 18 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TS06482010005 | Зажим жгута проводов |
Загрузка ...
|
|
| 20 | TD2S482100010 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
