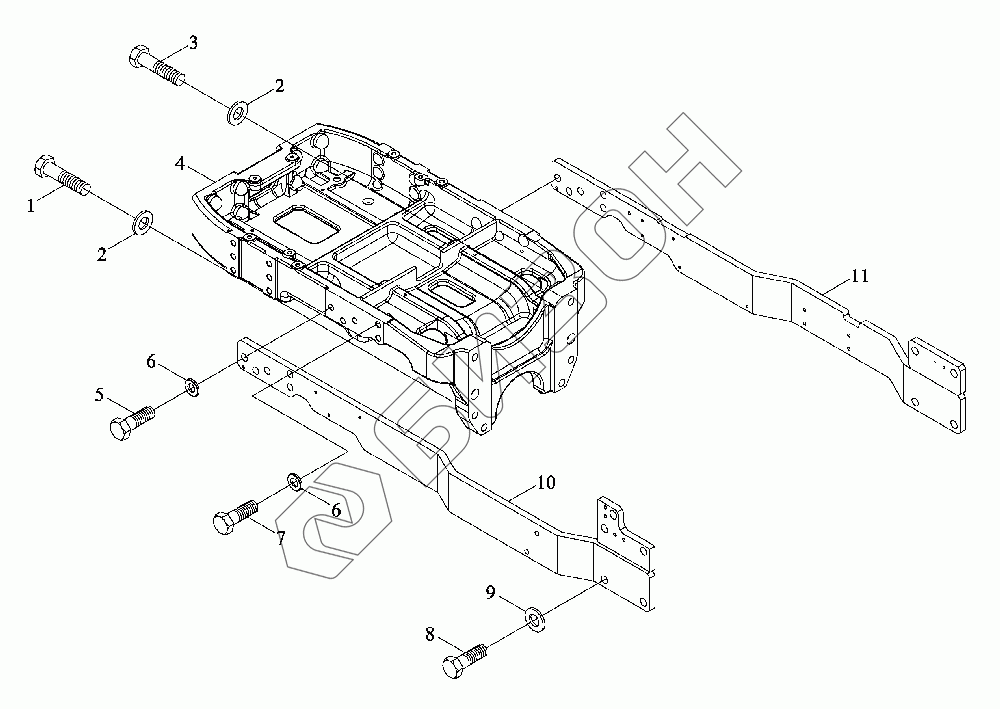

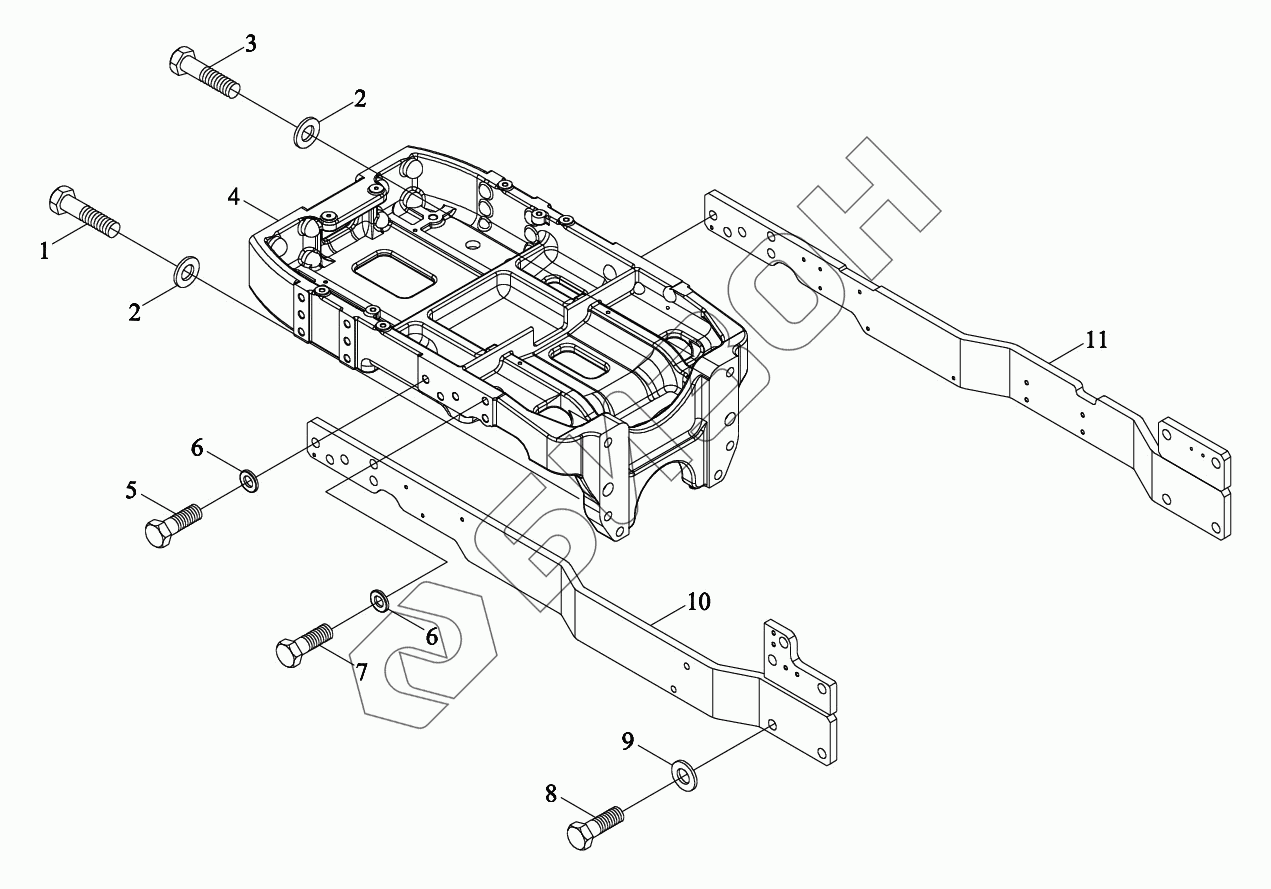

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Подставка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG4S312010000 TG4S312010000 Подставка в сборе
Загрузка ...
1 GBT5782-M20X120-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2 TG1204.34-01 Шайба
Загрузка ...
3 GBT5782-M20X90-10.9-A3L Болт с шестигранной головкой
Загрузка ...
4 TG4S312010001 Подпорка
Загрузка ...
5 GBT5783-M18X65-10.9-A9L Болт с шестигранной головкой
Загрузка ...
6 GBT93-18-A3L Гровер
Загрузка ...
7 GBT5783-M18X55-10.9-A9L Болт с шестигранной головкой
Загрузка ...
8 GBT5783-M20X60-10.9-A9L Болт с шестигранной головкой
Загрузка ...
9 FT800.39.130 Шайба
Загрузка ...
10 TG4S312010002 Лист усилительный
Загрузка ...
11 TG4S312010005 Лист усилительный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
