Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Приводной вал раздаточной коробки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5

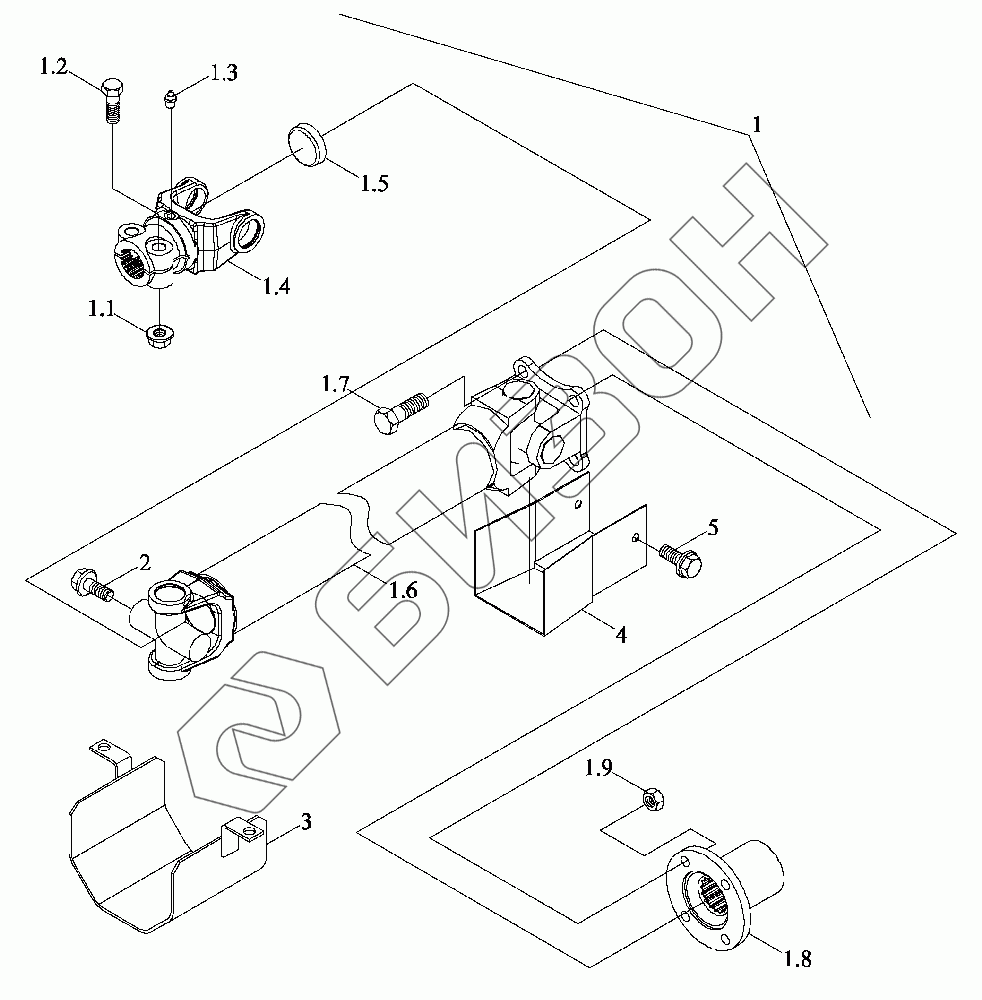

Позиция на иллюстрации Заводской номер детали Название детали Цена
TG4S360010000 TG4S360010000 Приводной вал раздаточной коробки в сборе
Загрузка ...
1 TG4S360010001 Вал приводной
Загрузка ...
1.1 SPL6177.1-M12-10-F3 Гайка с фланцем
Загрузка ...
1.2 GBT5782-M12X60-10.9-A3L Болт с шестигранной головкой
Загрузка ...
1.3 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
1.4 TG1204.36D.1-01 Рукав внутренний шлицевой
Загрузка ...
1.5 Q72240 Пробка коническая
Загрузка ...
1.6 TG4S360010002 Вал приводной
Загрузка ...
1.7 GBT5783-M12X35-10.9-A3L Болт с шестигранной головкой
Загрузка ...
1.8 TG4S360010005 Рукав внутренний шлицевой
Загрузка ...
1.9 SPL6175PT-M12X1.75-10F3 Болт
Загрузка ...
2 GBT16674.1-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
3 TG4S360010003 Кожух - обтекатель
Загрузка ...
4 TG1204.36D-01 Кожух - обтекатель
Загрузка ...
5 GBT16674.1-M10X16-8.8-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
