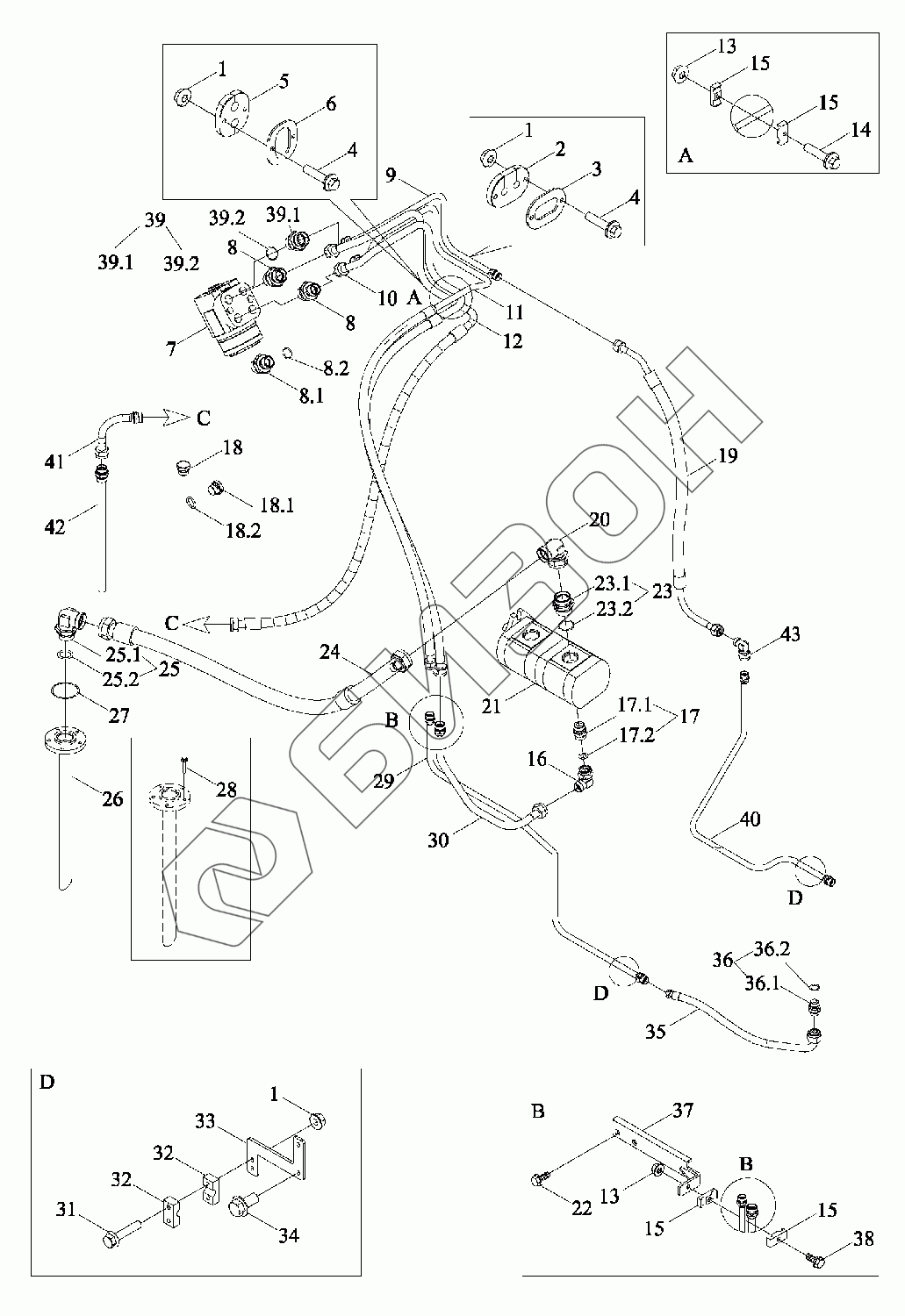

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Трубопровод гидравлического рулевого механизма 1
1
1
1
2
3
4
4
5
6
7
7
8
8
8.1
8.2
9
10
11
12
13
13
14
15
15
15
15
16
17
17.1
17.2
18
18.1
18.2
19
20
21
22
23
23.1
23.2
24
25
25.1
25.2
26
27
28
29
30
31
32
32
33
34
35
36
36.1
36.2
37
38
39
39.1
39.2
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S402020000K | TR2S402020000K | Трубопровод гидравлического рулевого механизма в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | TS17402040007 | Подушка |
Загрузка ...
|
|
| 3 | TD904.402X-01 | Кламмер |
Загрузка ...
|
|
| 4 | GBT16674.1-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TH02402010065 | Подушка амортизационная |
Загрузка ...
|
|
| 6 | TH02402010064 | Кламмер |
Загрузка ...
|
|
| 7 | TH02401010001 | Механизм рулевой |
Загрузка ...
|
|
| 7 | TP4P402010033K | Механизм рулевой |
Загрузка ...
|
|
| 8 | TS12402050003 | Штуцер соединительный |
Загрузка ...
|
|
| 8.1 | TS12402010003 | Штуцер |
Загрузка ...
|
|
| 8.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | TS17402030011 | Труба |
Загрузка ...
|
|
| 10 | TG4S402010021 | Маслопровод |
Загрузка ...
|
|
| 11 | TG4S402010019 | Маслопровод |
Загрузка ...
|
|
| 12 | TG4S402030001 | Труба |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT16674.1-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TS08402050038 | Хомут для труб с двойным отверстием 12+15 |
Загрузка ...
|
|
| 16 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 17 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 17.1 | TS17402010037 | Деталь переходная |
Загрузка ...
|
|
| 17.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | GE20D32Y.24.92.1 | Пробка винта |
Загрузка ...
|
|
| 18.1 | GE20D32Y.24.92.1-01 | Пробка винта |
Загрузка ...
|
|
| 18.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | TR2S402020001K | Маслопровод |
Загрузка ...
|
|
| 20 | GBT3754-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 21 | TS08402050033 | Насос шестеренчатый |
Загрузка ...
|
|
| 22 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TC03581030007 | Штуцер соединительный |
Загрузка ...
|
|
| 23.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 24 | TG4S402010034 | Шланг резиновый |
Загрузка ...
|
|
| 25 | TC02582040003 | Штуцер соединительный |
Загрузка ...
|
|
| 25.1 | GBT3738-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 25.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 26 | TG4S402010048 | Маслопровод |
Загрузка ...
|
|
| 27 | GBT3452.1-53.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 28 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TG4S402010039 | Труба |
Загрузка ...
|
|
| 30 | TG4S402010011 | Труба |
Загрузка ...
|
|
| 31 | GBT16674.1-M6X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 32 | TG4S402010056 | Зажим трубный |
Загрузка ...
|
|
| 33 | TG4S402010044 | Зажим трубный |
Загрузка ...
|
|
| 34 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 35 | TK4020458000 | Труба отвода масла |
Загрузка ...
|
|
| 36 | TC04400010017 | Штуцер соединительный |
Загрузка ...
|
|
| 36.1 | TG1654.402B-03 | Деталь переходная |
Загрузка ...
|
|
| 36.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 37 | TG4S402010046 | Кронштейн |
Загрузка ...
|
|
| 38 | GBT16674.1-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 39 | GE20D18.24.93.5 | Штуцер соединительный |
Загрузка ...
|
|
| 39.1 | GE20D18.24.93.5-01 | Штуцер соединительный |
Загрузка ...
|
|
| 39.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | TG4S402010041 | Труба |
Загрузка ...
|
|
| 41 | TS08402030033 | Труба |
Загрузка ...
|
|
| 42 | TG4S402030005 | Труба |
Загрузка ...
|
|
| 43 | GBT3754-L12 | Штуцер соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
