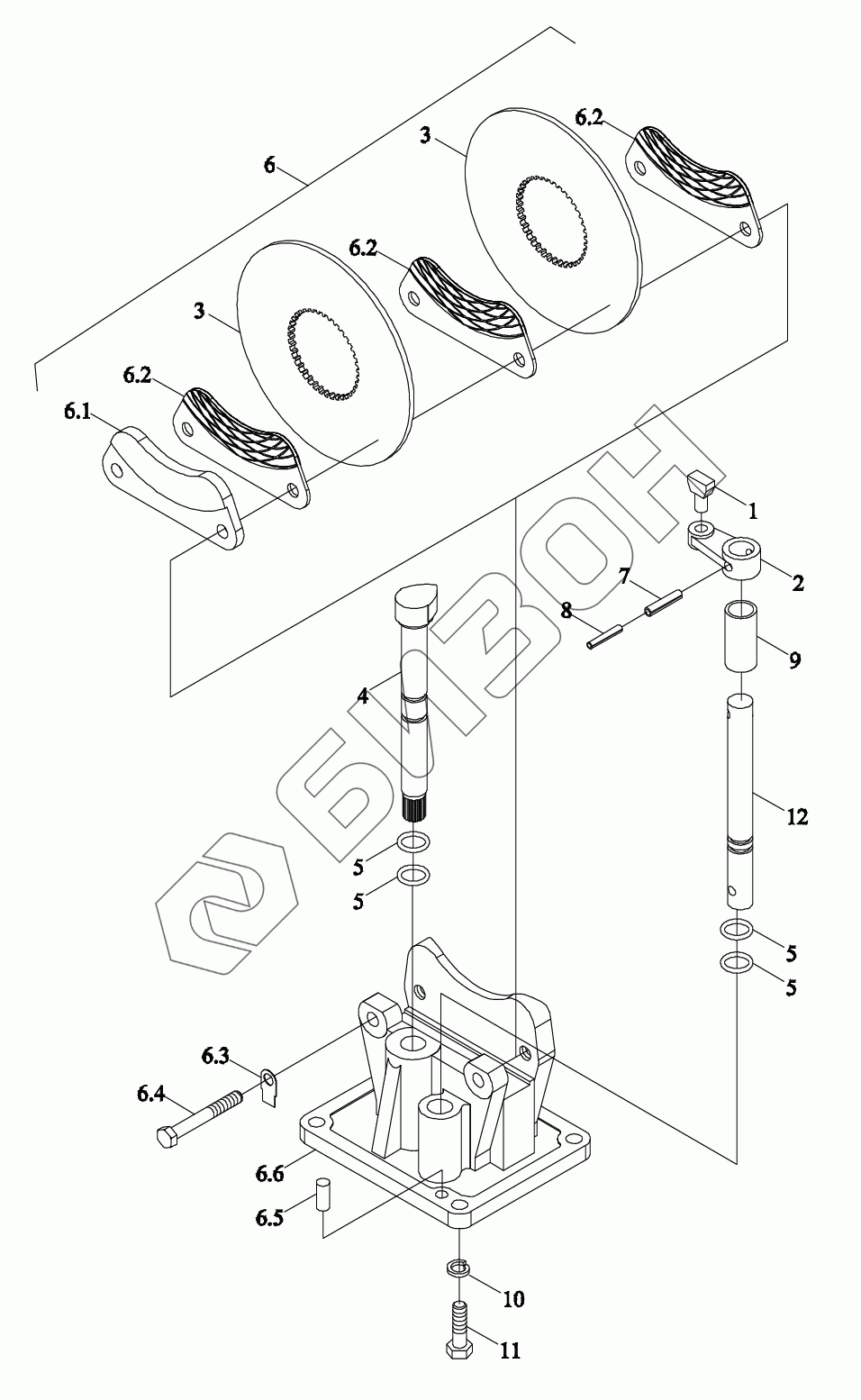

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Блок стояночного тормоза
1
2
3
3
4
5
5
5
5
6
6.1
6.2
6.2
6.2
6.3
6.4
6.5
6.6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17434010000 | TS17434010000 | Держатель стояночного тормоза в сборе |
Загрузка ...
|
|
| 1 | TG1204.434-03 | Блок вилки переключения |
Загрузка ...
|
|
| 2 | TG1204.434-04 | Держатель |
Загрузка ...
|
|
| 3 | TG1204.434-08 | Плита стальная |
Загрузка ...
|
|
| 4 | TS17434010002 | Ось кулачка |
Загрузка ...
|
|
| 5 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 6 | TS17434010003 | Гнездо ручного тормоза |
Загрузка ...
|
|
| 6.1 | TG1204.434-07 | Плита нажимная |
Загрузка ...
|
|
| 6.2 | TG1204.434.1 | Пластина трения |
Загрузка ...
|
|
| 6.3 | GBT854-12 | Кольцо прокладочное |
Загрузка ...
|
|
| 6.4 | TG1204.434-06 | Болт |
Загрузка ...
|
|
| 6.5 | TG1204.434-10 | Ось |
Загрузка ...
|
|
| 6.6 | TS17434010001 | Гнездо ручного тормоза |
Загрузка ...
|
|
| 7 | GBT879.1-8X32 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 8 | GBT879.1-5X32 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 9 | TG1204.434-05 | Футляр ограничительный |
Загрузка ...
|
|
| 10 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 11 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 12 | TG1204.434-09 | Ось вилки переключения |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
