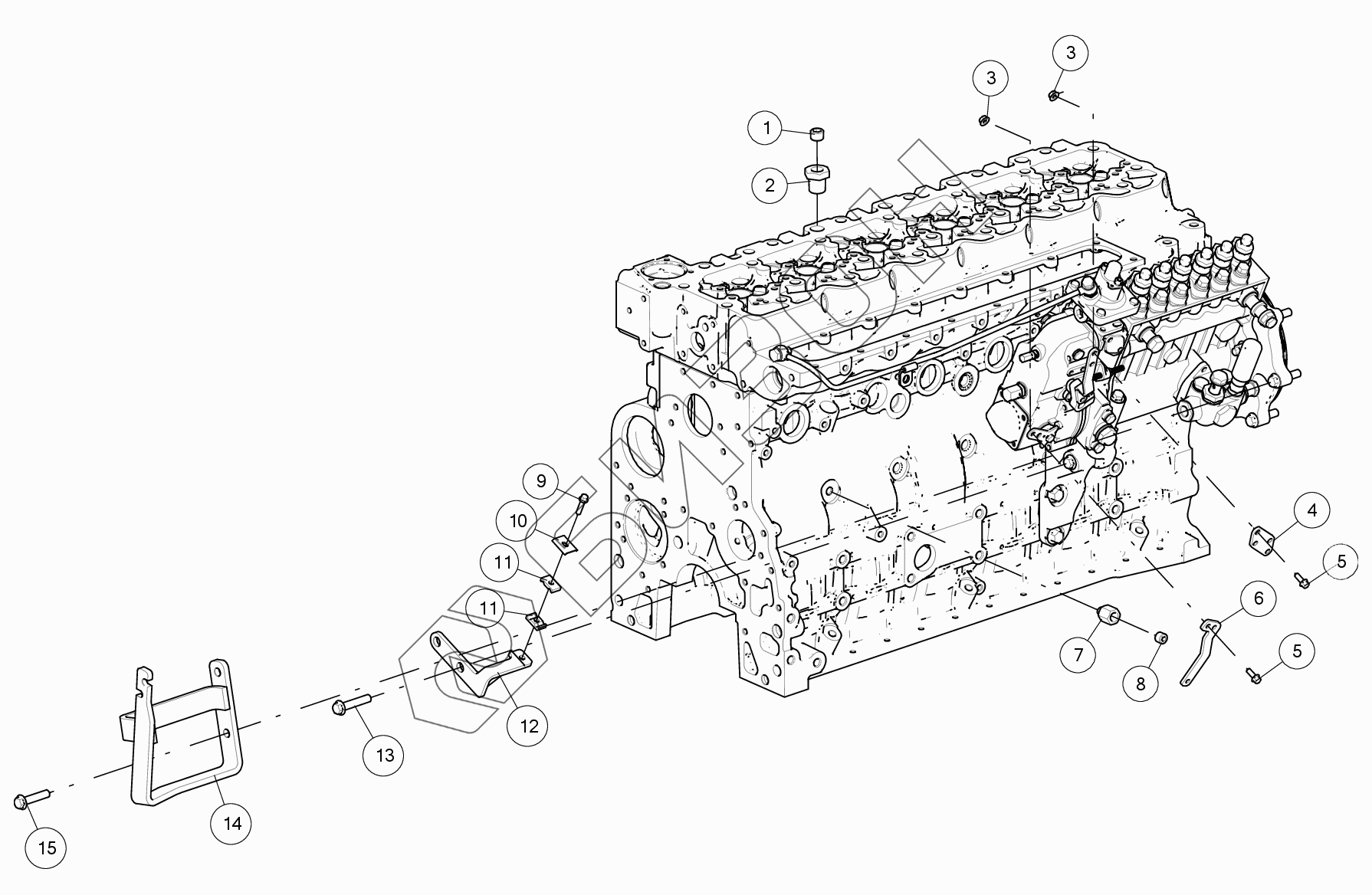

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Детали крепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 B00004769 Заглушка
Загрузка ...
2 D00-219-14 Соединение переходное
Загрузка ...
3 B00005106 Гайка с фланцем
Загрузка ...
4 S00041881 Кронштейн
Загрузка ...
5 B00005550 Болт с фланцем
Загрузка ...
6 S00042469 Рукоятка
Загрузка ...
7 S00018877 Штуцер соединительный
Загрузка ...
8 B00004647 Заглушка
Загрузка ...
9 B00005552 Болт с фланцем
Загрузка ...
10 D26-105-02 Зажим трубный
Загрузка ...
11 D26-104-02 Подушка косынки
Загрузка ...
12 S00042447 Кронштейн
Загрузка ...
13 B00005155 Болт с фланцем
Загрузка ...
14 S00042448 Кронштейн
Загрузка ...
15 B00005159 Болт с фланцем
Загрузка ...
16 S00016454 Подушка
Загрузка ...
16.1 S00004864 Подушка
Загрузка ...
16.2 S00004865 Подушка
Загрузка ...
16.3 S00003834 Прокладка выхлопной трубы
Загрузка ...
16.4 S00004106 Подушка
Загрузка ...
16.5 D13-103-52 Подушка
Загрузка ...
16.6 S00003835 Подушка
Загрузка ...
16.7 S00008098 Подушка
Загрузка ...
16.8 S00005011 Подушка
Загрузка ...
16.9 S00003929 Нагнетатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
