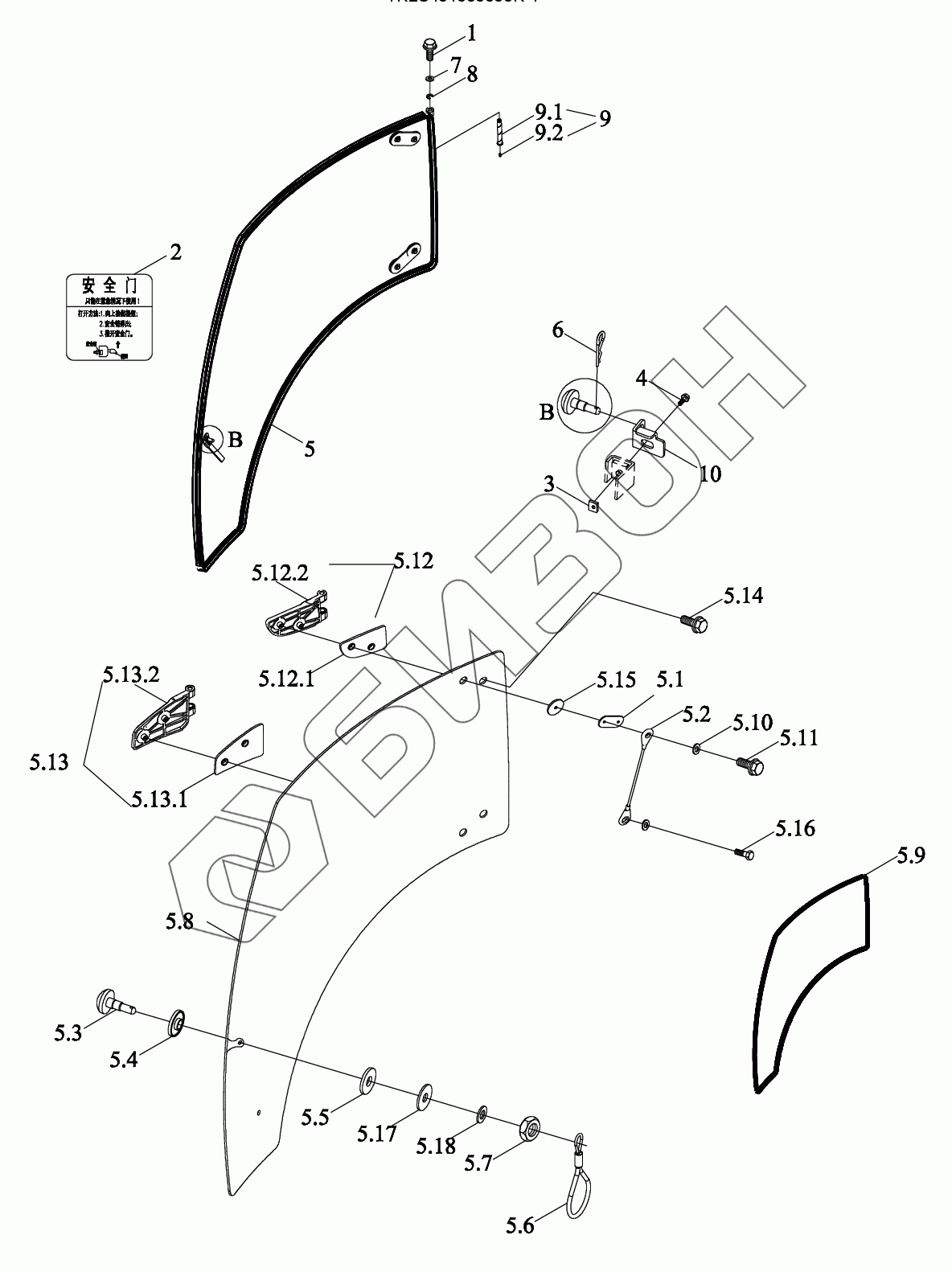

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Дверь правая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.12.1
5.12.2
5.13
5.13.1
5.13.2
5.14
5.15
5.16
5.17
5.18
6
7
8
9
9.1
9.2
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S451030000K TR2S451030000K Кабина в сборе
Загрузка ...
TR2S451030011K TR2S451030011K Комплектующие кабины
Загрузка ...
TD1S451020002K TD1S451020002K Дверь кабинета
Загрузка ...
1 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
2 TD1S451020003K Маркировка
Загрузка ...
3 TS04451013002 Гайка-держатель
Загрузка ...
4 GBT16674.1-M12X25-8.8-A2L Болт с фланцем
Загрузка ...
5 TC03451024100a Дверь кабинета
Загрузка ...
5.1 TS04451024106 Плита монтажная
Загрузка ...
5.2 TS04451023006a Шнур ограничительный
Загрузка ...
5.3 TD1000.451.2-08a Болт
Загрузка ...
5.4 TD1000.451.2-06 Прокладка резиновая
Загрузка ...
5.5 TD1000.451.2-05 Прокладка резиновая
Загрузка ...
5.6 TE2S451010002 Шнур ограничительный
Загрузка ...
5.7 GBT6173-M14X1.5-05-A3L Гайка шестигранная тонкая
Загрузка ...
5.8 TC03451024101a Стекло
Загрузка ...
5.9 TS06451013102 Полоса уплотнительная
Загрузка ...
5.10 GBT96.1-8-A3L Шайба большая
Загрузка ...
5.11 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
5.12 TC03451024117 Петля
Загрузка ...
5.12.1 TC03451024111 Прокладка резиновая
Загрузка ...
5.12.2 TS04451044221 Шарнир
Загрузка ...
5.13 TC03451024217a Петля
Загрузка ...
5.13.1 TC03451024112 Прокладка резиновая
Загрузка ...
5.13.2 TS04451044222a Шарнир
Загрузка ...
5.14 GBT5789-M8X30-8.8-A2L Болт с фланцем
Загрузка ...
5.15 TS04451043110 Прокладка резиновая
Загрузка ...
5.16 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
5.17 GBT96.1-14-A3L Шайба большая
Загрузка ...
5.18 GBT97.1-14-A3L Шайба плоская
Загрузка ...
6 TD1000.451.2-03 Шырь пружинный
Загрузка ...
7 GBT96.1-6-A3L Шайба большая
Загрузка ...
8 GBT896-12-A3L Кольцо ограничительное
Загрузка ...
9 TS06451013005 Шарнир
Загрузка ...
9.1 TS06451013002 Ось
Загрузка ...
9.2 JBT7940.1-M6 Пресс-масленка
Загрузка ...
10 TS04451024108 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
