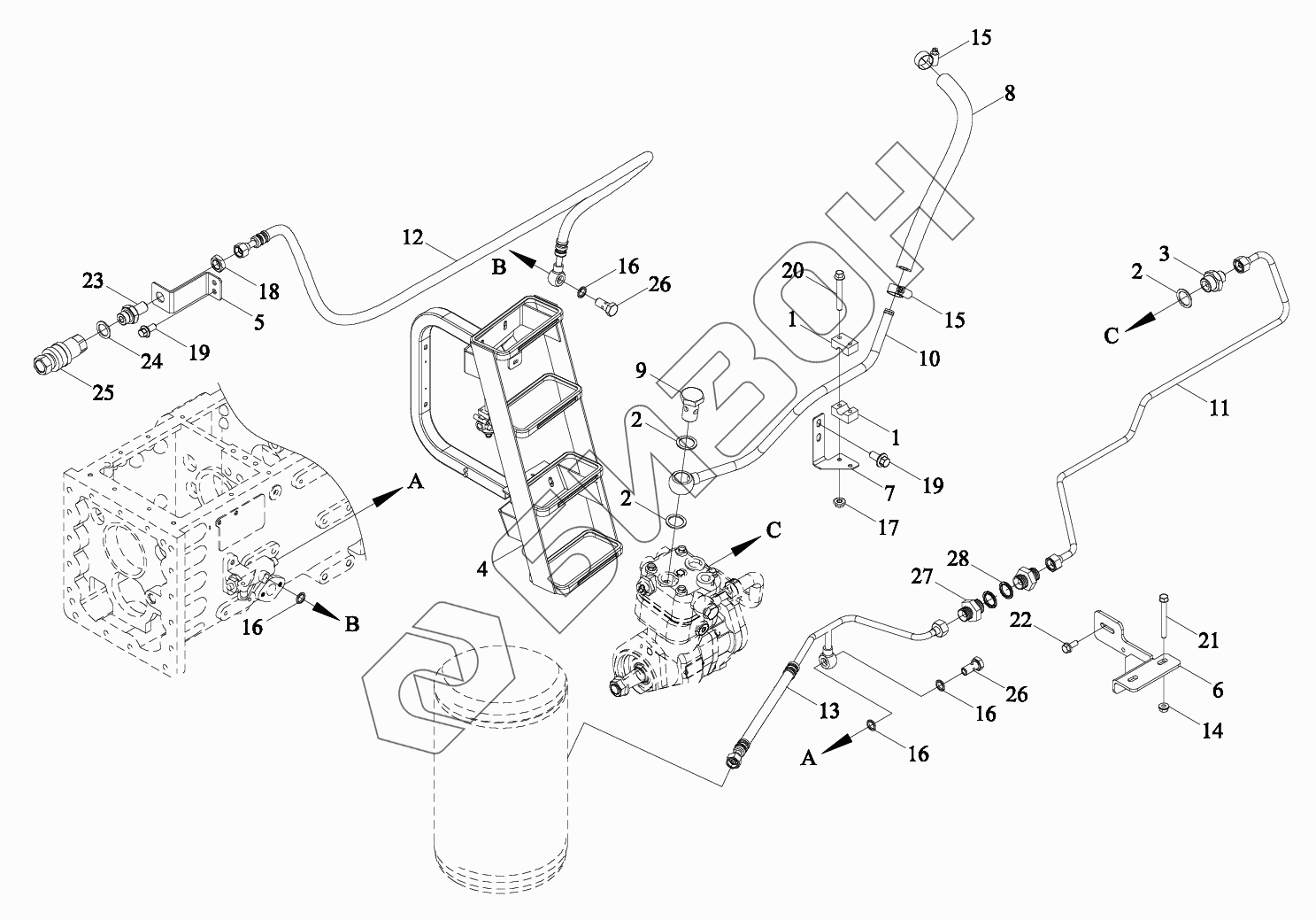

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Газопровод
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S803020000K | TR1S803020000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | TS06581190015 | Зажим трубный 16 |
Загрузка ...
|
|
| 2 | TR2S803020018K | Прокладка медная 26 |
Загрузка ...
|
|
| 3 | TR2S803020017K | Штуцеры трубы |
Загрузка ...
|
|
| 4 | TD800.803F.5 | Редуктор воздушный |
Загрузка ...
|
|
| 5 | TR2S803020015K | Кронштейн |
Загрузка ...
|
|
| 6 | TR1S803020015K | Рама монтажная |
Загрузка ...
|
|
| 7 | TR2S803020013K | Кронштейн для крепления |
Загрузка ...
|
|
| 8 | TR2S803020012K | Шланг впускной |
Загрузка ...
|
|
| 9 | TR2S803020011K | Болт полый |
Загрузка ...
|
|
| 10 | TR2S803020009K | Труба впускная |
Загрузка ...
|
|
| 11 | TR1S803020007K | Трубка газовая |
Загрузка ...
|
|
| 12 | TR2S803020002K | Трубка |
Загрузка ...
|
|
| 13 | TR1S803020005K | Шланг |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | Q67627 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 16 | JB982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 18 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 19 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | GBT5789-M6X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M8X75-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 24 | FT65.80.213 | Прокладка корпуса выходного разъема |
Загрузка ...
|
|
| 25 | FT65.80.018 | Штуцер соединительный |
Загрузка ...
|
|
| 26 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 27 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 28 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
