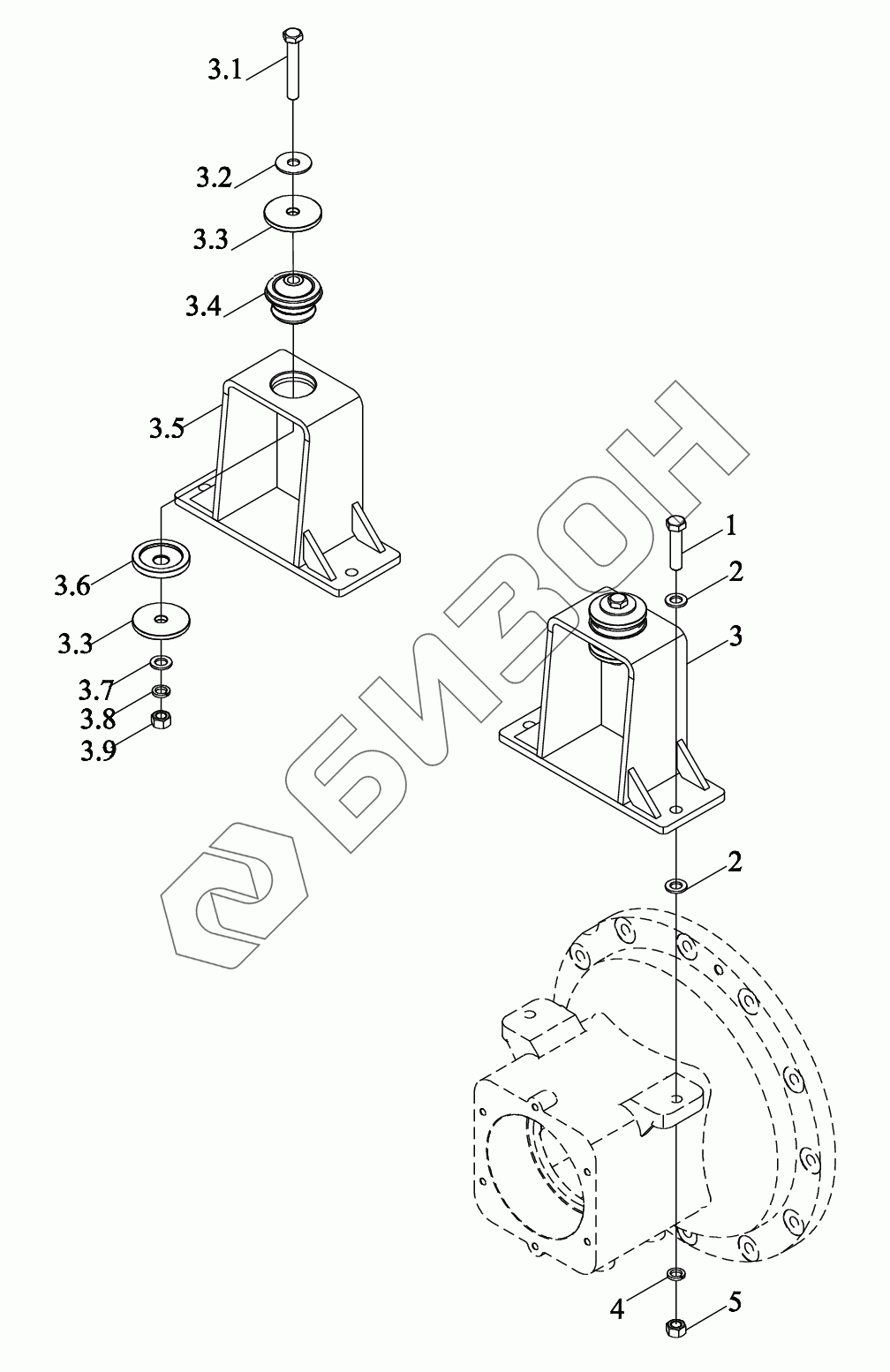

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Кронштейн кабины задний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
3.1
3.2
3.3
3.3
3.4
3.5
3.6
3.7
3.8
3.9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG4S458010000 TG4S458010000 Соединитель задний в сборе
Загрузка ...
1 GBT5783-M16X70-109-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT97.1-16-A3L Шайба плоская
Загрузка ...
3 TG4S458010100 Опора в сборе
Загрузка ...
4 GBT93-16-A3L Гровер
Загрузка ...
5 GBT6170-M16-8-A3L Гайка
Загрузка ...
3.1 GBT5782-M16X100-109-A2L Болт с шестигранной головкой
Загрузка ...
3.2 GBT95-16-A3L Шайба плоская
Загрузка ...
3.3 TB400.457B-02 Кольцо стопорное
Загрузка ...
3.4 TB400.457B-01 Блок буферный
Загрузка ...
3.5 TG4S458010010 Основание опорное
Загрузка ...
3.6 TS04457010023 Диафрагма резиновая
Загрузка ...
3.7 GBT96.1-16-A3L Шайба большая
Загрузка ...
3.8 GBT93-16-A3L Гровер
Загрузка ...
3.9 GBT6170-M16-10-A3L Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
