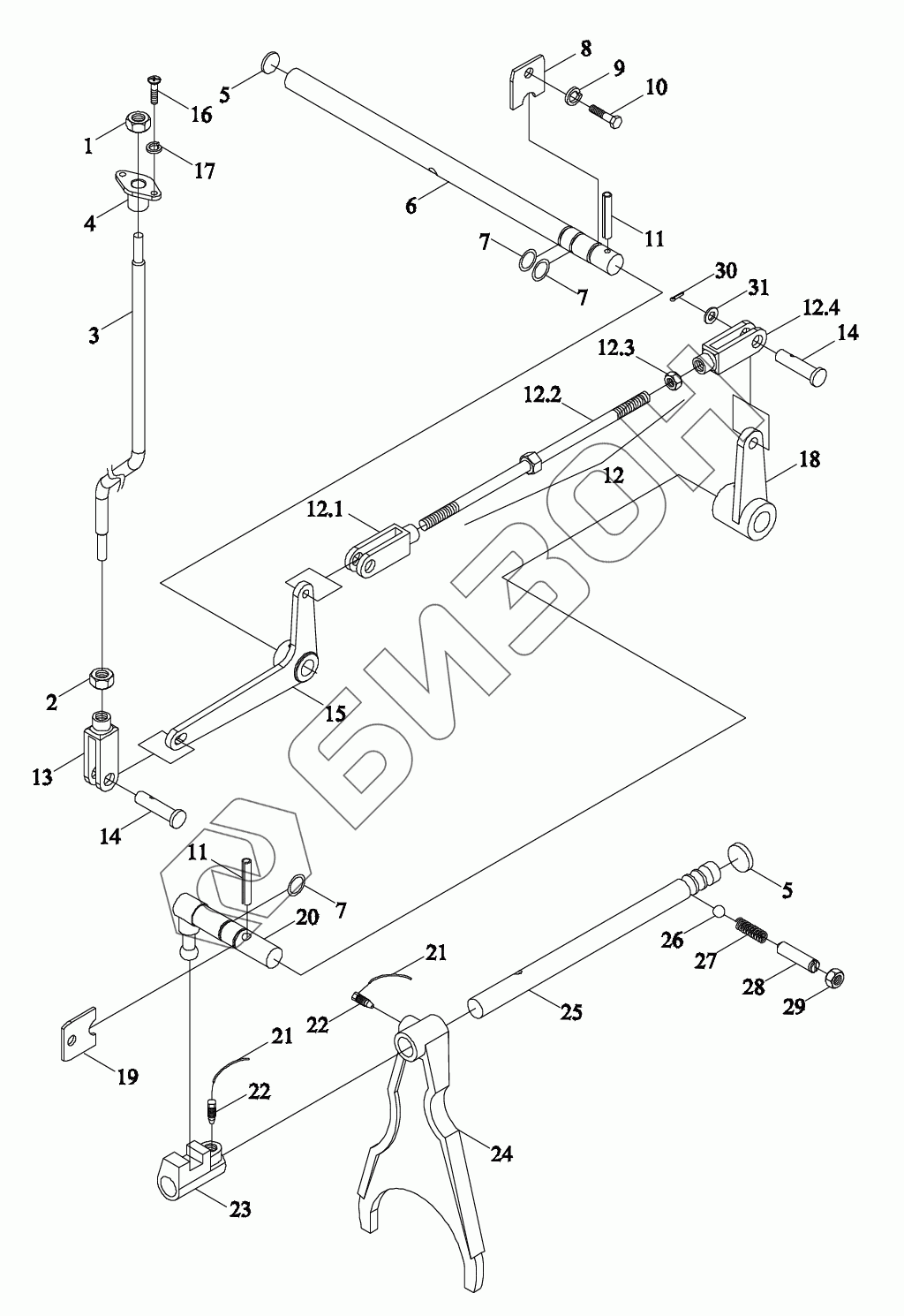

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Механизм управления отбором мощности

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
7
7
8
9
10
11
11
12
12.1
12.2
12.3
12.4
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS17412040000 TS17412040000 Механизм управления отбором мощности в сборе
Загрузка ...
1 GBT6170-M10-8-A3L Гайка
Загрузка ...
2 GBT6171-M10X1-8-A2L Гайка
Загрузка ...
3 TS17412040001 Рычаг управления
Загрузка ...
4 FT800A.41.173 Фланец
Загрузка ...
5 Q72220 Пробка коническая
Загрузка ...
6 TG1204.412.1-02 Вал
Загрузка ...
7 GBT3452.1-17.0X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
8 TG1204.412.1-08 Кронштейн
Загрузка ...
9 GBT93-10-A3L Гровер
Загрузка ...
10 GBT5783-M10X20-8.8-A3L Болт с шестигранной головкой
Загрузка ...
11 QLWZB140-8X35 Палец
Загрузка ...
12 TS17412020004 Тяга
Загрузка ...
12.1 FT800A.43B.116 Вилка тяги
Загрузка ...
12.2 TG1204.412A.1 Тяга
Загрузка ...
12.3 GBT6171-M10X1-LH-8-A2L Гайка
Загрузка ...
12.4 FT800A.43B.119 Вилка тяги
Загрузка ...
13 FT800A.43B.116 Вилка тяги
Загрузка ...
14 GBT882-B10X30 Ось
Загрузка ...
15 TS17412020003 Коромысло
Загрузка ...
16 GBT818-M6X16-4.8-A2L Винт
Загрузка ...
17 GBT93-6-A3L Гровер
Загрузка ...
18 TG1204.412A-02 Рычаг качающийся
Загрузка ...
19 FT800.37.169 Кронштейн
Загрузка ...
20 TG1204.412.2-04 Рычаг качающийся
Загрузка ...
21 TS17412020002 Проволока стальная
Загрузка ...
22 FT800.37.194 Винт
Загрузка ...
23 TD800A.374B-01 Поводок
Загрузка ...
24 TG1204.412.2-01 Вилка отводная
Загрузка ...
25 TG1204.412A-03 Ось вилки переключения
Загрузка ...
26 GBT308-10-G100-b Шарик стальной
Загрузка ...
27 FT800.37.139 Пружина
Загрузка ...
28 GBT71-M12X40-14H-A3L Винт
Загрузка ...
29 GBT6172.1-M12-04-A3L Болт
Загрузка ...
30 GBT91-3.2X20-A3L Шплинт
Загрузка ...
31 GBT97.1-10-A3L Шайба плоская
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
