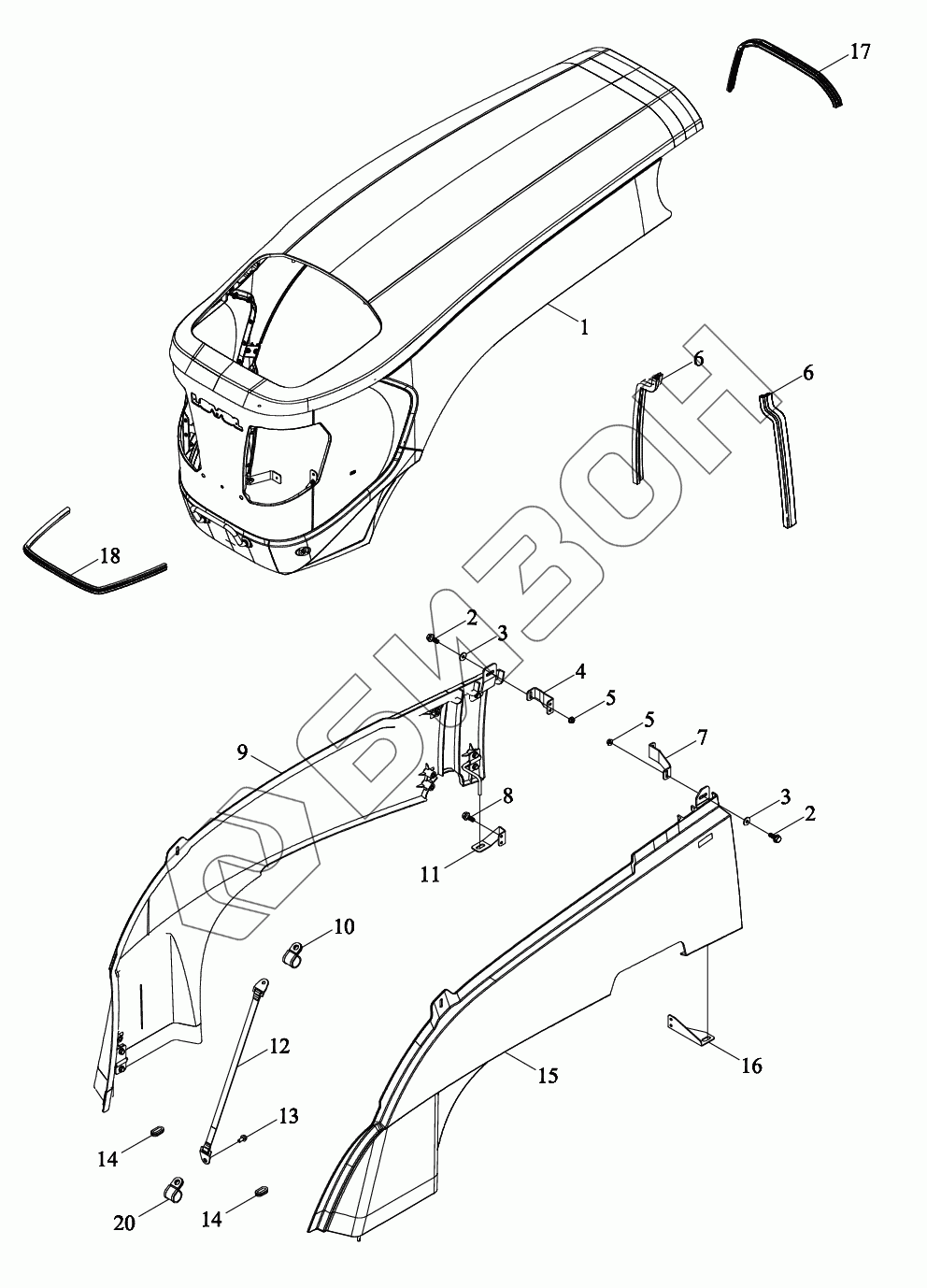

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Монтажный блок капота 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S471010000K TR2S471010000K Узлы монтажные капота машины
Загрузка ...
1 TR2S471010003K Капот в сборе
Загрузка ...
2 GBT16674.1-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT96.1-8-A3L Шайба большая
Загрузка ...
4 TG4S471010019 Кронштейн
Загрузка ...
5 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
6 TS17471010016 Полоса уплотнительная
Загрузка ...
7 TG4S471010017 Кронштейн
Загрузка ...
8 GBT16674.1-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
9 TG4S471010002 Плита боковая
Загрузка ...
10 TS06471010013 Зажим трубный
Загрузка ...
11 TG4S471010020 Кронштейн
Загрузка ...
12 TC05471070060 Шнур ограничительный
Загрузка ...
13 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
14 TS17471010021 Втулка
Загрузка ...
15 TR2S471010001K Плита боковая
Загрузка ...
16 TG4S471010018 Кронштейн
Загрузка ...
17 TS17471010014 Лента резиновая
Загрузка ...
18 TS17471010022 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
