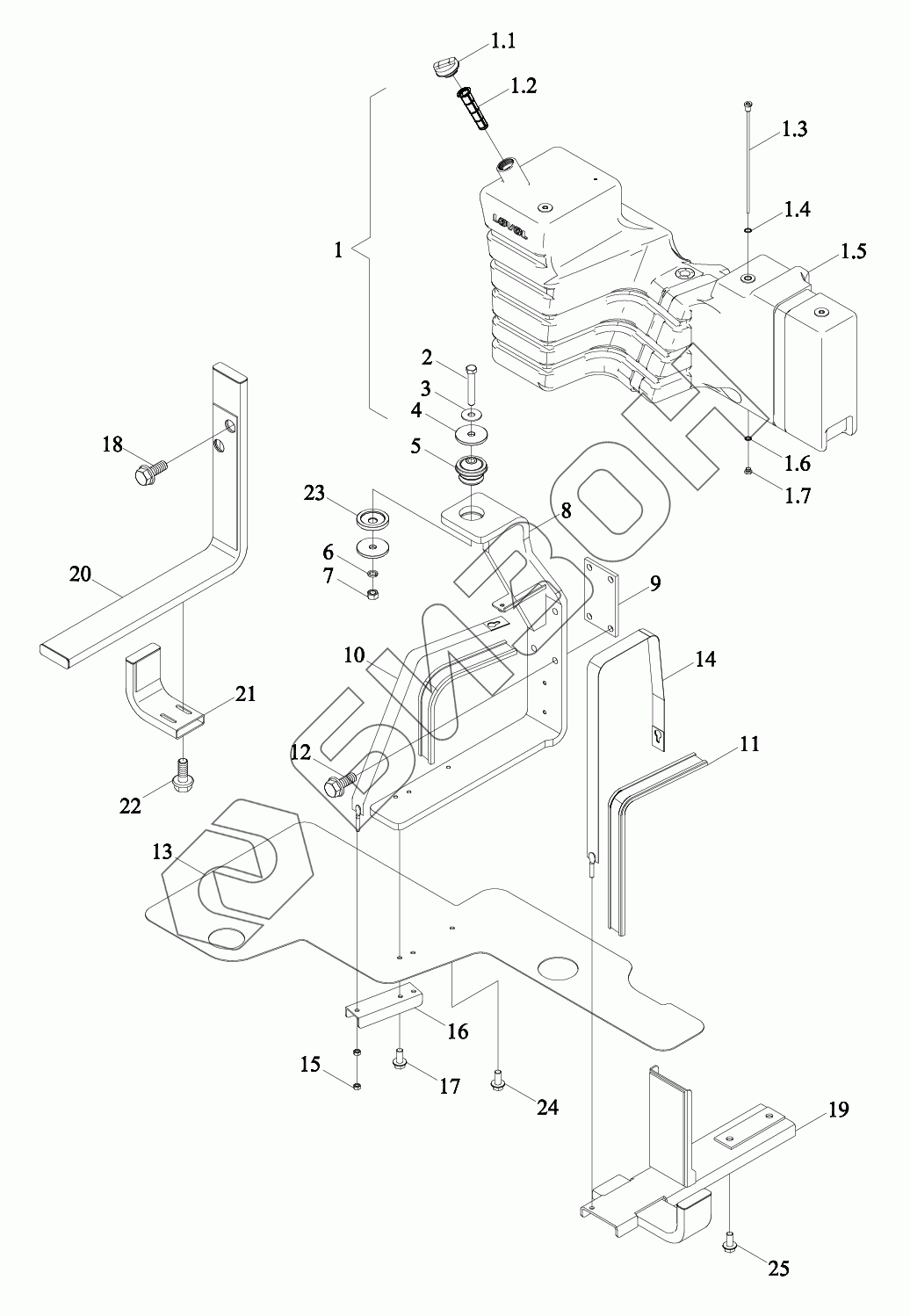

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Монтажный блок топливного бака
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
TG4S501010000
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | TS08501010007a | Маслобак |
Загрузка ...
|
|
| 1.1 | TS06501040014 | Крышка топливного бака |
Загрузка ...
|
|
| 1.2 | TF1004.501.1-02 | Сетка фильтровальная |
Загрузка ...
|
|
| 1.3 | TS06501050005a | Труба |
Загрузка ...
|
|
| 1.4 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 1.5 | TS08501010008a | Корпус картера |
Загрузка ...
|
|
| 1.6 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 1.7 | Q617B20 | Ввёртыш |
Загрузка ...
|
|
| 2 | GBT5782-M16X100-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT96.1-16-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | TB400.457B-02 | Кольцо стопорное |
Загрузка ...
|
|
| 5 | TB400.457B-01 | Блок буферный |
Загрузка ...
|
|
| 6 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 7 | GBT6170-M16-10-A3L | Гайка |
Загрузка ...
|
|
| 8 | TS17501030001 | Кронштейн упорный |
Загрузка ...
|
|
| 9 | TS17501010015 | Плита пусковой площадки |
Загрузка ...
|
|
| 10 | TG4S501010010 | Хомут гибкий |
Загрузка ...
|
|
| 11 | FT800A.50.209 | Лента резиновая |
Загрузка ...
|
|
| 12 | GBT5789-M16X60-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TS17501010014 | Защитная пластина |
Загрузка ...
|
|
| 14 | TG1854.501.6 | Хомут гибкий |
Загрузка ...
|
|
| 15 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 16 | TS17501010011 | Хомут гибкий |
Загрузка ...
|
|
| 17 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT5789-M14X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TS17501010006 | Кронштейн |
Загрузка ...
|
|
| 20 | TG4S501010009 | Кронштейн |
Загрузка ...
|
|
| 21 | TG1854.501.4 | Ограничительная труба |
Загрузка ...
|
|
| 22 | GBT5789-M10X55-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TS04457010023 | Диафрагма резиновая |
Загрузка ...
|
|
| 24 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | GBT5789-M16X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| TG4S501010000 | TG4S501010000 | Монтажный блок топливного бака в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
