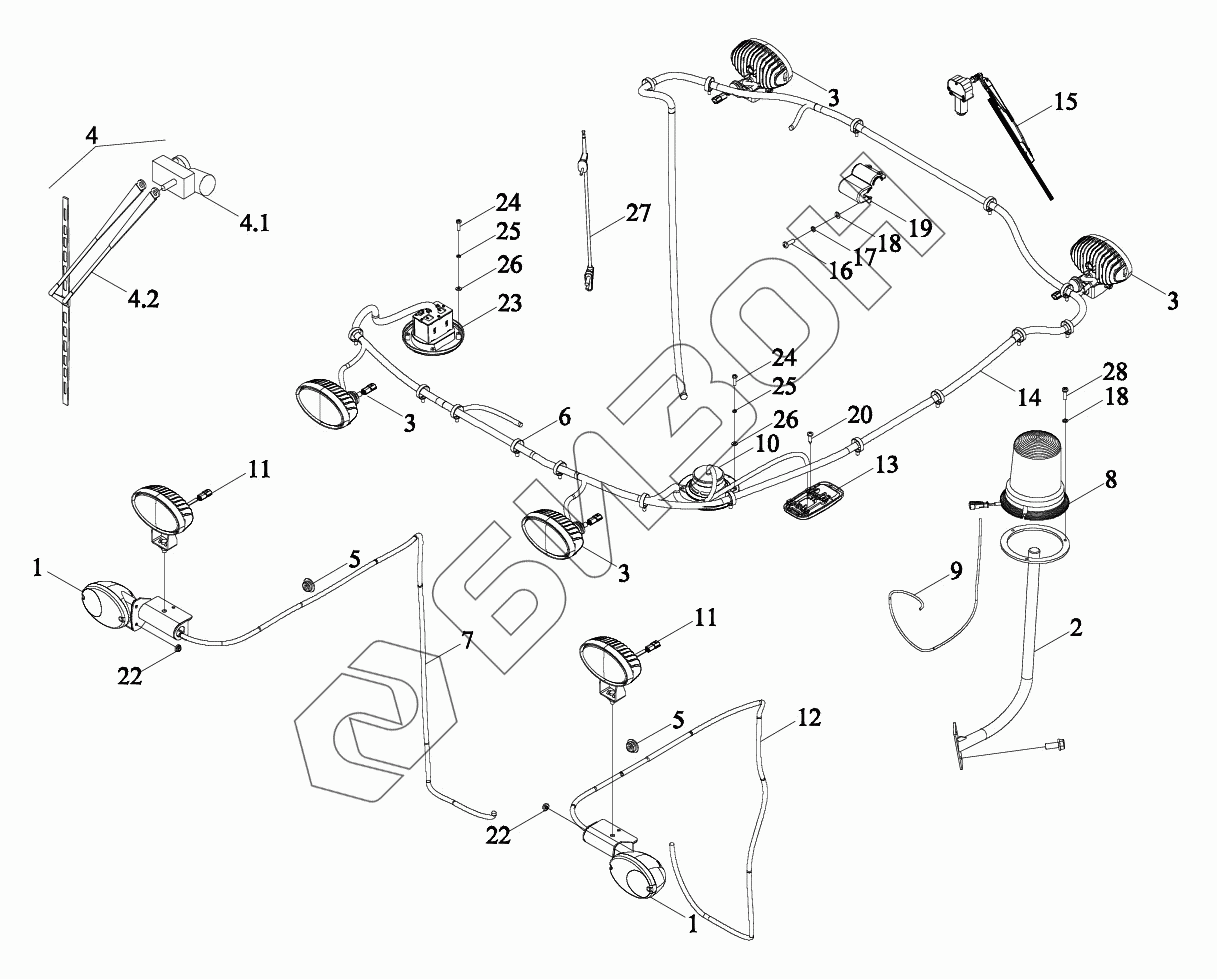

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Монтажный блок жгута проводов верхнего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
3
3
4
4.1
4.2
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
22
22
23
24
24
25
25
26
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R486020000K TM6R486020000K Монтажный блок жгута проводов верхнего освещения в сборе
Загрузка ...
1 TD2S486010001 Лампа поручня
Загрузка ...
2 TD1S486030002K Кронштейн
Загрузка ...
3 TY3S486010001K Светильник переносный
Загрузка ...
4 TS06486010005 Стеклоочиститель
Загрузка ...
4.1 TS06486010007 Стеклоочиститель
Загрузка ...
4.2 TK4860013000 Стержень
Загрузка ...
5 TD800.484B-03 Уплотнение
Загрузка ...
6 3203505D9-L Держатель
Загрузка ...
7 TM5Q486010006 Линия перехода
Загрузка ...
8 TY3S486020001K Сигнализатор
Загрузка ...
9 TD1S486020001K Линия перехода
Загрузка ...
10 TS04486010003 Динамик
Загрузка ...
11 TN1S486020001 Светильник переносный
Загрузка ...
12 TM6R486030001 Линия перехода
Загрузка ...
13 TN1S486010003 Светильник потолочный
Загрузка ...
14 TM7N486020001K Жгут проводов
Загрузка ...
15 TB1S486010002K Стеклоочиститель задний в сборе
Загрузка ...
16 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
17 GBT97.1-5-A3L Шайба плоская
Загрузка ...
18 GBT93-5-A3L Гровер
Загрузка ...
19 TS04486010008 Крышка защитная
Загрузка ...
20 GBT845-ST4.8X19 Саморез
Загрузка ...
21 GBT6177.1-M5-8-A2L Гайка с фланцем
Загрузка ...
22 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
23 TP4M486010002 Динамик
Загрузка ...
24 GBT818-M4X16-4.8-A2L Винт
Загрузка ...
25 GBT93-4-A3L Гровер
Загрузка ...
26 GBT97.1-4-A3L Шайба плоская
Загрузка ...
27 TP4M486010003 Антенна
Загрузка ...
28 GBT823-M5X16-4.8-A2L Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
