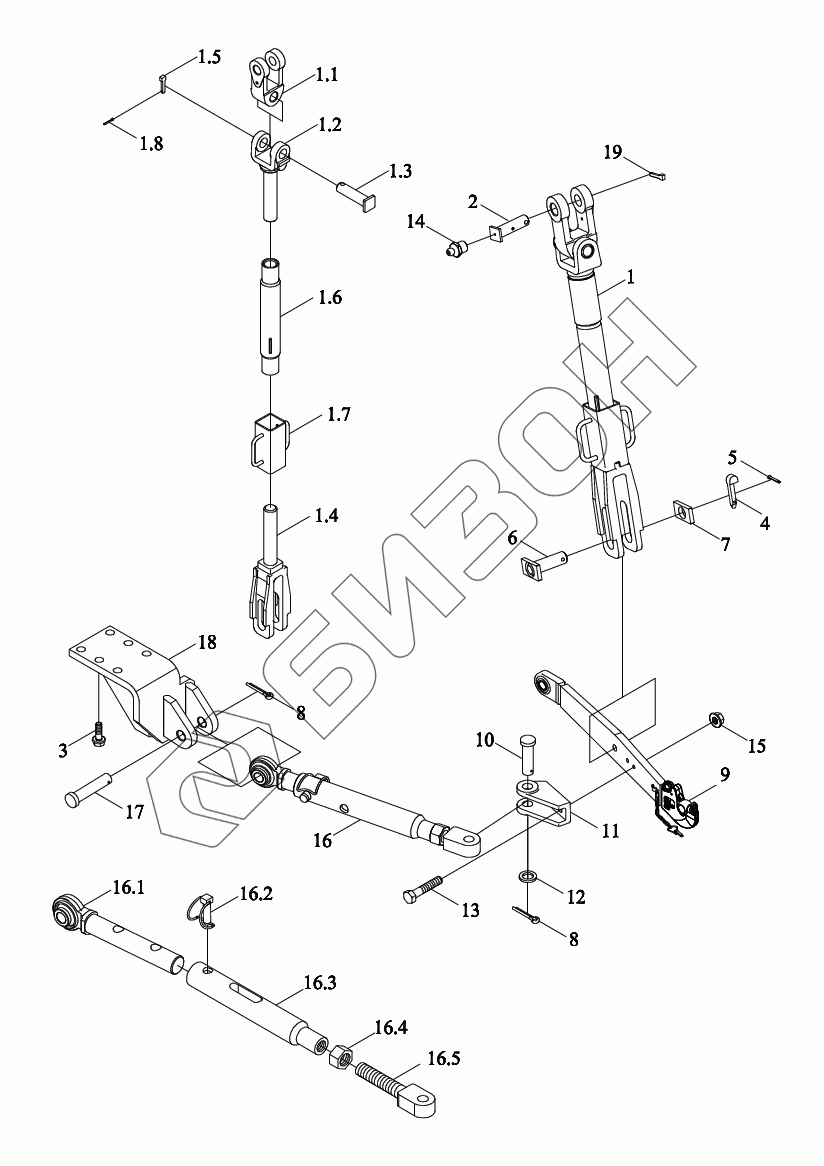

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Навеска 1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16.1
16.2
16.3
16.4
16.5
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7R561010002 | TM7R561010002 | Кронштейн верхней опоры крюка рулевой тяги |
Загрузка ...
|
|
| TG4S561050000 | TG4S561050000 | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TM6R561010007K | Штанга подъемная в сборе |
Загрузка ...
|
|
| 2 | TG4S561040011 | Штифт соединительный |
Загрузка ...
|
|
| 3 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TC05561010017 | Ось |
Загрузка ...
|
|
| 5 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 6 | TG4S561040006 | Штифт соединительный |
Загрузка ...
|
|
| 7 | TG4S561040007 | Ободок |
Загрузка ...
|
|
| 8 | GBT91-5X50-A3L | Шплинт |
Загрузка ...
|
|
| 9 | TG4S561020001d | Тяга нижняя |
Загрузка ...
|
|
| 10 | TG1204.56-07 | Штифт фиксирующий |
Загрузка ...
|
|
| 11 | TG1204.56-08 | Основание опорное |
Загрузка ...
|
|
| 12 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 13 | GBT5782-M16X80-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 15 | SPL6177.1-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 16 | TG1204.56.5a | Рычаг ограничительный |
Загрузка ...
|
|
| 16.1 | TG1204.56.5a.1 | Рычаг ограничительный |
Загрузка ...
|
|
| 16.2 | TG1204.56.5.2 | Штырь запирающий |
Загрузка ...
|
|
| 16.3 | TG1204.56.5a-01 | Трубка |
Загрузка ...
|
|
| 16.4 | TG1204.56.1-01 | Болт |
Загрузка ...
|
|
| 16.5 | TG1204.56.5-02 | Винт регулировочный |
Загрузка ...
|
|
| 17 | TG1204.56-06 | Штифт передний крепежный рычага ограничителя |
Загрузка ...
|
|
| 18 | TG4S561010011a | Основание опорное |
Загрузка ...
|
|
| 19 | TR2P561010017 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
