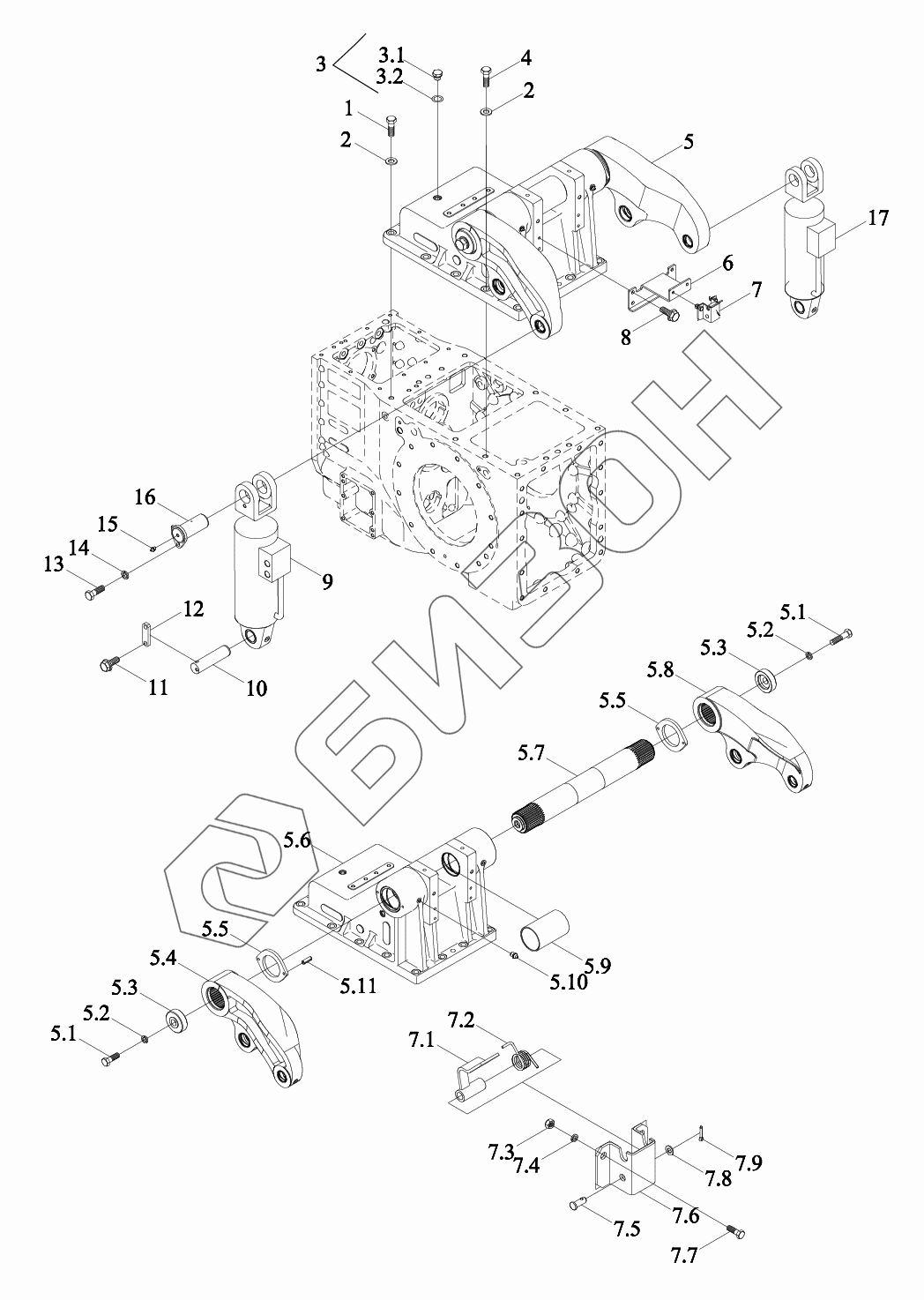

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Подъёмное устройство
1
2
2
3
3.1
3.2
4
5
5.1
5.1
5.2
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
5.9
5.10
5.11
6
7
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S551010000 | TG4S551010000 | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M16X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | TB604.312-04 | Шайба |
Загрузка ...
|
|
| 3 | CP5A701020010 | Заглушка винтовая в сборе M16X1.5 |
Загрузка ...
|
|
| 3.1 | CP5A701020011 | Ввёртыш |
Загрузка ...
|
|
| 3.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 4 | GBT5783-M16X65-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | TG4S551010001 | Устройство подъёмное |
Загрузка ...
|
|
| 5.1 | GBT5786-M22X1.5X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5.2 | GBT93-22-A3L | Гровер |
Загрузка ...
|
|
| 5.3 | TK5510000400 | Подшипник |
Загрузка ...
|
|
| 5.4 | TK5510004000a | Рычаг подъемный |
Загрузка ...
|
|
| 5.5 | TK5510000300 | Крышка |
Загрузка ...
|
|
| 5.6 | TG4S551010011 | Корпус картера |
Загрузка ...
|
|
| 5.7 | TG4S551010102 | Вал |
Загрузка ...
|
|
| 5.8 | TK5510005000a | Рычаг подъемный |
Загрузка ...
|
|
| 5.9 | TG4S551010002 | Втулка резиновая |
Загрузка ...
|
|
| 5.10 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 5.11 | GBT879.1-8X24 | Штифт |
Загрузка ...
|
|
| 6 | TG4S551010004 | Кронштейн |
Загрузка ...
|
|
| 7 | TG4S551010010 | Хомутик зажимный |
Загрузка ...
|
|
| 7.1 | TG1204.56F.8.2 | Хомутик зажимный |
Загрузка ...
|
|
| 7.2 | TG1204.56F.8-01 | Пружина кручения |
Загрузка ...
|
|
| 7.3 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 7.4 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 7.5 | GBT882-B8X48 | Ось |
Загрузка ...
|
|
| 7.6 | TG1204.56F.8-02 | Подставка |
Загрузка ...
|
|
| 7.7 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7.8 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 7.9 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 8 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 9 | TG4S551010006 | Цилиндр |
Загрузка ...
|
|
| 10 | TG1204.551-02 | Ось |
Загрузка ...
|
|
| 11 | GBT16674.1-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TG1204.551-03 | Пластина замочная |
Загрузка ...
|
|
| 13 | GBT5783-M12X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 15 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 16 | TK5510003000 | Ось |
Загрузка ...
|
|
| 17 | TG4S551010007 | Цилиндр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
