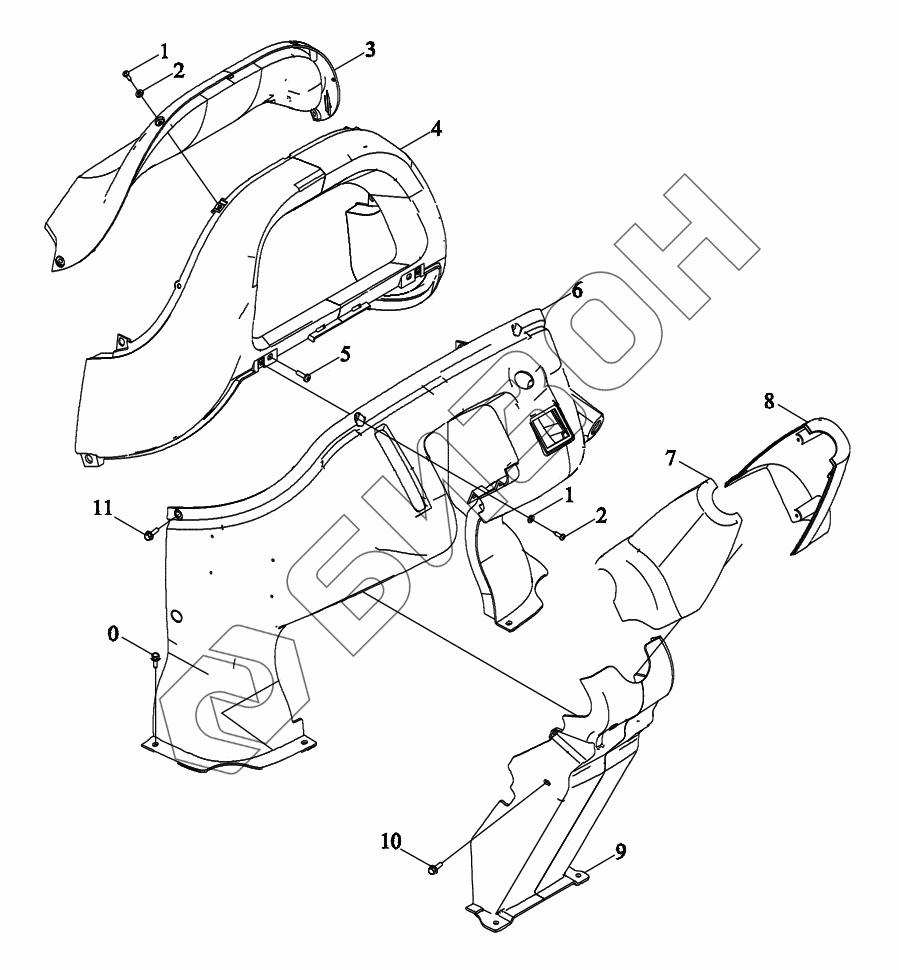

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Приборный пульт

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
7
8
9
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D456010000K TM5D456010000K Пульт приборный
Загрузка ...
1 GBT845-ST4.8X19 Саморез
Загрузка ...
2 GBT97.1-6-A3L Шайба плоская
Загрузка ...
3 TM7N456030005 Пульт приборный
Загрузка ...
4 TM7N456030004 Пульт приборный
Загрузка ...
5 GBT818-M6X20-4.8-A2L Винт
Загрузка ...
6 TM5D456010030K Крышка нижняя
Загрузка ...
7 TS06456010007 Накладка
Загрузка ...
8 TS06456010008 Накладка
Загрузка ...
9 TC03456020006a Накладка
Загрузка ...
10 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
11 GBT5789-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
