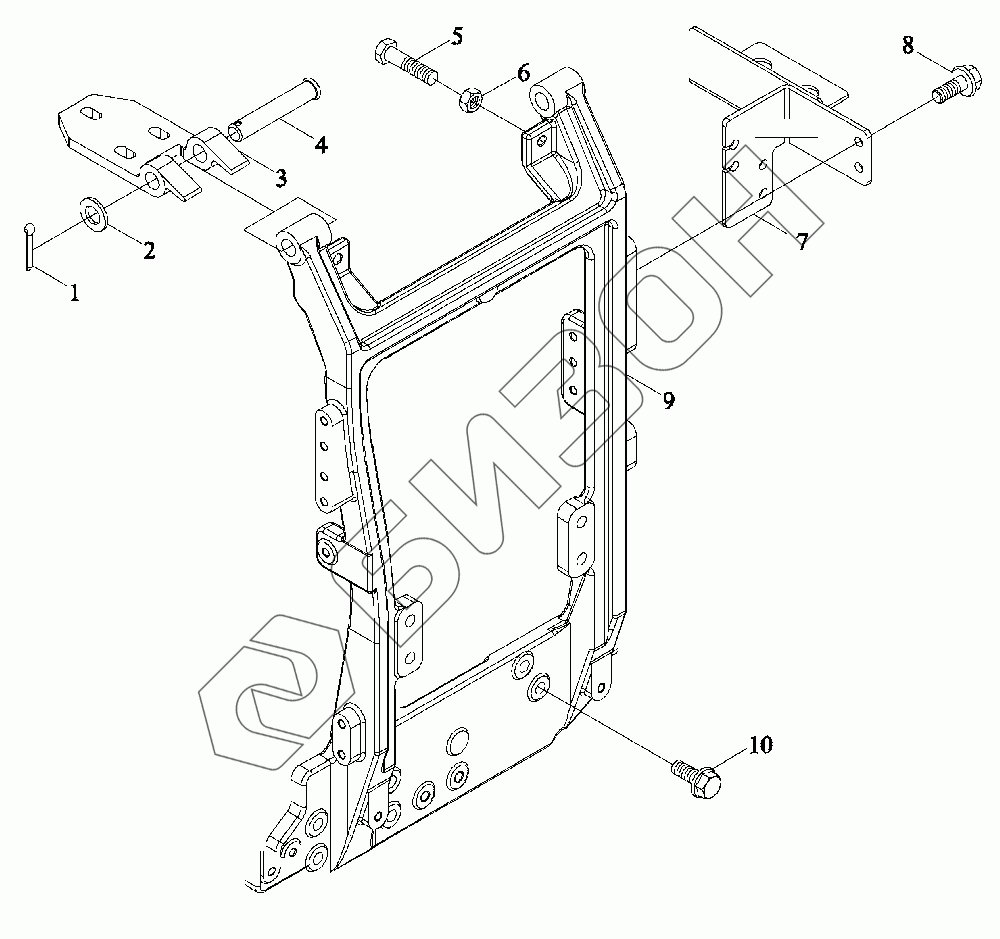

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Кронштейн капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG4S472020000 TG4S472020000 Кронштейн капота в сборе
Загрузка ...
1 GBT91-5X32-A3L Шплинт
Загрузка ...
2 GBT97.1-16-A3L Шайба плоская
Загрузка ...
3 FT800B.47B.161 Петля
Загрузка ...
4 GBT882-B16X90-A3L Ось
Загрузка ...
5 GBT5783-M10X40-8.8-A3L Болт с шестигранной головкой
Загрузка ...
6 GBT6170-M10-8-A3L Гайка
Загрузка ...
7 TG4S472020004 Кронштейн
Загрузка ...
8 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
9 TG4S472020001 Кронштейн
Загрузка ...
10 GBT5789-M10X30-8.8-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
