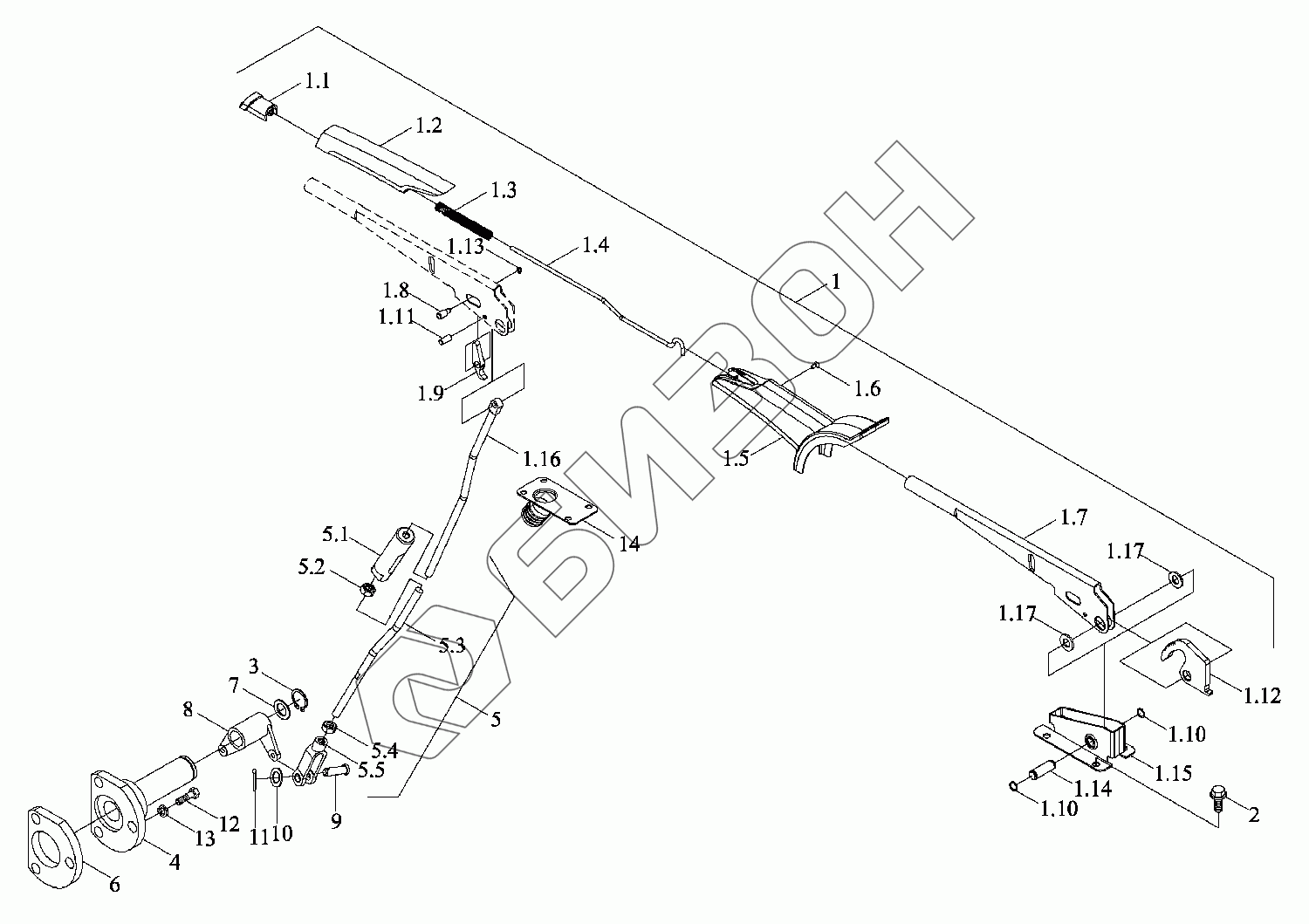

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Механизм управления 1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
2
3
4
5
5.1
5.2
5.3
5.4
5.5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S213010000 | TG4S213010000 | Механизм управления вспомогательным сцеплением в сборе |
Загрузка ...
|
|
| 1 | TS17213040001 | Рычаг управления |
Загрузка ...
|
|
| 1.1 | TS04212010022 | Кнопка |
Загрузка ...
|
|
| 1.2 | TS04212010020 | Крышка |
Загрузка ...
|
|
| 1.3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1.4 | FT800A.21.315 | Торкатель |
Загрузка ...
|
|
| 1.5 | TS04212010021 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.6 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.7 | TD2C212010033 | Ручка |
Загрузка ...
|
|
| 1.8 | FT800A.21.322 | Ось |
Загрузка ...
|
|
| 1.9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1.10 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 1.11 | FT800A.21.323 | Ось |
Загрузка ...
|
|
| 1.12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1.13 | GBT894.1-6 | Кольцо стопорное |
Загрузка ...
|
|
| 1.14 | FT800A.21.321 | Ось |
Загрузка ...
|
|
| 1.15 | TS06212010003 | Держатель неподвижный |
Загрузка ...
|
|
| 1.16 | TS17213040002 | Тяга |
Загрузка ...
|
|
| 1.17 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT894.1-30 | Кольцо стопорное |
Загрузка ...
|
|
| 4 | TG1204.213.3 | Основание опорное |
Загрузка ...
|
|
| 5 | TS17213020008 | Тяга |
Загрузка ...
|
|
| 5.1 | TG1204.435-01 | Втулка |
Загрузка ...
|
|
| 5.2 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 5.3 | TG1204.213-05 | Тяга рычага |
Загрузка ...
|
|
| 5.4 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 5.5 | FT800.21.241 | Вилка задняя |
Загрузка ...
|
|
| 6 | TS17213020005 | Плита опорная |
Загрузка ...
|
|
| 7 | GBT848-30-A3L | Шайба небольшая |
Загрузка ...
|
|
| 8 | TS17213040006 | Рычаг |
Загрузка ...
|
|
| 9 | GBT882-B10X30 | Ось |
Загрузка ...
|
|
| 10 | GBT848-10-A3L | Шайба небольшая |
Загрузка ...
|
|
| 11 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 12 | GBT5783-M12X45-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 14 | TS06212020001 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
