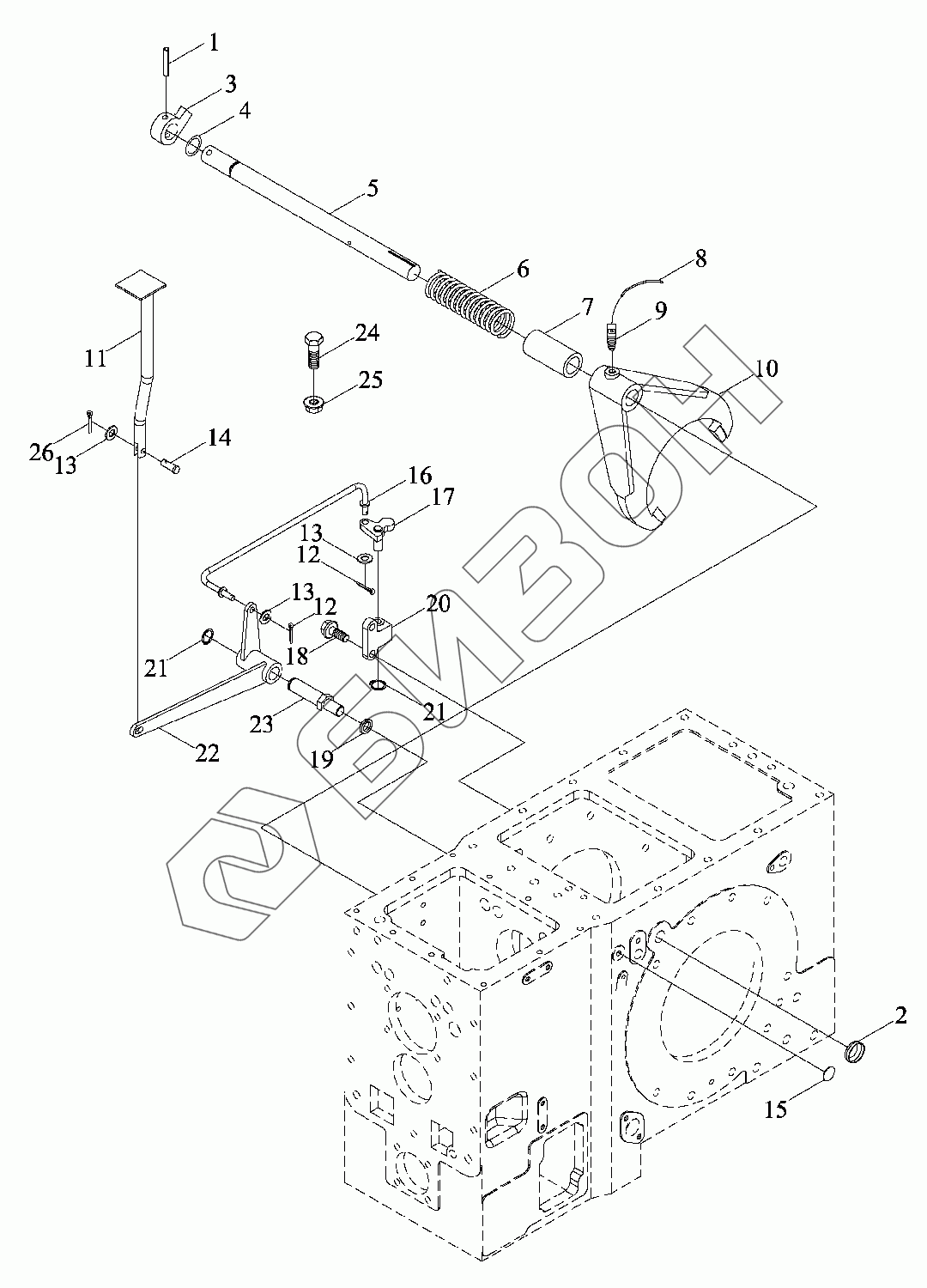

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Механизм управления задним мостом 1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG3S383010000 | TG3S383010000 | Механизм управления задним мостом в сборе |
Загрузка ...
|
|
| 1 | QLWZB140-8X40 | Палец |
Загрузка ...
|
|
| 2 | TG1204.383A-07 | Пробка коническая |
Загрузка ...
|
|
| 3 | TG1204.383-08 | Втулка |
Загрузка ...
|
|
| 4 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | TG1204.383-02 | Вал |
Загрузка ...
|
|
| 6 | TG1204.383-04 | Пружина |
Загрузка ...
|
|
| 7 | TG1204.383-03 | Втулка отсечная |
Загрузка ...
|
|
| 8 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 9 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 10 | TG1204.383-01 | Вилка отводная |
Загрузка ...
|
|
| 11 | TG3S383010002 | Подножка |
Загрузка ...
|
|
| 12 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 13 | GBT95-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT882-8X24 | Ось |
Загрузка ...
|
|
| 15 | Q72214 | Пробка коническая |
Загрузка ...
|
|
| 16 | TS17383020004 | Тяга рычага |
Загрузка ...
|
|
| 17 | FT800A.38.250 | Втулка |
Загрузка ...
|
|
| 18 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 20 | TG1204.383-09 | Кронштейн опорный |
Загрузка ...
|
|
| 21 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | TS17383020011 | Рычаг качающийся |
Загрузка ...
|
|
| 23 | TS17383020012 | Вал |
Загрузка ...
|
|
| 24 | GBT5783-M8X80-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 25 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 26 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
