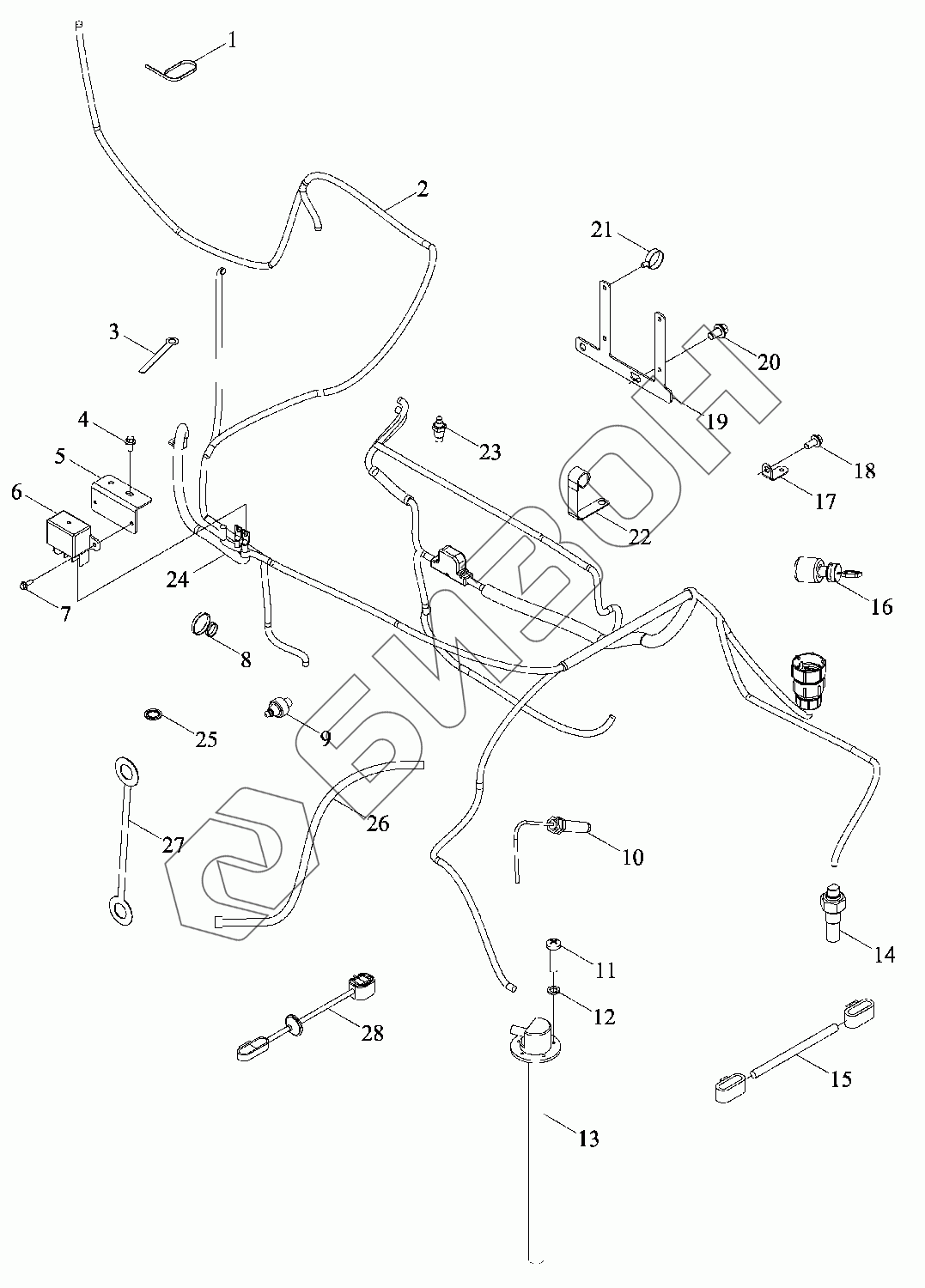

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Монтажный блок жгута проводов двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S481010000K | TR2S481010000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 2 | TR2S481010001K | Жгут проводов |
Загрузка ...
|
|
| 3 | GF25B1.29.1-01 | Диск ограничительный |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TR2S481010002K | Пластина крепёжная |
Загрузка ...
|
|
| 6 | TX1P481120002 | Реле |
Загрузка ...
|
|
| 7 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 9 | FT300.48.073a | Сигнализатор |
Загрузка ...
|
|
| 10 | TS08481010002K | Датчик |
Загрузка ...
|
|
| 11 | GBT818-M4X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 12 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 13 | TS17481030002b | Датчик |
Загрузка ...
|
|
| 14 | TS17482010002 | Выключатель |
Загрузка ...
|
|
| 15 | TS17482010006 | Линия перехода |
Загрузка ...
|
|
| 16 | TC03481040014 | Замок |
Загрузка ...
|
|
| 17 | TC05481390006 | Кронштейн |
Загрузка ...
|
|
| 18 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TG4S481010004 | Кронштейн |
Загрузка ...
|
|
| 20 | GBT16674.1-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 22 | YB35.31A.3-01 | Пряжка |
Загрузка ...
|
|
| 23 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 24 | TC03481140003 | Линия питания |
Загрузка ...
|
|
| 25 | JBT982-24 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 26 | TC05481090001 | Жгут проводов |
Загрузка ...
|
|
| 27 | TH02481010004 | Перемычка АКБ |
Загрузка ...
|
|
| 28 | TS06481140004a | Линия перехода |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
