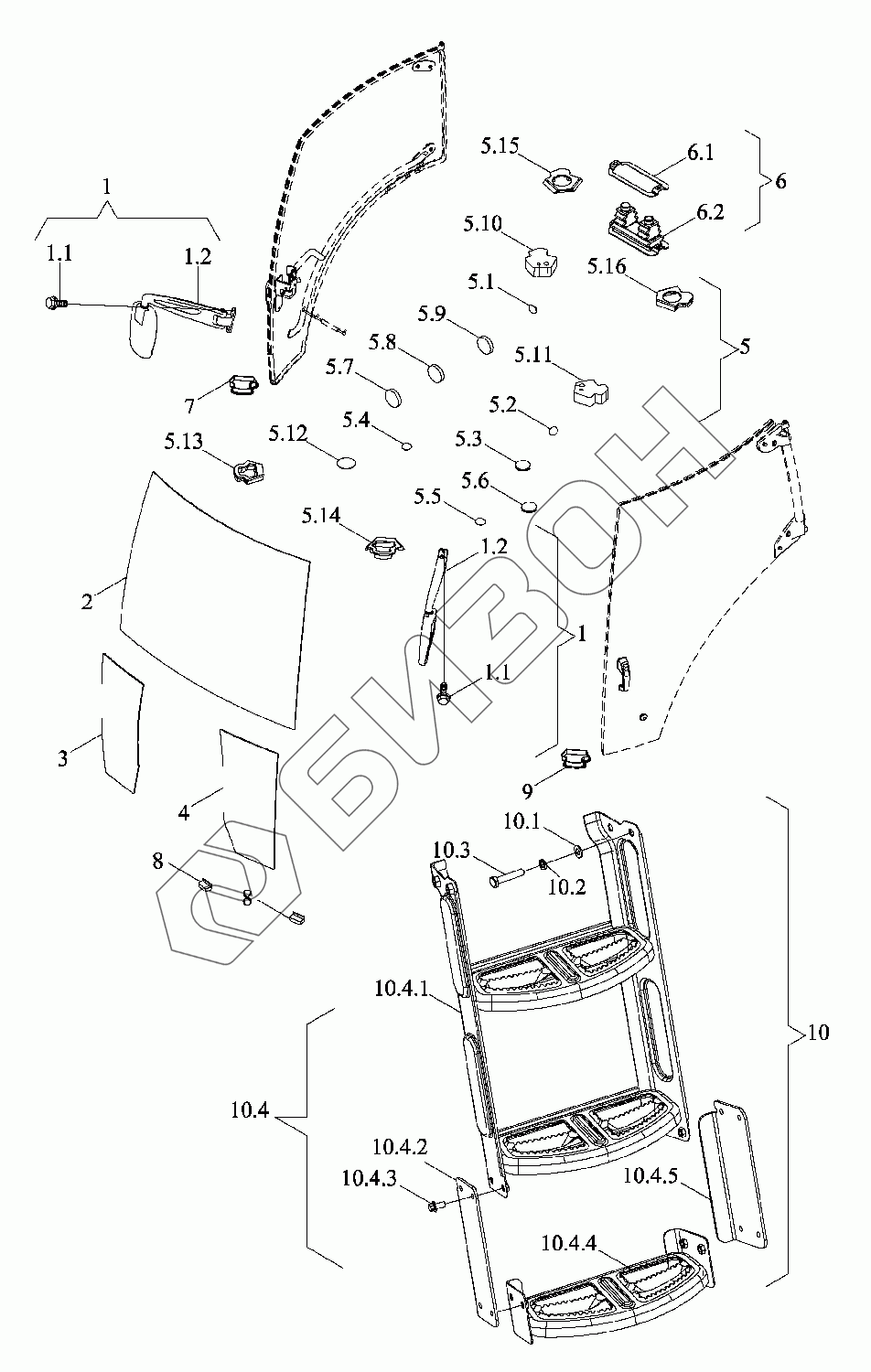

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Остекление переднее, лестница
1
1.1
1.1
1.1
1.2
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
5.16
6
6.1
6.2
7
8
9
10
10.1
10.2
10.3
10.4
10.4.1
10.4.2
10.4.3
10.4.4
10.4.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S451030000K | TR2S451030000K | Кабина в сборе |
Загрузка ...
|
|
| TR2S451030011K | TR2S451030011K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TS06451018101 | Зеркало задней обзорности |
Загрузка ...
|
|
| 1.1 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.2 | TS06451018100 | Зеркало задней обзорности |
Загрузка ...
|
|
| 2 | TS06451015001 | Стекло |
Загрузка ...
|
|
| 3 | TS06451015005 | Стекло |
Загрузка ...
|
|
| 4 | TS06451015004 | Стекло |
Загрузка ...
|
|
| 5 | TS06451019000 | Герметизация |
Загрузка ...
|
|
| 5.1 | TS06451019004 | Заглушка |
Загрузка ...
|
|
| 5.2 | TS06451019001 | Заглушка |
Загрузка ...
|
|
| 5.3 | TD800.452-13 | Заглушка |
Загрузка ...
|
|
| 5.4 | TS06451019003 | Заглушка |
Загрузка ...
|
|
| 5.5 | TS06451019002 | Заглушка |
Загрузка ...
|
|
| 5.6 | TD800.452-11 | Заглушка |
Загрузка ...
|
|
| 5.7 | QLWZL002-80X1.5 | Компенсатор |
Загрузка ...
|
|
| 5.8 | QLWZL002-20X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.9 | QLWZL002-35X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.10 | TS06451019006 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.11 | TS06451019005 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.12 | QLWZL002-60X1.5 | Компенсатор |
Загрузка ...
|
|
| 5.13 | TS06451019008 | Пробка резиновая |
Загрузка ...
|
|
| 5.14 | TS06451019007 | Пробка резиновая |
Загрузка ...
|
|
| 5.15 | TS06451019010 | Пробка резиновая |
Загрузка ...
|
|
| 5.16 | TS06451019009 | Пробка резиновая |
Загрузка ...
|
|
| 6 | TS04451010040 | Кожух - обтекатель |
Загрузка ...
|
|
| 6.1 | TS04451010042 | Плита нажимная |
Загрузка ...
|
|
| 6.2 | TS04451010041 | Кожух - обтекатель |
Загрузка ...
|
|
| 7 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
|
| 8 | TS06451011274 | Подушка |
Загрузка ...
|
|
| 9 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
|
| 10 | TS17451010050 | Лестница посадочная |
Загрузка ...
|
|
| 10.1 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 10.2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 10.3 | GBT5782-M10X50-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10.4 | TS17451010051 | Лестница посадочная |
Загрузка ...
|
|
| 10.4.1 | TS17451010052 | Лестница посадочная |
Загрузка ...
|
|
| 10.4.2 | TS06451017204 | Плита соединительная |
Загрузка ...
|
|
| 10.4.3 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10.4.4 | TS04451017106 | Подножка |
Загрузка ...
|
|
| 10.4.5 | TS06451017205 | Плита соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
