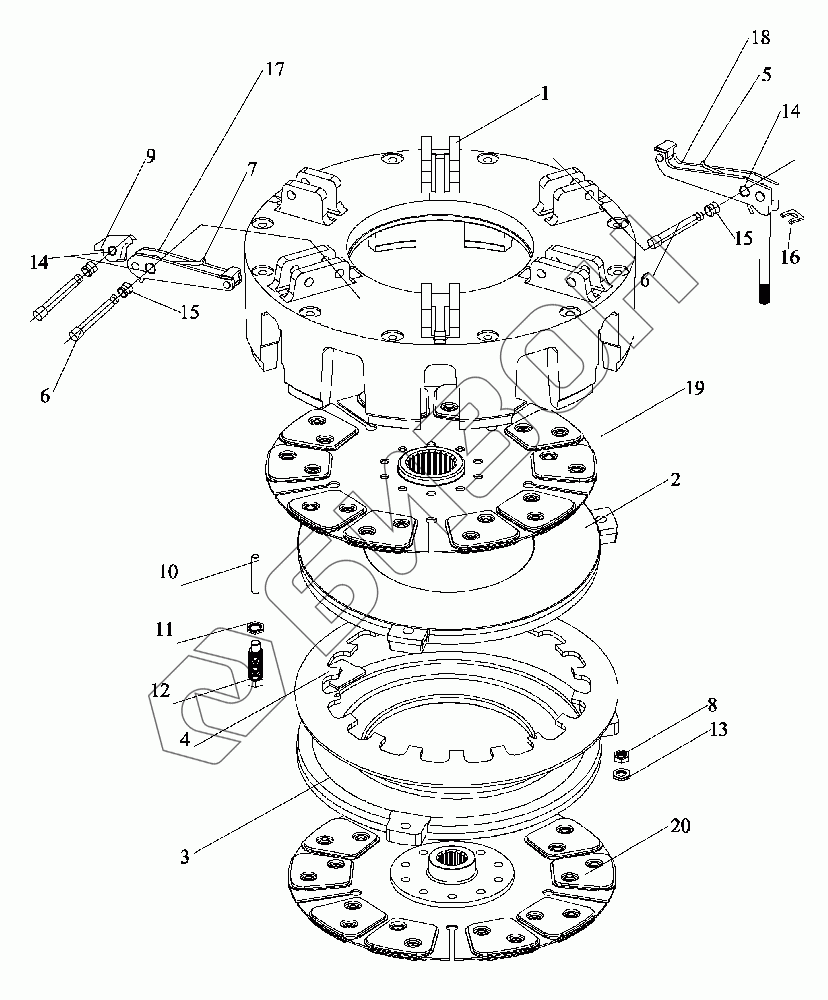

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S211010000 | TG4S211010000 | Сцепление в сборе |
Загрузка ...
|
|
| 1 | TG4S211010001 | Крышка |
Загрузка ...
|
|
| 2 | TG4S211010002 | Диск напорный |
Загрузка ...
|
|
| 3 | TG4S211010003 | Диск напорный |
Загрузка ...
|
|
| 4 | TG4S211010004 | Пружина тарельчатая |
Загрузка ...
|
|
| 5 | TG4S211010005 | Пружина |
Загрузка ...
|
|
| 6 | TG4S211010006 | Штифт длинный |
Загрузка ...
|
|
| 7 | TG4S211010007 | Пружина |
Загрузка ...
|
|
| 8 | TC05211020016 | Гайка |
Загрузка ...
|
|
| 9 | TG4S211010008 | Блок качающийся |
Загрузка ...
|
|
| 10 | TG4S211010009 | Торкатель |
Загрузка ...
|
|
| 11 | GBT6170-M10-A3L | Гайка |
Загрузка ...
|
|
| 12 | TG4S211010010 | Винт |
Загрузка ...
|
|
| 13 | TC05211020015 | Болт |
Загрузка ...
|
|
| 14 | TG4S211010011 | Кожух |
Загрузка ...
|
|
| 15 | TG4S211010012 | Втулка запирающая |
Загрузка ...
|
|
| 16 | TG4S211010013 | Шайба стопорная |
Загрузка ...
|
|
| 17 | TG4S211010014 | Шток выключения |
Загрузка ...
|
|
| 18 | TG4S211010015 | Шток выключения |
Загрузка ...
|
|
| 19 | TG4S211010016 | Пластинка фрикционная |
Загрузка ...
|
|
| 20 | TG4S211010017 | Диск ведомый вспомогательный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
