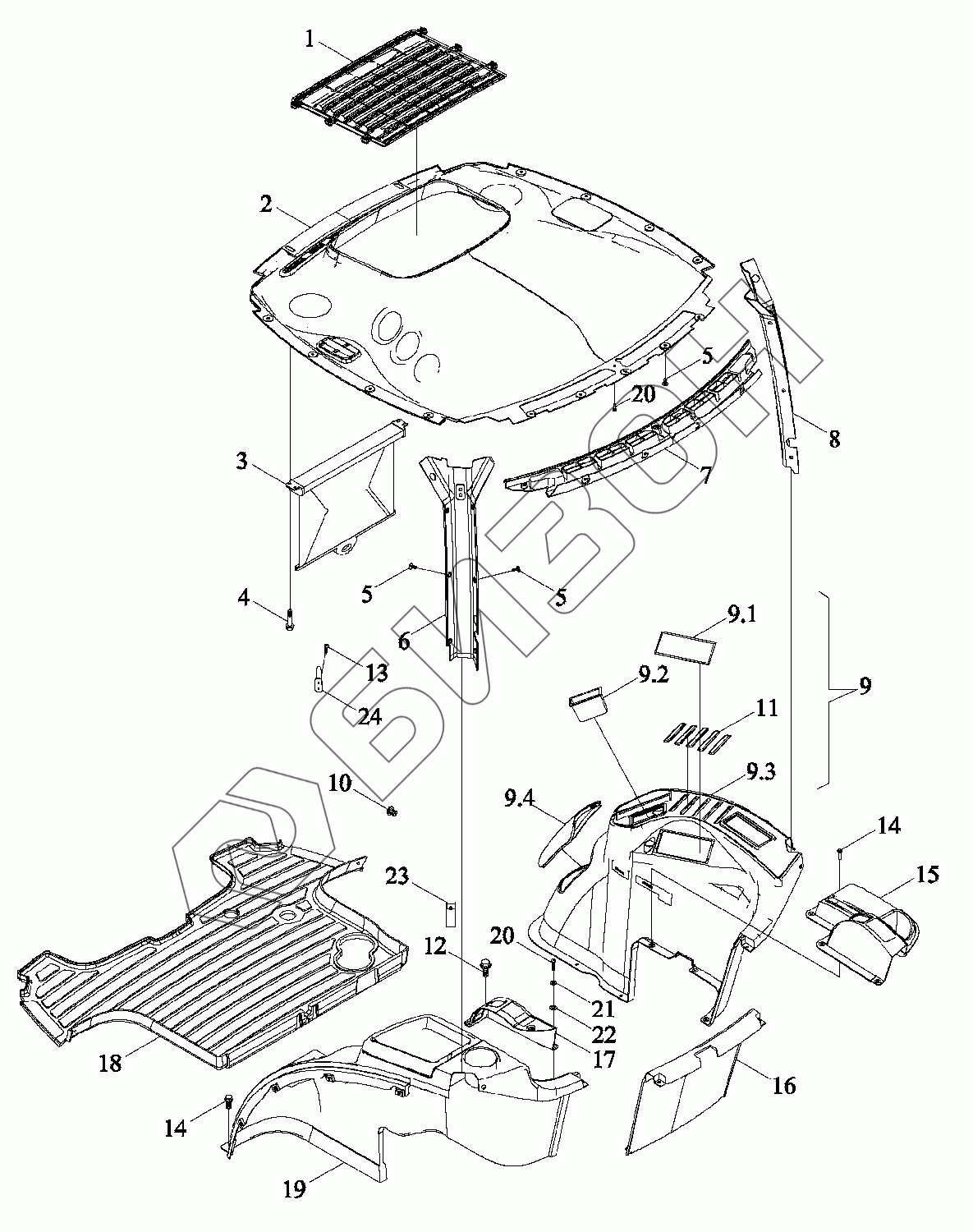

Графический каталог запасных частей к технике: LOVOL TR2SA2204-001K. Внутренний молдинг 1
1
2
3
4
5
5
5
6
7
8
9
9.1
9.2
9.3
9.4
10
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG3S453020000 | TG3S453020000 | Молдинг внутренний в сборе |
Загрузка ...
|
|
| 1 | TS06453017000 | Козырек солнцезащитный |
Загрузка ...
|
|
| 2 | TS06453011000 | Молдинг внутренний верхний |
Загрузка ...
|
|
| 3 | TF1004.451.5-01 | Козырек солнцезащитный |
Загрузка ...
|
|
| 4 | GBT16674.1-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | Q69208 | Клипса |
Загрузка ...
|
|
| 6 | TS17453010003a | Корпус |
Загрузка ...
|
|
| 7 | TS06453016000 | Дефлектор |
Загрузка ...
|
|
| 8 | TS17453010002a | Корпус |
Загрузка ...
|
|
| 9 | TD2C453010005 | Отделка внутренняя |
Загрузка ...
|
|
| 9.1 | TS17453030001 | Заглушка |
Загрузка ...
|
|
| 9.2 | TS06453120003 | Ящик для хранения |
Загрузка ...
|
|
| 9.3 | TD2C453010004 | Отделка внутренняя |
Загрузка ...
|
|
| 9.4 | TS06453120002 | Крышка |
Загрузка ...
|
|
| 10 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 11 | TS06453120005 | Заглушка |
Загрузка ...
|
|
| 12 | GBT16674.1-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT818-M5X25-4.8-A2L | Винт |
Загрузка ...
|
|
| 14 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TS12453020002 | Кожух - обтекатель |
Загрузка ...
|
|
| 16 | TS06453013300 | Отделка внутренняя |
Загрузка ...
|
|
| 17 | TS06453013701 | Кожух - обтекатель |
Загрузка ...
|
|
| 18 | TS17453030002 | Коврики напольные |
Загрузка ...
|
|
| 19 | TD2C453010001 | Отделка внутренняя |
Загрузка ...
|
|
| 20 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 21 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 22 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | TS06453013703 | Плита монтажная |
Загрузка ...
|
|
| 24 | TS06453010002 | Крючки для одежды |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
