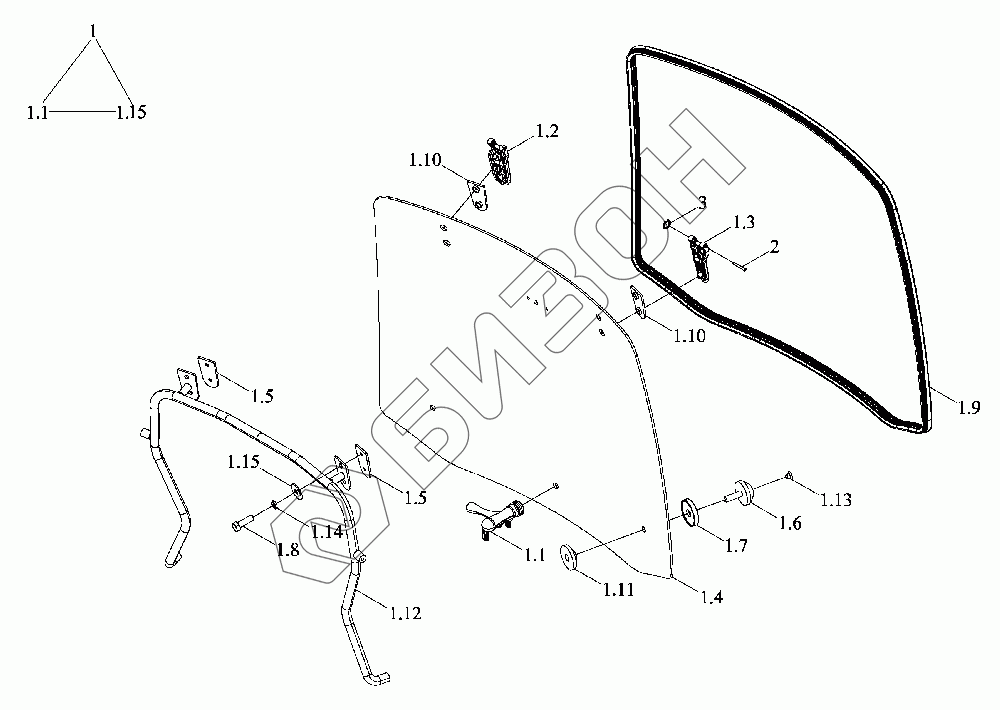

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Кабина 5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.10
1.11
1.12
1.13
1.14
1.15
2
3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S451010000K TY3S451010000K Кабина в сборе
Загрузка ...
TY3S451012000K TY3S451012000K Остекление кабины
Загрузка ...
TS04451046000 TS04451046000 Стекло заднее ветровое в сборе
Загрузка ...
1 TS04451046100 Стекло в сборе
Загрузка ...
1.1 TS06451016109 Ручка
Загрузка ...
1.2 TS04451046111 Петля
Загрузка ...
1.3 TS04451046110 Петля
Загрузка ...
1.4 TS04451016101 Стекло заднее
Загрузка ...
1.5 TS06451016112 Подушка
Загрузка ...
1.6 TS04451013106 Болт
Загрузка ...
1.7 TD904.451C.2-10 Кольцо прокладочное
Загрузка ...
1.8 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
1.9 TS04451016108 Полоса уплотнительная
Загрузка ...
1.10 TS04451046113 Подушка
Загрузка ...
1.11 TD904.451C.2-09 Кольцо прокладочное
Загрузка ...
1.12 TS04451016102 Поручень
Загрузка ...
1.13 TS04451013109 Заглушка
Загрузка ...
1.14 GBT93-8-A0P Гровер
Загрузка ...
1.15 GBT96.1-8-A3L Шайба большая
Загрузка ...
2 TS06451016004 Ось
Загрузка ...
3 GBT896-6 Кольцо ограничительное
Загрузка ...
4 TS06451016001 Пружина
Загрузка ...
5 TS06451016003 Основание опорное
Загрузка ...
6 GBT818-M6X20-4.8 Винт
Загрузка ...
7 GBT93-6-A0P Гровер
Загрузка ...
8 GBT97.1-6-A0P Шайба плоская
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
