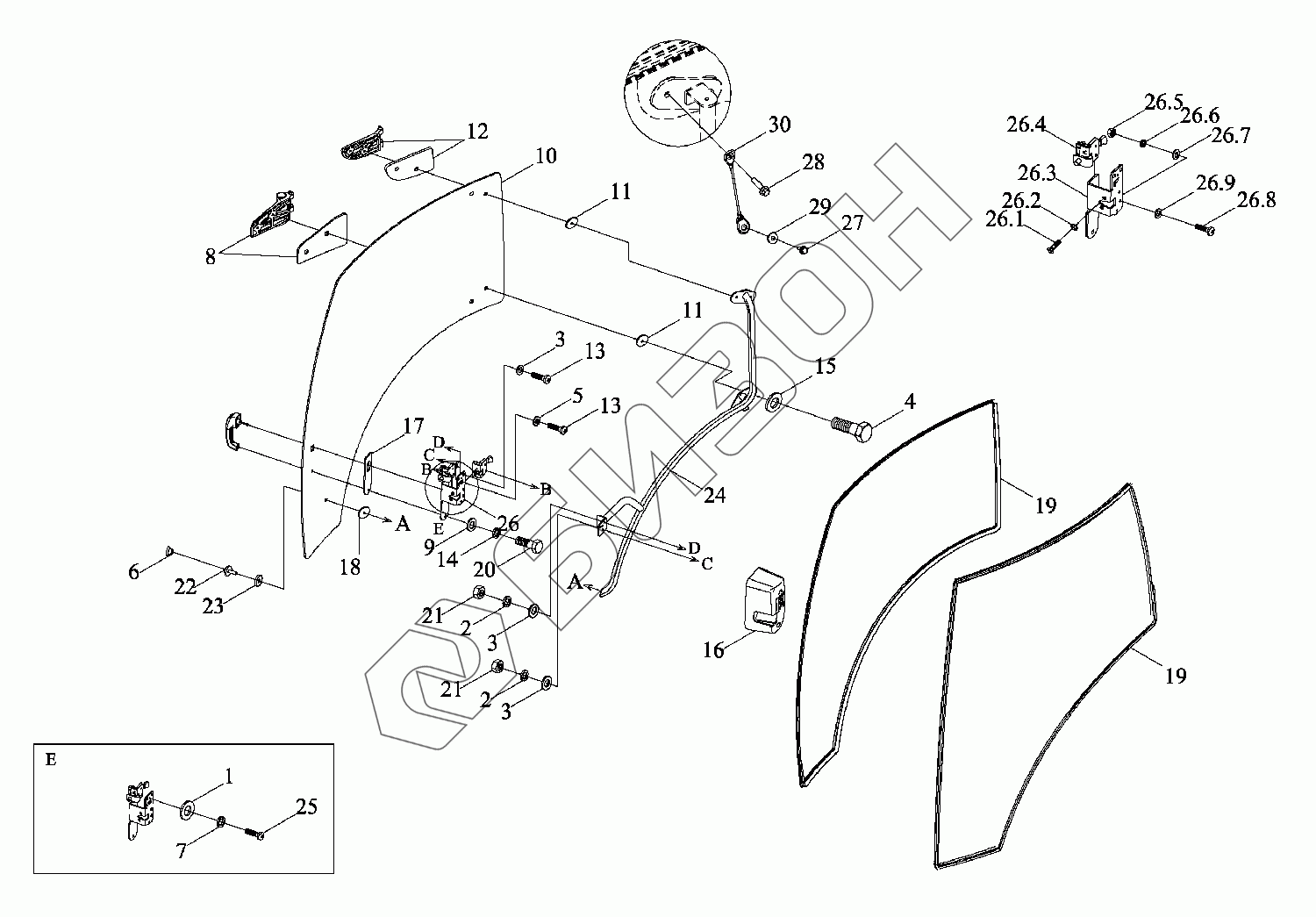

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Кабина 7

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
26.1
26.2
26.3
26.4
26.5
26.6
26.7
26.8
26.9
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S451010000K TY3S451010000K Кабина в сборе
Загрузка ...
TY3S451012000K TY3S451012000K Остекление кабины
Загрузка ...
TP4P451010006K TP4P451010006K Дверь кабины
Загрузка ...
TP4P451010007K TP4P451010007K Дверь кабины
Загрузка ...
1 GBT97.1-6-A3L Шайба плоская
Загрузка ...
2 GBT93-8-A3L Гровер
Загрузка ...
3 GBT97.1-8-A3L Шайба плоская
Загрузка ...
4 GBT16674.1-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
5 GBT5287-8-A2L Кольцо прокладочное
Загрузка ...
6 TS04451013109 Заглушка
Загрузка ...
7 GBT93-6-A3L Гровер
Загрузка ...
8 TS04451044224a Петля
Загрузка ...
9 GBT96.1-6-O Шайба большая
Загрузка ...
10 TS04451044101 Стекло
Загрузка ...
11 TS04451043110 Прокладка резиновая
Загрузка ...
12 TS04451044223 Петля
Загрузка ...
13 GBT818-M8X30-4.8-A2L Винт
Загрузка ...
14 GBT93-6-O Гровер
Загрузка ...
15 GBT96.1-8-A3L Шайба большая
Загрузка ...
16 TS06451014230 Кожух - обтекатель
Загрузка ...
17 TS04451013001 Лист прокладочный
Загрузка ...
18 TS04451013121 Подушка
Загрузка ...
19 TS04451013102 Полоса уплотнительная
Загрузка ...
20 GBT5783-M6X35-8.8 Болт с шестигранной головкой
Загрузка ...
21 GBT6170-M8-8-A2L Гайка
Загрузка ...
22 TS04451013106 Болт
Загрузка ...
23 TD904.451C.2-10 Кольцо прокладочное
Загрузка ...
24 TP4P451010008K Поручень
Загрузка ...
25 GBT818-M6X16-4.8-A2L Винт
Загрузка ...
26 TS06451014017 Замок дверки
Загрузка ...
26.1 GBT819.1-M6X16-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
26.2 GBT956.1-6 Шайба коническая стопорная
Загрузка ...
26.3 TS06451014116 Кронштейн
Загрузка ...
26.4 TS06451014210 Корпус блокировки
Загрузка ...
26.5 GBT6170-M6-8-A2L Гайка
Загрузка ...
26.6 GBT93-6-A3L Гровер
Загрузка ...
26.7 GBT97.1-6-A3L Шайба плоская
Загрузка ...
26.8 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
26.9 GBT96.1-6-A3L Шайба большая
Загрузка ...
27 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
28 GBT16674.1-M8X30-8.8-A2L Болт с фланцем
Загрузка ...
29 GBT96.1-6-A3L Шайба большая
Загрузка ...
30 TS04451023006a Шнур ограничительный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
