Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Капот

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
7
7
8
9
10
11
12
12
12
13
14
15
16
17

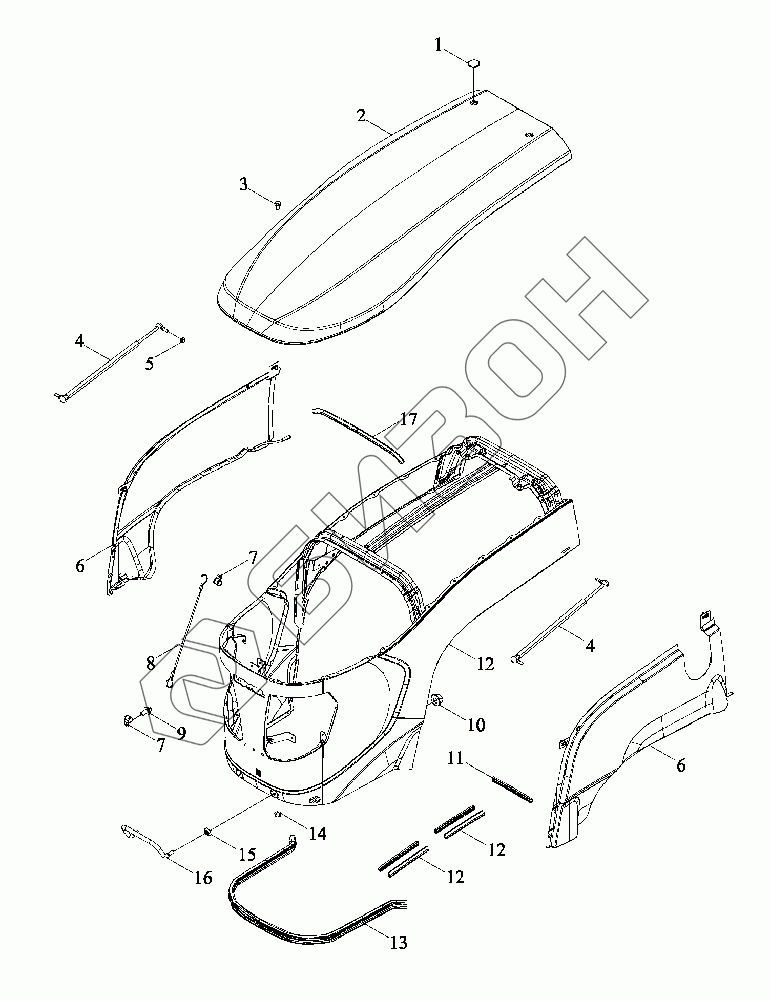

Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S471010000K TY3S471010000K Капот в сборе
Загрузка ...
1 TS06471010005 Блокировка
Загрузка ...
2 TC03471072000 Накладка
Загрузка ...
3 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
4 TS06471016000 Пружина
Загрузка ...
5 GBT6177.1-M10-8-A3L Гайка с фланцем
Загрузка ...
6 TY3S471010001K Плита боковая
Загрузка ...
7 TS06471010013 Зажим трубный
Загрузка ...
8 TS06471010011 Шнур ограничительный
Загрузка ...
9 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
10 GBT6177.1-M12-8-A3L Гайка с фланцем
Загрузка ...
11 TS06471010008 Ремень вентилятора
Загрузка ...
12 TY3S471010004K Капот
Загрузка ...
13 TS06471050002 Лента резиновая
Загрузка ...
14 GBT6177.1-M6-8-A2L Гайка с фланцем
Загрузка ...
15 TD800.471A-05 Подушка
Загрузка ...
16 TS04471010003 Ручка
Загрузка ...
17 TS06471010007 Лента резиновая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
