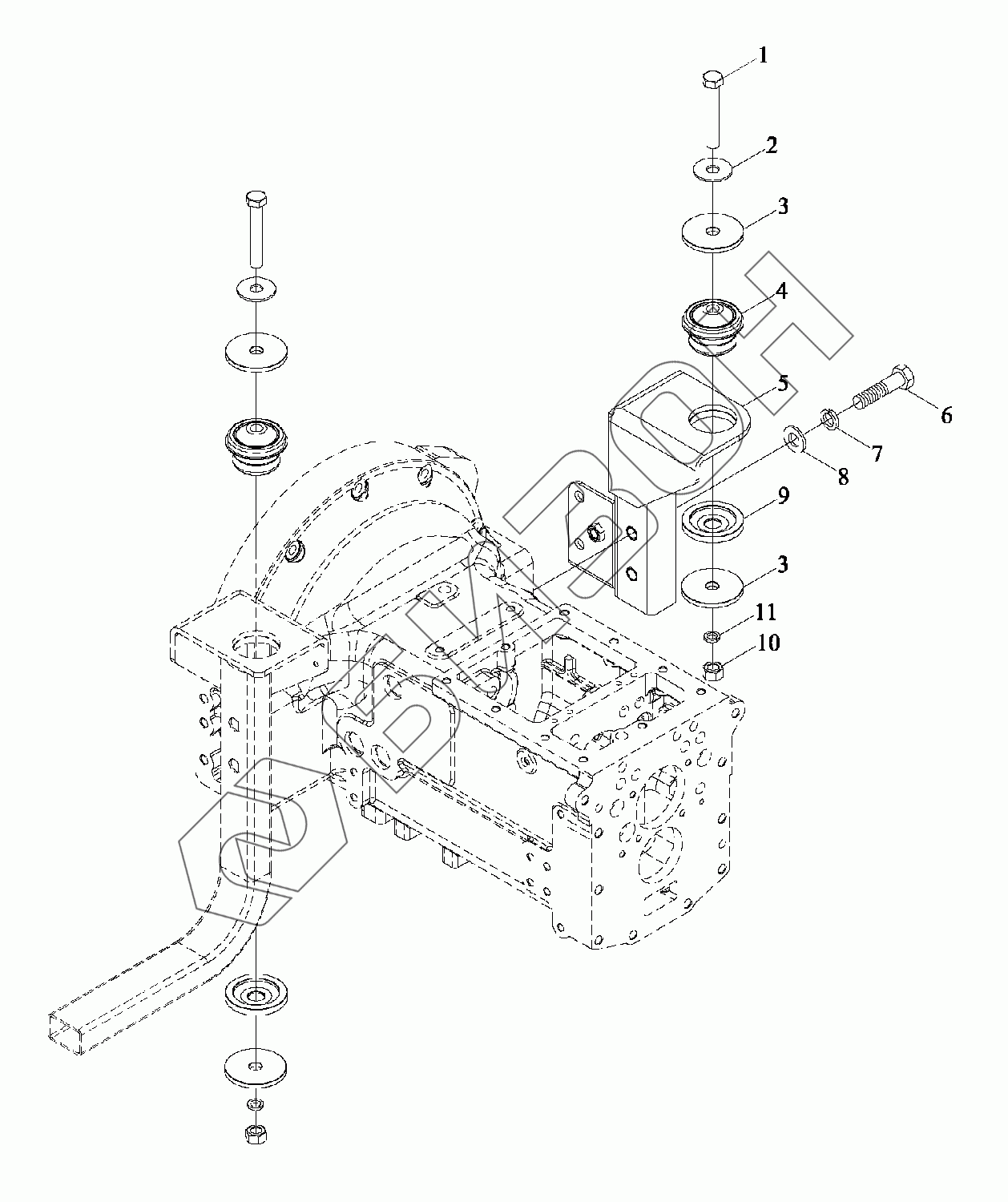

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Кронштейн кабины передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S457010000K TY3S457010000K Соединитель передний в сборе
Загрузка ...
1 GBT5783-M16X100-10.9-A2L Болт с шестигранной головкой
Загрузка ...
2 GBT96.1-16-A3L Шайба большая
Загрузка ...
3 TB400.457B-02 Кольцо стопорное
Загрузка ...
4 TB400.457B-01 Блок буферный
Загрузка ...
5 TY3S457010001K Соединение переднее
Загрузка ...
6 GBT5782-M14X80-8.8-A3L Болт с шестигранной головкой
Загрузка ...
7 GBT93-14-A3L Гровер
Загрузка ...
8 GBT97.1-14-A3L Шайба плоская
Загрузка ...
9 TS04457010023 Диафрагма резиновая
Загрузка ...
10 GBT6170-M16-10-A3L Гайка
Загрузка ...
11 GBT93-16-A3L Гровер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
