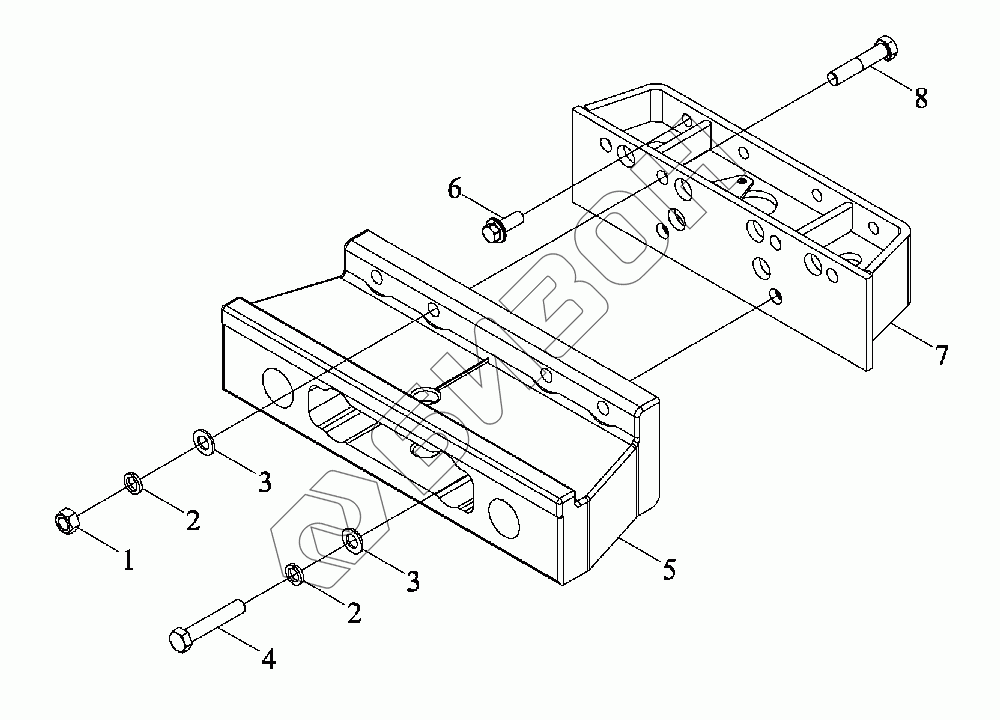

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Кронштейн переднего противовеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S742010000 TY3S742010000 Кронштейн переднего противовеса в сборе
Загрузка ...
1 GBT6171-M18X1.5-8-A3L Гайка
Загрузка ...
2 GBT93-18-A3L Гровер
Загрузка ...
3 GBT97.1-18-A3L Шайба плоская
Загрузка ...
4 GBT5785-M18X1.5X100-8.8-A3L Болт с шестигранной головкой
Загрузка ...
5 TY3S742010010 Рама противовесная
Загрузка ...
6 GBT16674.1-M16X40-10.9-A3L Болт с фланцем
Загрузка ...
7 TY3S742010002 Рама монтажная
Загрузка ...
8 GBT5785-M18X1.5X90-8.8-A3L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
