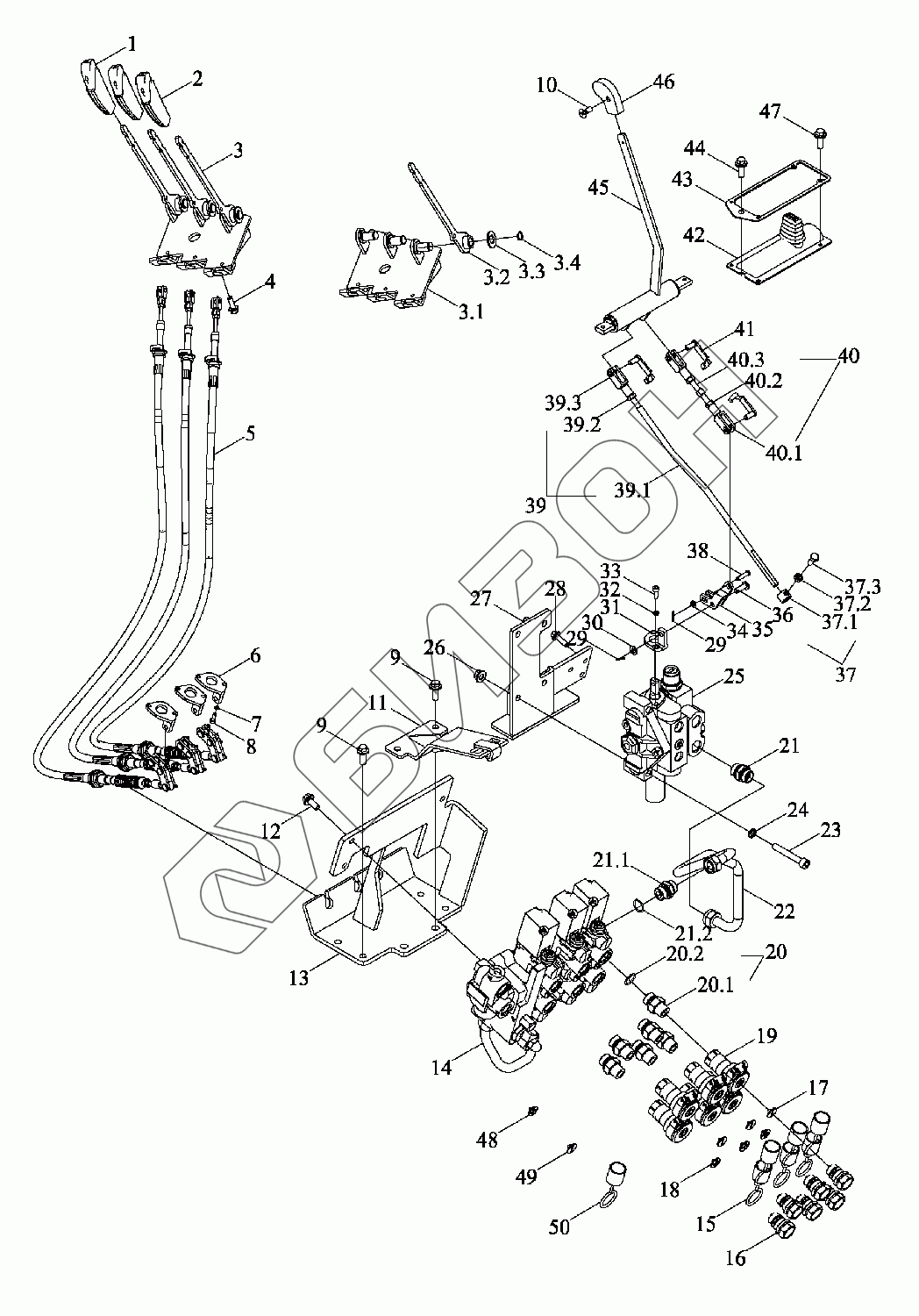

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Маслопровод 1
1
2
3
3.1
3.2
3.3
3.4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20.1
20.2
21
21.1
21.2
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
37.1
37.2
37.3
38
38
39.1
39.2
39.3
40
40.1
40.2
40.3
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S582070000K | TY3S582070000K | Маслопровод |
Загрузка ...
|
|
| 1 | TY3S582010041K | Головка рукоятки |
Загрузка ...
|
|
| 2 | TR2S582050013K | Головка рукоятки |
Загрузка ...
|
|
| 3 | TY3S582010002 | Рычаг управления |
Загрузка ...
|
|
| 3.1 | TY3S582010003 | Гнездо монтажное |
Загрузка ...
|
|
| 3.2 | TY3S582010004 | Ручка управления |
Загрузка ...
|
|
| 3.3 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 3.4 | GBT894.1-14 | Кольца стопорные для валов |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 5 | TY3S582070007K | Вал гибкий |
Загрузка ...
|
|
| 6 | TR2P582010025 | Плита опорная |
Загрузка ...
|
|
| 7 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 8 | GBT70.1-M5X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 9 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT819.1-M4X10-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 11 | TY3S561010005K | Кронштейн |
Загрузка ...
|
|
| 12 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TY3S582070011K | Кронштейн |
Загрузка ...
|
|
| 14 | BZF0092-021 | Блок клапанов |
Загрузка ...
|
|
| 15 | FT354.58A.302 | Крышка |
Загрузка ...
|
|
| 16 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 17 | TB1S582010004K | Чехол пылезащитный чехол R- |
Загрузка ...
|
|
| 18 | TB1S582010003K | Чехол пылезащитный чехол R+ |
Загрузка ...
|
|
| 19 | TB1S582010020K | Штуцер соединительный |
Загрузка ...
|
|
| 20 | TD1S582070010K | Корпус прямого концевого соединителя M22-NPT1-2 в сборе |
Загрузка ...
|
|
| 20.1 | TD1S582070011K | Штуцер соединительный |
Загрузка ...
|
|
| 20.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 21.1 | TS17402010037 | Штуцер переходной M22-15 |
Загрузка ...
|
|
| 21.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | TY3S582010007K | Труба |
Загрузка ...
|
|
| 23 | GBT70.1-M10X70-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 24 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 25 | TB3S582050001 | Распределитель в сборе |
Загрузка ...
|
|
| 26 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 27 | TY3S582010044K | Кронштейн |
Загрузка ...
|
|
| 28 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 30 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 31 | TY3S582010010K | Плита опорная |
Загрузка ...
|
|
| 32 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 33 | GBT70.1-M6X25-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 34 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 35 | TY3S582010025K | Плита соединительная |
Загрузка ...
|
|
| 36 | GBT882-B8X24-A3L | Ось |
Загрузка ...
|
|
| 37 | TB500.55A.2 | Щит |
Загрузка ...
|
|
| 37.1 | TB500.55A.2-01 | Щит |
Загрузка ...
|
|
| 37.2 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 37.3 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 38 | GBT882-B6X24-A0P | Ось |
Загрузка ...
|
|
| 39 | TY3S582010032K | Штырь тяги запорный |
Загрузка ...
|
|
| 39.1 | TY3S582010031K | Тяга |
Загрузка ...
|
|
| 39.2 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 39.3 | TS10552010004 | Вилка тяги |
Загрузка ...
|
|
| 40 | TY3S582010034K | Рычаг управления |
Загрузка ...
|
|
| 40.1 | TS10552010004 | Вилка тяги |
Загрузка ...
|
|
| 40.2 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 40.3 | TY3S582010033K | Штанга соединительная |
Загрузка ...
|
|
| 41 | TE2C212090004 | Скоба монатжная |
Загрузка ...
|
|
| 42 | TY3S552010018 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 43 | TP4M582020007 | Плита нажимная |
Загрузка ...
|
|
| 44 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 45 | TY3S582010038K | Управление подъемным устройством |
Загрузка ...
|
|
| 45.1 | GBT894.1-20-A3L | Кольцо стопорное |
Загрузка ...
|
|
| 45.2 | TY3S582010037K | Управление подъемным устройством |
Загрузка ...
|
|
| 45.2.1 | TY3S582010036K | Управление подъемным устройством |
Загрузка ...
|
|
| 45.2.2 | TB704.58A.11a.2-01 | Втулка нейлоновая |
Загрузка ...
|
|
| 45.3 | TP4M582020008 | Ось фиксирования |
Загрузка ...
|
|
| 46 | TB504.552-04 | Головка рукоятки |
Загрузка ...
|
|
| 47 | GBT5789-M5X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 48 | TB1S582010005K | Пыльник |
Загрузка ...
|
|
| 49 | TB1S582010006K | Обкладка |
Загрузка ...
|
|
| 50 | TC02580010003K | Колпачок защитный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
