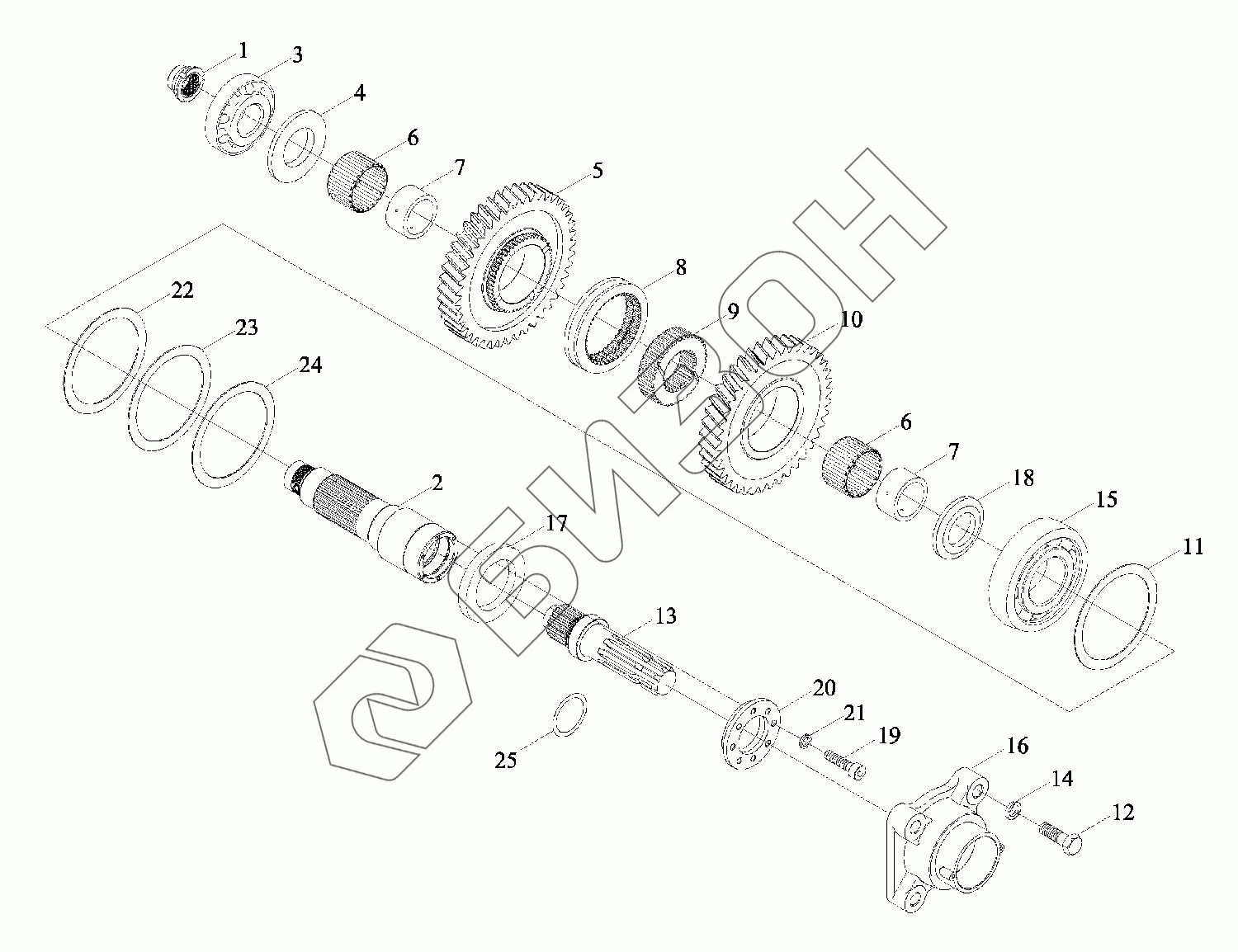

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Механизм отбора мощности 2
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
13
14
15
16
16
17
18
19
20
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S411010000K | TY3S411010000K | Колесо зубчатое |
Загрузка ...
|
|
| 1 | FT800A.41.139 | Контргайка приводного вала отбора мощности |
Загрузка ...
|
|
| 2 | TH04412010002c | Вал приводной |
Загрузка ...
|
|
| 2 | TM5X412010009 | Вал приводной |
Загрузка ...
|
|
| 3 | GBT297-30210 | Подшипники конические роликовые |
Загрузка ...
|
|
| 4 | FT800A.41.141 | Кольцо промежуточное стопорное для вала отбора мощности |
Загрузка ...
|
|
| 5 | TB3S411010002K | Колесо зубчатое |
Загрузка ...
|
|
| 6 | QLWZB120-K68X78X34 | Подшипники игольчатые роликовые |
Загрузка ...
|
|
| 7 | FT800A.41.113 | Втулка |
Загрузка ...
|
|
| 8 | TC05412030004 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 9 | FT800.37.119 | Муфта зубчатая I-IV |
Загрузка ...
|
|
| 10 | TD800.412K-02 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | TH04412010011 | Кольцо |
Загрузка ...
|
|
| 12 | TB3S411010005K | Болт |
Загрузка ...
|
|
| 13 | TM5X412010007 | Вал |
Загрузка ...
|
|
| 13 | TH04412010001b | Вал |
Загрузка ...
|
|
| 13 | TP4M411010011 | Вал |
Загрузка ...
|
|
| 14 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT297-30212 | Подшипники конические роликовые |
Загрузка ...
|
|
| 16 | TH04412010003c | Вкладыш подшипника |
Загрузка ...
|
|
| 16 | TP4M411010008 | Вкладыш подшипника |
Загрузка ...
|
|
| 17 | GBT9877.1-FB75X95X10D | Втулка уплотнительная |
Загрузка ...
|
|
| 18 | TH04412010006 | Втулка вала |
Загрузка ...
|
|
| 19 | GBT70.1-M8X25-10.9-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 20 | TH04412010026b | Заглушка |
Загрузка ...
|
|
| 20 | TM5X412010003 | Заглушка |
Загрузка ...
|
|
| 20 | TM5X412010006 | Заглушка |
Загрузка ...
|
|
| 21 | GBT93-8-A2L | Гровер |
Загрузка ...
|
|
| 22 | TH04412010012 | Кольцо |
Загрузка ...
|
|
| 23 | TH04412010013 | Кольцо |
Загрузка ...
|
|
| 24 | TH04412010014 | Кольцо |
Загрузка ...
|
|
| 25 | GBT3452.1-41.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
