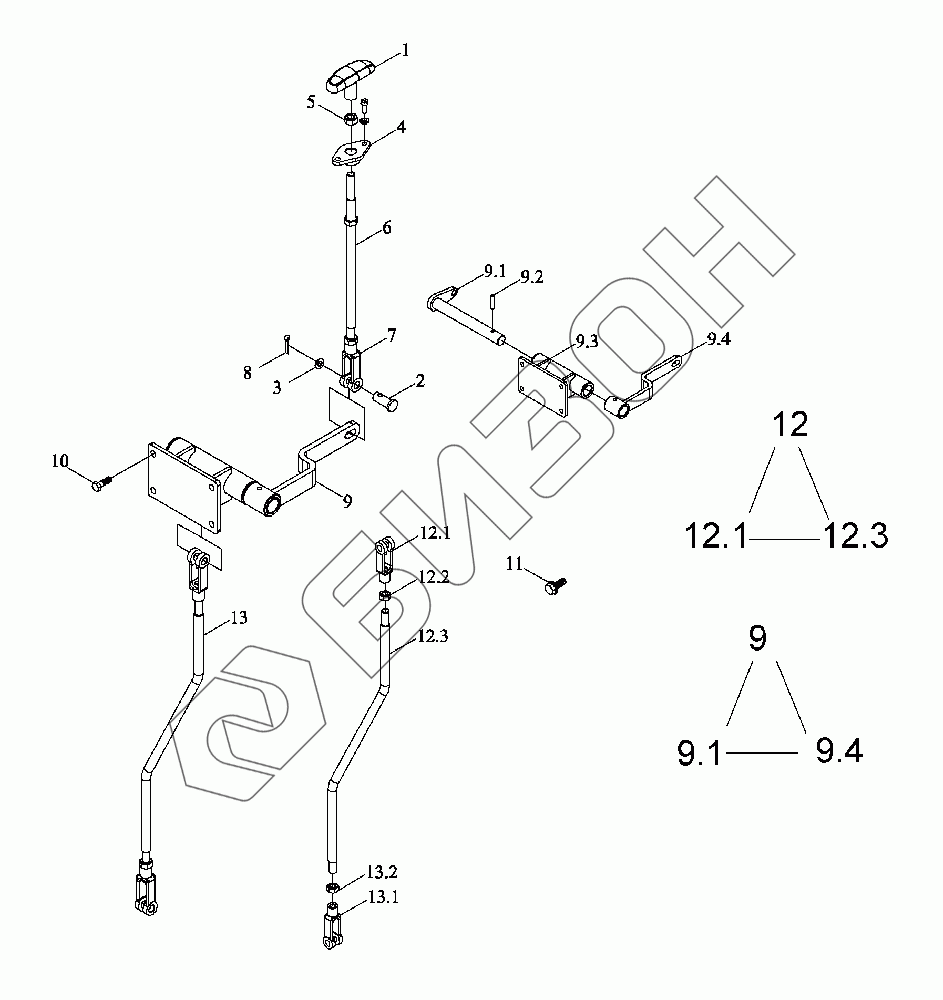

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Механизм управления раздаточной коробкой
1
2
3
4
5
6
7
8
9
9
9.1
9.2
9.3
9.4
10
11
12
12.1
12.2
12.3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y423020000K | TM3Y423020000K | Механизм управления раздаточной коробкой в сборе |
Загрузка ...
|
|
| 1 | TG1654.435-03 | Рукоятка |
Загрузка ...
|
|
| 2 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | FT800A.41.173 | Фланец |
Загрузка ...
|
|
| 5 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 6 | TY3S423010006K | Тяга |
Загрузка ...
|
|
| 7 | FT300.43.108 | Вилка передняя |
Загрузка ...
|
|
| 8 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 9 | TY3S423010015K | Рычаг качающийся |
Загрузка ...
|
|
| 9.1 | TY3S423010007K | Вал |
Загрузка ...
|
|
| 9.2 | GBT879.3-6X35 | Штырь |
Загрузка ...
|
|
| 9.3 | TY3S423010001K | Втулка поворотная |
Загрузка ...
|
|
| 9.4 | TY3S423010010K | Рычаг качающийся |
Загрузка ...
|
|
| 10 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TY3S423010013K | Тяга управления |
Загрузка ...
|
|
| 12.1 | FT300.43.108 | Вилка передняя |
Загрузка ...
|
|
| 12.2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 12.3 | TY3S423010014K | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
