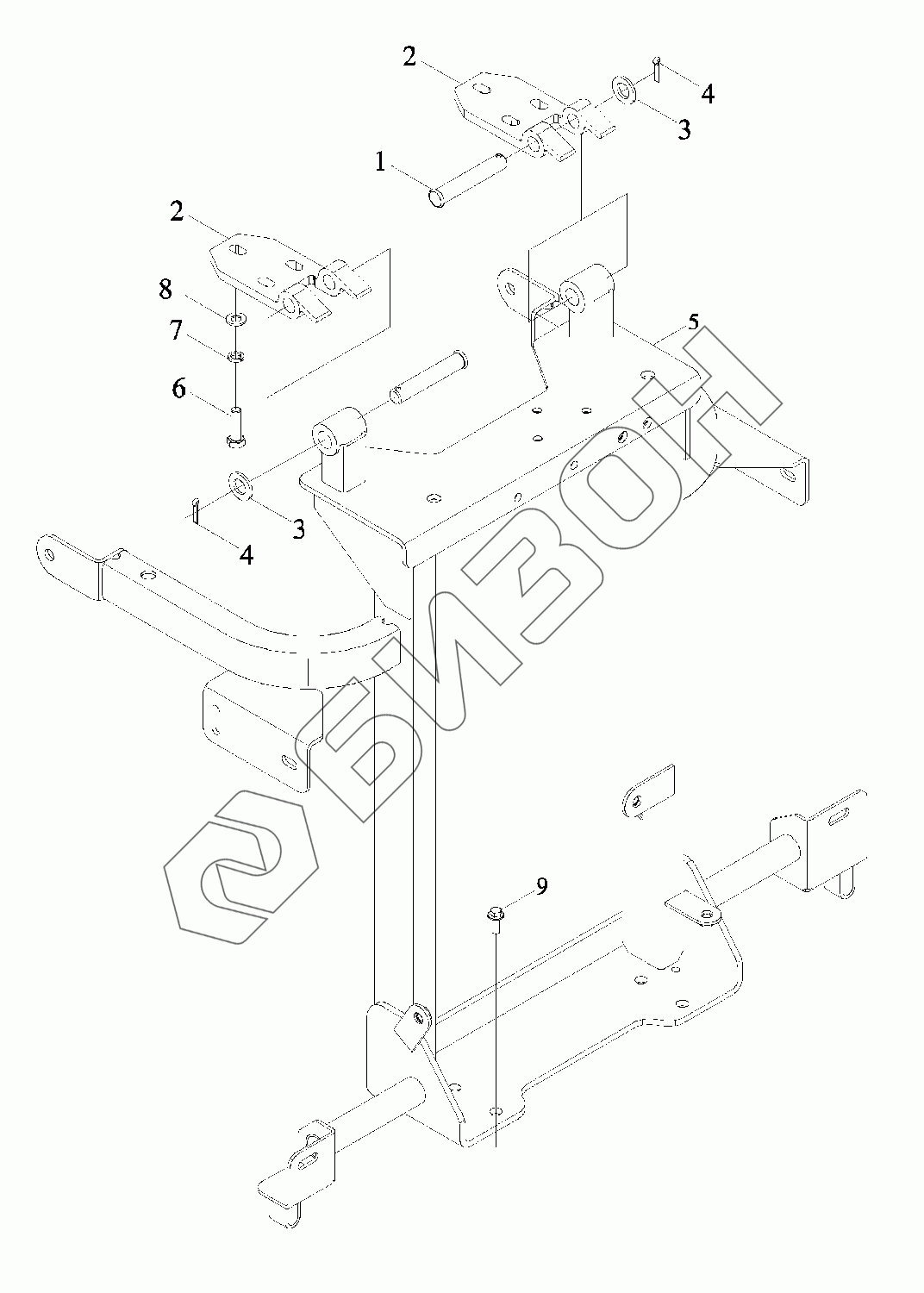

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Монтажный блок П-образного кронштейна

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S476020000K TY3S476020000K Блок монтажный П-образного кронштейна в сборе
Загрузка ...
1 GBT882-B16X90-A0P Ось
Загрузка ...
2 FT800B.47B.161 Петля
Загрузка ...
3 GBT97.1-16-A3L Шайба плоская
Загрузка ...
4 GBT91-4X32-A3L Шплинт
Загрузка ...
5 TY3S476020001K Рама сварная
Загрузка ...
6 GBT5783-M10X35-8.8-A3L Болт с шестигранной головкой
Загрузка ...
7 GBT93-10-A3L Гровер
Загрузка ...
8 GBT97.1-10-A3L Шайба плоская
Загрузка ...
9 GBT16674.1-M10X25-8.8-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
