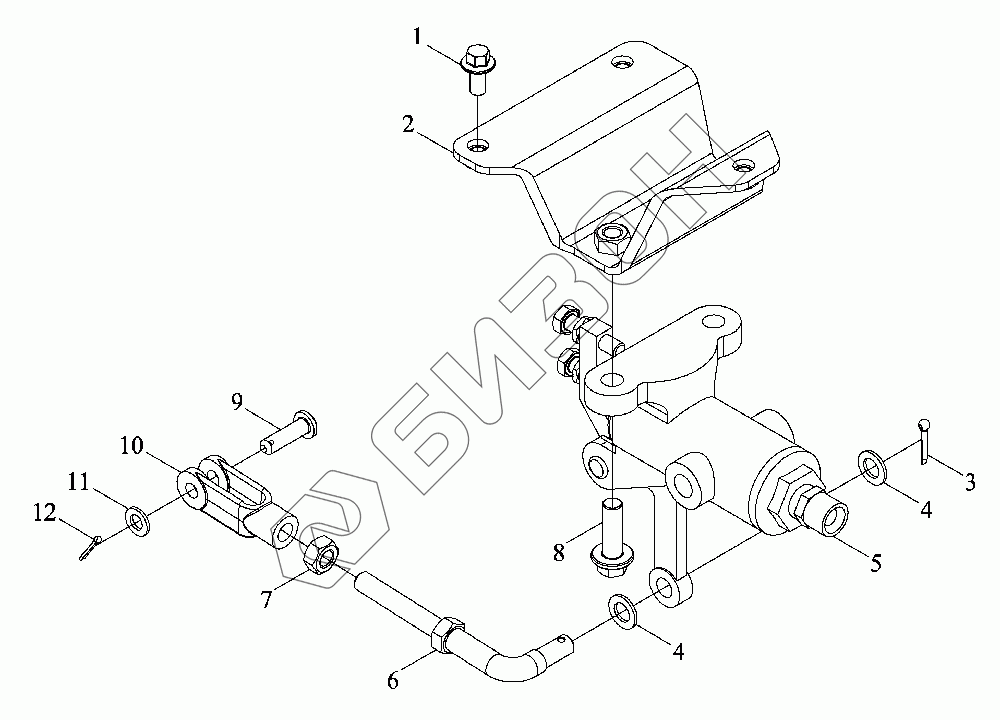

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Монтажный блок тормозного клапана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S801010000K TY3S801010000K Монтажный блок выхлопного тормозного клапана в сборе
Загрузка ...
1 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
2 TY3S801010001K Кронштейн
Загрузка ...
3 GBT91-3.2X16-A3L Шплинт
Загрузка ...
4 GBT848-10-A3L Шайба небольшая
Загрузка ...
5 FT300.80.011 Клапан тормозной
Загрузка ...
6 TY3S801010003K Тяга
Загрузка ...
7 GBT6170-M10-8-A3L Гайка
Загрузка ...
8 GBT16674.1-M10X30-8.8-A3L Болт с фланцем
Загрузка ...
9 GBT882-B8X28-A3L Ось
Загрузка ...
10 FT804.42.150 Вилка передняя
Загрузка ...
11 GBT848-8-A3L Шайба небольшая
Загрузка ...
12 GBT91-2X16-A3L Шплинт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
