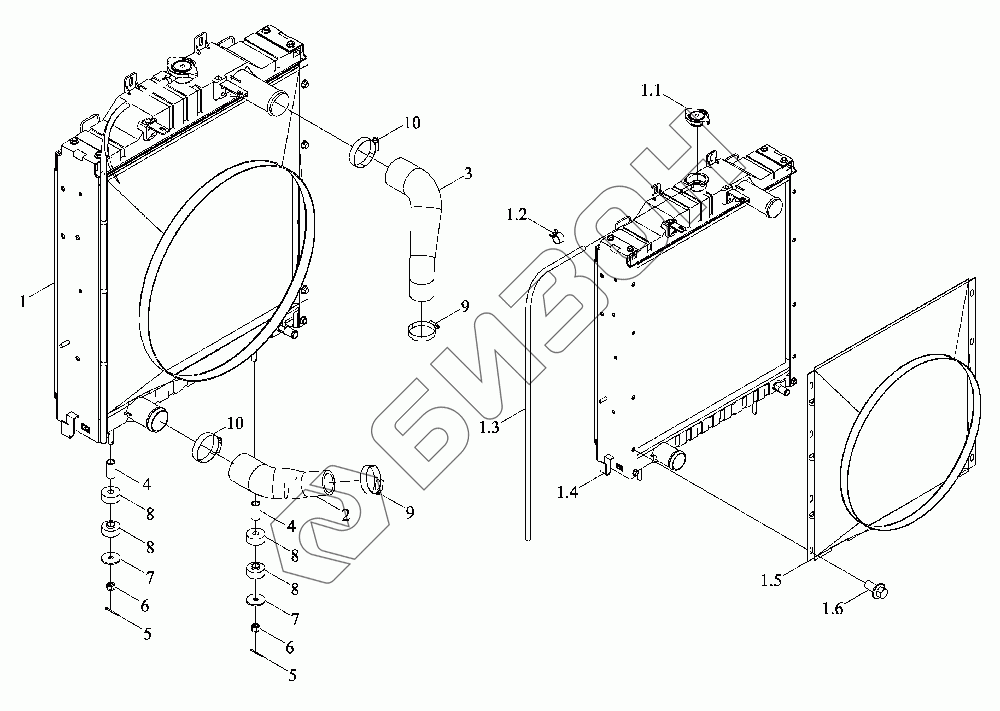

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Система охлаждения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S131020000K TY3S131020000K Система охлаждения в сборе
Загрузка ...
1 TY3S131020003K Радиатор в сборе
Загрузка ...
1.1 BZF0084-002 Крышка
Загрузка ...
1.2 Q673B11 Обруч стальной ленты эластичный
Загрузка ...
1.3 TH400.13.1-03 Патрубок переливной
Загрузка ...
1.4 TY3S131020005K Радиатор
Загрузка ...
1.5 TY3S131020004K Колпачек
Загрузка ...
1.6 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
2 TY3S131020002K Труба приемная
Загрузка ...
3 TY3S131020001K Труба водовыпускная
Загрузка ...
4 TD800.131-12 Патрубок
Загрузка ...
5 GBT91-2.5X28-A3L Шплинт
Загрузка ...
6 GBT6178-M10-8-A3L Болт
Загрузка ...
7 FT650.13.116 Прокладка
Загрузка ...
8 TD800.131-11 Прокладки резиновые
Загрузка ...
9 Q67657 Хомут шланга B-типа
Загрузка ...
10 Q67664 Хомут шланга B-типа
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
