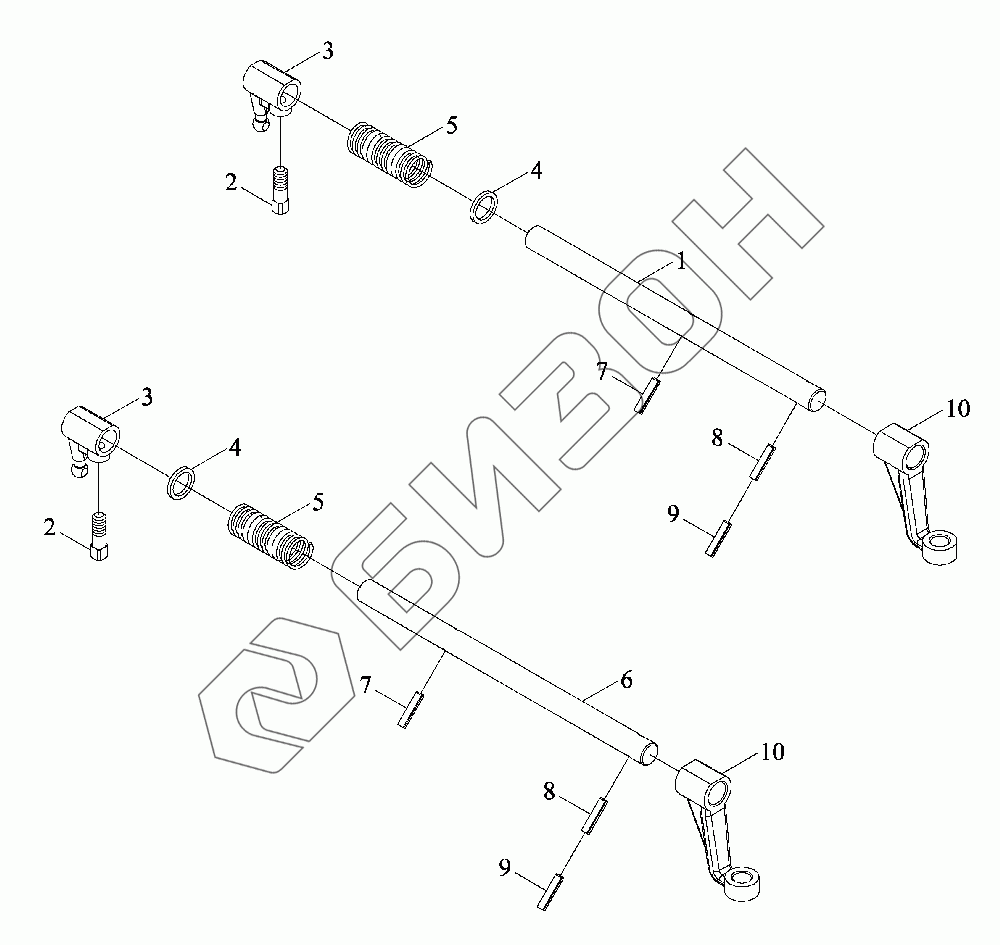

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Система переключения передач 3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S374010000K TY3S374010000K Переключение передач скоростей
Загрузка ...
TY3S374010001K TY3S374010001K Управление боковое
Загрузка ...
1 TY3S374010004K Рукоятка передачи
Загрузка ...
2 TB504.374-01 Винт
Загрузка ...
3 TB604.374B.1-05a Поводок
Загрузка ...
4 TB604.374B.1-08 Кольцо прокладочное
Загрузка ...
5 TB604.374B.1-07 Пружина
Загрузка ...
6 TY3S374010003K Рукоятка передачи
Загрузка ...
7 GBT879.1-6X24 Штырь цилиндрический эластичный
Загрузка ...
8 GBT879.1-3.5X28 Штырь цилиндрический эластичный
Загрузка ...
9 GBT879.1-6X28 Штырь цилиндрический эластичный
Загрузка ...
10 TB604.374B.1-06 Поводок
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
