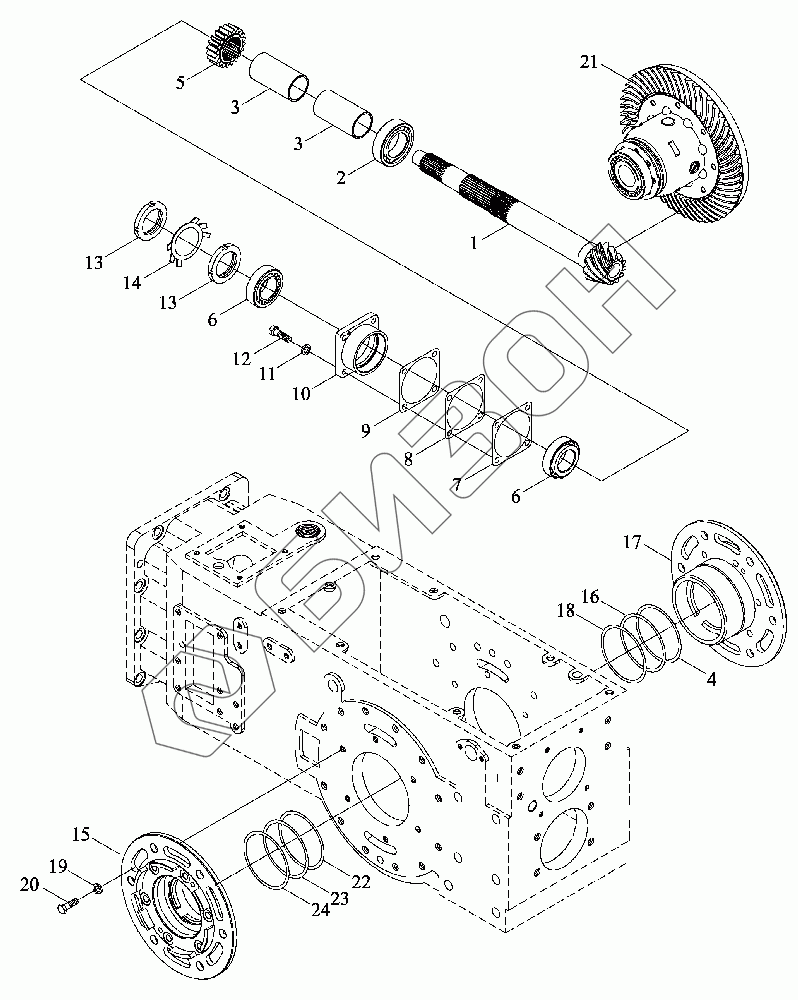

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Задняя центральная передача 1
1
2
3
3
4
5
6
6
7
8
9
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB3S382040000K | TB3S382040000K | Передача задняя центральная в сборе |
Загрузка ...
|
|
| 1 | TB3S382040006K | Вал |
Загрузка ...
|
|
| 2 | GBT283-NUP2210E | Подшипник |
Загрузка ...
|
|
| 3 | TB3S382040007K | Втулка |
Загрузка ...
|
|
| 4 | TB3S382040028K | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | TB554.382-02 | Колесо зубчатое |
Загрузка ...
|
|
| 6 | GBT297-33109 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7 | FT300.38.118 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | FT300.38.119 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | FT300.38.120 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | TB704.382-02 | Седло подшипника |
Загрузка ...
|
|
| 10 | TB3S382040036K | Седло подшипника |
Загрузка ...
|
|
| 10 | TB3S382040036aK | Седло подшипника |
Загрузка ...
|
|
| 11 | GBT93-10-O | Гровер |
Загрузка ...
|
|
| 12 | GBT5783-M10X30-10.9-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TB704.382-04 | Болт |
Загрузка ...
|
|
| 14 | GBT858-45 | Кольцо прокладочное |
Загрузка ...
|
|
| 15 | TB3S382040004K | Постель подшипника |
Загрузка ...
|
|
| 16 | TB3S382040027K | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | TB3S382040005K | Постель подшипника |
Загрузка ...
|
|
| 18 | TB3S382040026K | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | GBT93-12-O | Гровер |
Загрузка ...
|
|
| 20 | GBT5783-M12X35-10.9-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 21 | TB3S382040001K | Механизм дифференциальный |
Загрузка ...
|
|
| 22 | TB3S382040022K | Прокладка регулировочная |
Загрузка ...
|
|
| 23 | TB3S382040023K | Прокладка регулировочная |
Загрузка ...
|
|
| 24 | TB3S382040024K | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
