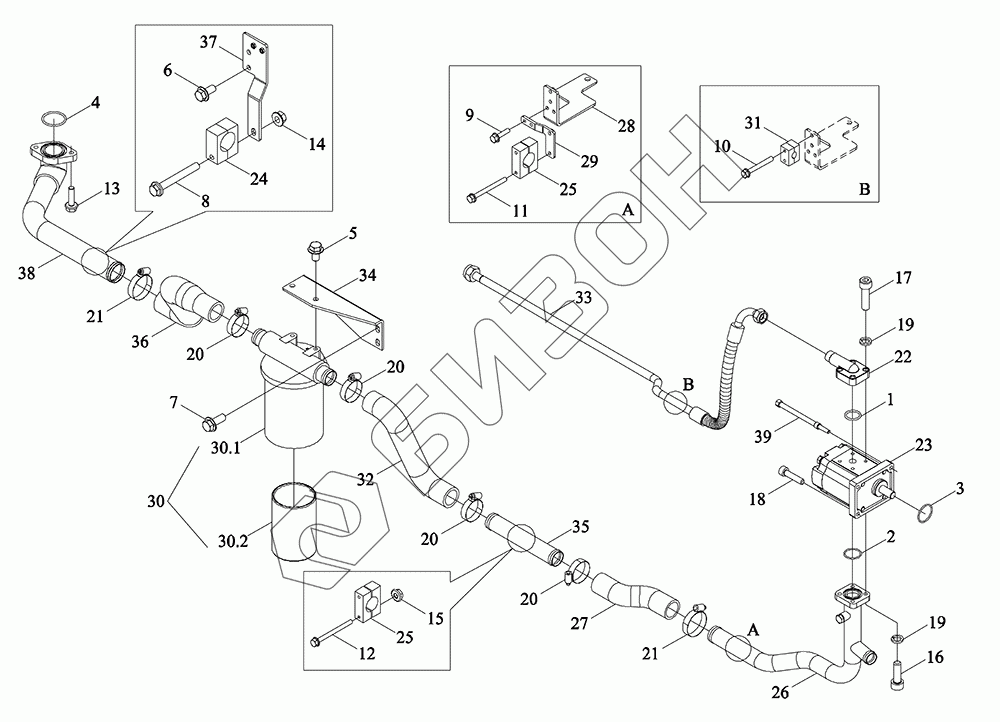

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Насос масляный, фильтр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
21
22
23
24
25
25
26
27
28
29
30
30.1
30.2
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y581030000K | TM3Y581030000K | Фильтр маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT3452.1-28.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики 28.0X3.55G |
Загрузка ...
|
|
| 2 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 32.5X2.65G |
Загрузка ...
|
|
| 3 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 37.5X2.65G |
Загрузка ...
|
|
| 4 | GBT3452.1-45.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | GBT5789-M10X16-8.8-A3L | Болт с шестигранной головкой M10X16-8.8-A3L |
Загрузка ...
|
|
| 6 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 7 | GBT5789-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 8 | GBT5789-M10X80-8.8-A3L | Болт шестигранный фланцевый M10X80-8.8-A3L |
Загрузка ...
|
|
| 9 | GBT5789-M6X25-8.8-A2L | Болт шестигранный фланцевый M6X25-8.8-A2L |
Загрузка ...
|
|
| 10 | GBT5789-M6X50-8.8-A2L | Болт шестигранный фланцевый M6X50-8.8-A2L |
Загрузка ...
|
|
| 11 | GBT5789-M6X65-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 12 | GBT5789-M6X70-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT5789-M8X30-8.8-A2L | Болт шестигранный фланцевый M8X30-8.8-A2L |
Загрузка ...
|
|
| 14 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 15 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 16 | GBT70.1-M8X25-10.9-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 17 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M8X30-8.8-A2L |
Загрузка ...
|
|
| 18 | GBT70.1-M8X35-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 19 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 20 | Q67650 | Хомут шланга B-типа |
Загрузка ...
|
|
| 21 | Q67657 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 22 | TB3S581010015 | Штуцер соединительный |
Загрузка ...
|
|
| 23 | TC03581270001 | Насос зубчатый |
Загрузка ...
|
|
| 24 | TG3S581010005 | Зажим трубный |
Загрузка ...
|
|
| 25 | TH02582020004 | Зажим трубный с одним отверстием-35 |
Загрузка ...
|
|
| 26 | TM3Y581030001K | Труба масловсасывающая |
Загрузка ...
|
|
| 27 | TM3Y581030002K | Шланг всасывания масла |
Загрузка ...
|
|
| 28 | TM3Y581030003K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 29 | TM3Y581030004K | Кронштейн |
Загрузка ...
|
|
| 30 | TS06581120002 | Фильтр масляный |
Загрузка ...
|
|
| 30.1 | TS06581120003 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 30.2 | TS06581120004 | Фильтроэлемент |
Загрузка ...
|
|
| 31 | TS06581190015 | Зажим трубный с одним отверстием -16 |
Загрузка ...
|
|
| 32 | TY3S581030002K | Шланг резиновый |
Загрузка ...
|
|
| 33 | TY3S581030003K | Маслопровод |
Загрузка ...
|
|
| 34 | TY3S581030006K | Кронштейн фильтра |
Загрузка ...
|
|
| 35 | TY3S581030007K | Маслопровод |
Загрузка ...
|
|
| 36 | TY3S581030008K | Шланг резиновый |
Загрузка ...
|
|
| 37 | TY3S581040005 | Кронштейн |
Загрузка ...
|
|
| 38 | TY3S581060001K | Труба стальная |
Загрузка ...
|
|
| 39 | TY3S581060003K | Болт удлинительного рычага |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
