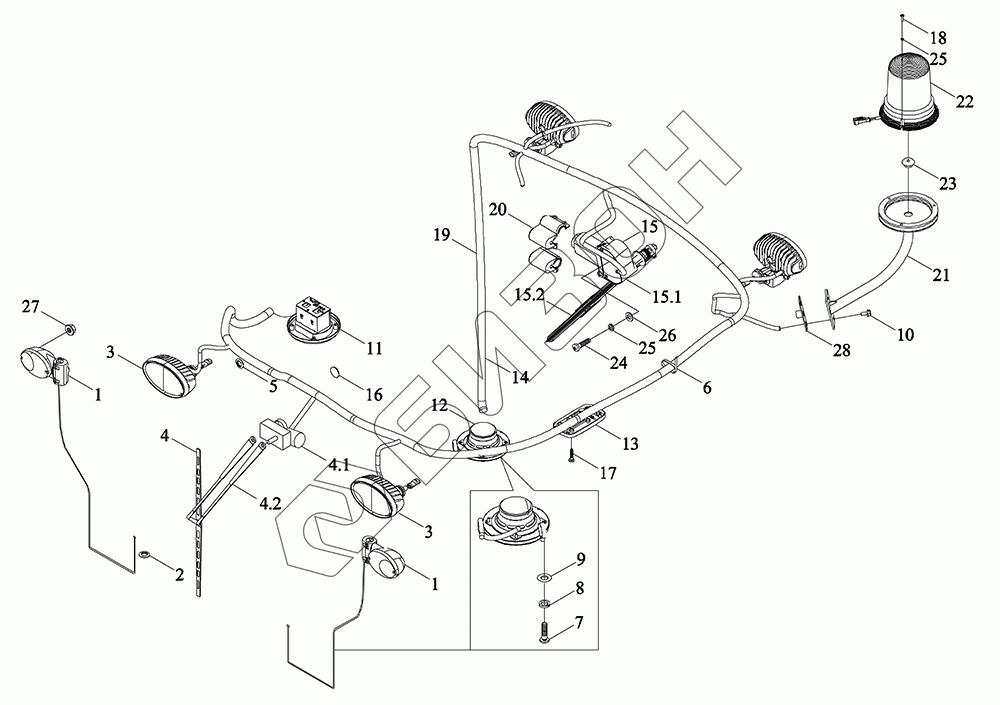

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Монтажный блок жгута проводов верхнего освещения
1
1
2
3
3
4
4.1
4.2
5
6
7
8
9
10
11
12
13
14
15
15.1
15.2
16
17
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S486010000K | TY3S486010000K | Монтажный блок жгута проводов верхнего освещения в сборе |
Загрузка ...
|
|
| 1 | TS06486010001K | Лампа поручня |
Загрузка ...
|
|
| 2 | TS04486010010 | Шайба резиновая для прохождения проводов |
Загрузка ...
|
|
| 3 | TY3S486010001K | Фара рабочая |
Загрузка ...
|
|
| 4 | TB1S486010001K | Стеклоочиститель |
Загрузка ...
|
|
| 4.1 | TB1S486010003K | Стеклоочиститель |
Загрузка ...
|
|
| 4.2 | TK4860013000 | Стержень |
Загрузка ...
|
|
| 5 | TS04486010009 | Уплотнение |
Загрузка ...
|
|
| 6 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 7 | GBT818-M4X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X16-4.8-A2L |
Загрузка ...
|
|
| 8 | GBT93-4-A3L | Шайба стандартная пружинная 4-A3L |
Загрузка ...
|
|
| 9 | GBT97.1-4-A3L | Шайба плоская 4-A3L |
Загрузка ...
|
|
| 10 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 11 | TP4M486010002 | Динамик |
Загрузка ...
|
|
| 12 | TS04486010003 | Динамик |
Загрузка ...
|
|
| 13 | TM5X486010002 | Светильник потолочный |
Загрузка ...
|
|
| 14 | TY3S486010002aK | Жгут проводов |
Загрузка ...
|
|
| 15 | TB1S486010002K | Узел заднего стеклоочистителя |
Загрузка ...
|
|
| 15.1 | TB1S486010004K | Электродвигатель стеклоочистителя |
Загрузка ...
|
|
| 15.2 | TK4860014000 | Стеклоочиститель |
Загрузка ...
|
|
| 16 | QLWZL002-20X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 17 | GBT845-ST4.8X19 | Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST4.8X19 |
Загрузка ...
|
|
| 18 | GBT823-M5X16-4.8-A2L | Винт с крестообразным шлицем и малой полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 19 | TP4M486010003 | Антенна |
Загрузка ...
|
|
| 20 | TS04486010008 | Крышка разъема защитная |
Загрузка ...
|
|
| 21 | TY3S486020002K | Кронштейн |
Загрузка ...
|
|
| 22 | TY3S486020001K | Узел вращающегося предупредительного фонаря |
Загрузка ...
|
|
| 23 | TD800.484B-03 | Кольцо резиновое для перехода через линию |
Загрузка ...
|
|
| 24 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 25 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 26 | GBT97.1-5-A3L | Шайба плоская 5-A3L |
Загрузка ...
|
|
| 27 | GBT6177.1-M5-8-A2L | Гайка шестигранная с фланцем M5-8-A2L |
Загрузка ...
|
|
| 28 | TY3S486020006K | Подушка амортизационная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
