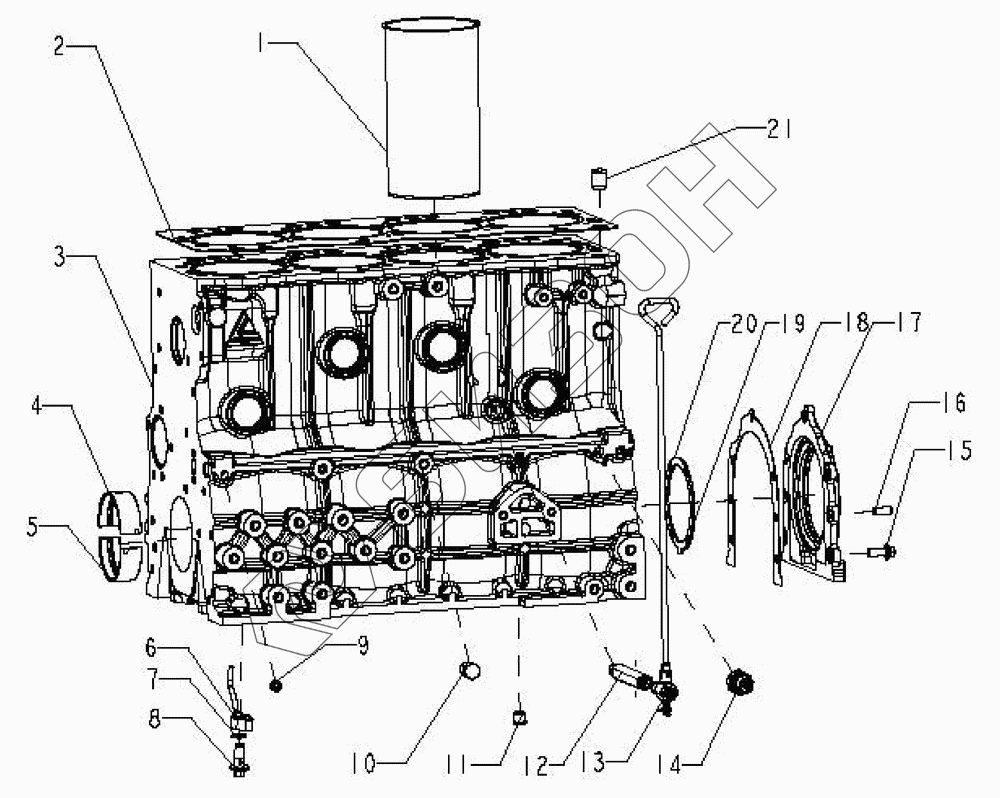

Графический каталог запасных частей к технике: LOVOL TY3SA854-017K. Блок двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4D35ZT-015 | 4D35ZT-015 | Двигатель в сборе |
Загрузка ...
|
|
| TY3S10002000K | TY3S10002000K | Двигатель в сборе |
Загрузка ...
|
|
| 1 | A498B-01005 | Рубашка цилиндра |
Загрузка ...
|
|
| 2 | 4D35T-01004 | Подушка |
Загрузка ...
|
|
| 3 | 4D35ZT31-01100 | Блок-картер |
Загрузка ...
|
|
| 4 | 4D35T-01034 | Вкладыш коренной |
Загрузка ...
|
|
| 5 | 4D35T-01033 | Вкладыш коренной |
Загрузка ...
|
|
| 6 | 4D35T-01200 | Сопло охлаждающего разбрызгивателя |
Загрузка ...
|
|
| 7 | 4D35T-01090 | Кольцо прокладочное |
Загрузка ...
|
|
| 8 | 4D35T-01091 | Болт |
Загрузка ...
|
|
| 9 | 490B-01029 | Ввёртыш |
Загрузка ...
|
|
| 10 | 490B-01081-1 | Ввёртыш |
Загрузка ...
|
|
| 11 | 490B-01027 | Заглушка |
Загрузка ...
|
|
| 12 | 4N23T31-01014 | Трубка соединительная |
Загрузка ...
|
|
| 13 | 495b-01100-1 | Кран |
Загрузка ...
|
|
| 14 | 490B-01075-1 | Сигнализатор |
Загрузка ...
|
|
| 15 | GBT16674.1-M8X20 | Болт M8X20 |
Загрузка ...
|
|
| 16 | GBT119.1-8h8X20 | Штырь |
Загрузка ...
|
|
| 17 | C490BPG-01024 | Сальник |
Загрузка ...
|
|
| 18 | 490B-01025 | Подушка |
Загрузка ...
|
|
| 19 | 495B-01022A | Привод в сборе |
Загрузка ...
|
|
| 20 | 495B-01026A | Диск упорный |
Загрузка ...
|
|
| 21 | GBT119.1-16h8X20 | Штырь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
