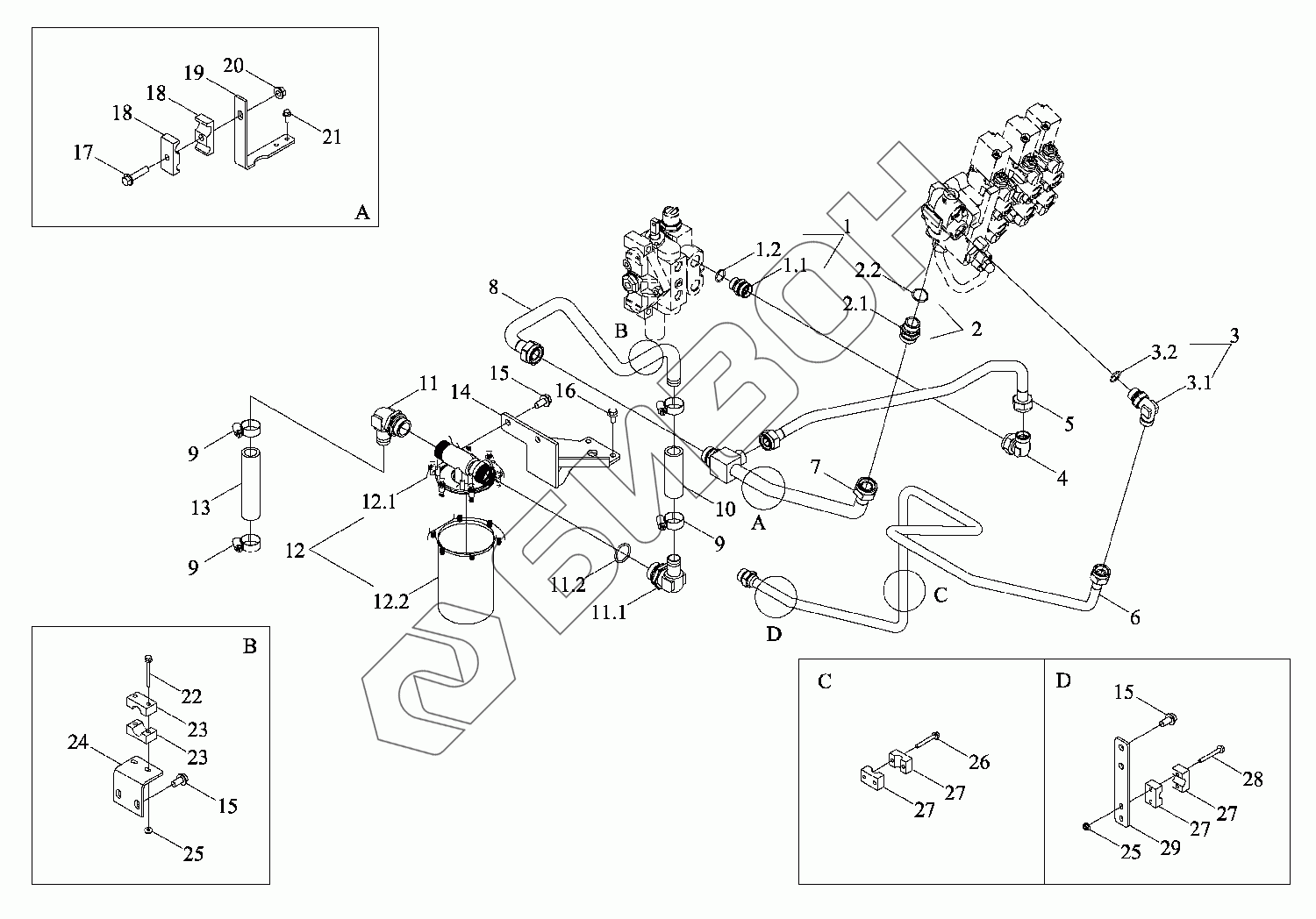

Графический каталог запасных частей к технике: LOVOL TY3SA854-017K. Маслопровод 2
1
1.1
1.2
2
2.1
2.2
3
3.1
3.2
4
5
6
7
8
9
9
9
10
11
11.1
11.2
12
12.1
12.2
13
14
15
15
15
16
17
18
18
19
20
21
22
23
23
24
25
25
26
27
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S582070000K | TY3S582070000K | Маслопровод |
Загрузка ...
|
|
| 1 | TC02582070006 | Сборная комбинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 1.1 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 1.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 2 | TD924.582N.16 | Узел штуцера прямого с накидной гайкой m27-22 |
Загрузка ...
|
|
| 2.1 | GBT3733-L22 | Штуцер прямого соединения с обжимным кольцом L22 |
Загрузка ...
|
|
| 2.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 3 | TS12582040002 | Компинация регулирующего соединения S16 |
Загрузка ...
|
|
| 3.1 | GBT3738-S16 | Соединитель угловой с регулируемым направлением с обжимной втулкой |
Загрузка ...
|
|
| 3.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 4 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 5 | TY3S582010005K | Труба |
Загрузка ...
|
|
| 6 | TY3S582070003K | Маслопровод |
Загрузка ...
|
|
| 7 | TY3S582070005K | Маслопровод |
Загрузка ...
|
|
| 8 | TY3S582070002K | Труба |
Загрузка ...
|
|
| 9 | Q67632 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 10 | TY3S582070001K | Шланг возврата масла |
Загрузка ...
|
|
| 11 | TD1S582060004 | Фитинг регулируемый горловой M33-22 |
Загрузка ...
|
|
| 11.1 | TD1S582060005 | Фитинг регулируемый горловой |
Загрузка ...
|
|
| 11.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 12 | TB3S582030001 | Узел фильтра возврата масла |
Загрузка ...
|
|
| 12.1 | TB3S582030003 | Головка фильтра возврата масла |
Загрузка ...
|
|
| 12.2 | TB3S582030002 | Узел фильтра обратного масла 150 |
Загрузка ...
|
|
| 13 | TX1S582200001 | Шланг резиновый |
Загрузка ...
|
|
| 14 | TY3S582070012K | Кронштейн |
Загрузка ...
|
|
| 15 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 16 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 17 | GBT5789-M10X45-8.8-A3L | Болт с шестигранной головкой и фланцем M10X45-8.8-A3L |
Загрузка ...
|
|
| 18 | TL02582140005 | Зажим трубный |
Загрузка ...
|
|
| 19 | TY3S582010013K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка шестигранная с фланцем M10-8-A3L |
Загрузка ...
|
|
| 21 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 22 | GBT5789-M6X55-8.8-A2L | Болт с фланцем M6X55-8.8-A2L |
Загрузка ...
|
|
| 23 | TS06402290034 | Зажим для трубы с одним отверстием-22 |
Загрузка ...
|
|
| 24 | TY3S582070006K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 25 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 26 | GBT5789-M6X45-8.8-A2L | Болт с фланцем M6X45-8.8-A2L |
Загрузка ...
|
|
| 27 | TS06581190015 | Зажим трубный с одним отверстием -16 |
Загрузка ...
|
|
| 28 | GBT5789-M6X50-8.8-A2L | Болт с шестигранной головкой и фланцем M6X50-8.8-A2L |
Загрузка ...
|
|
| 29 | TY3S582070002 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
