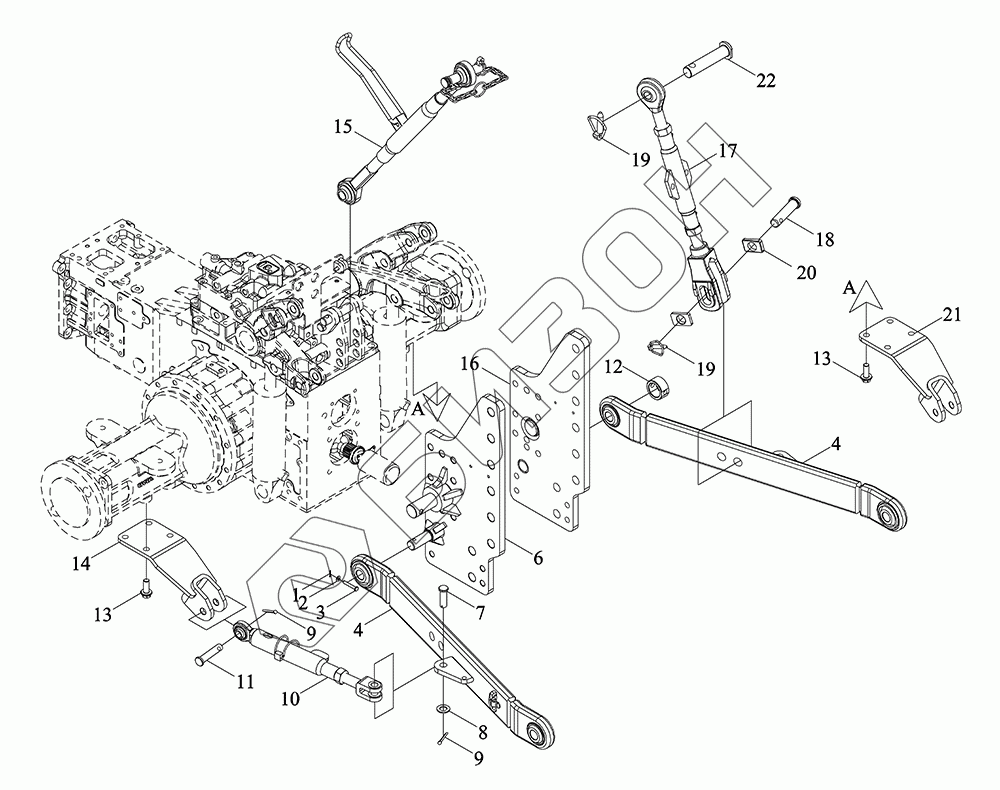

Графический каталог запасных частей к технике: LOVOL TY3SA854-017K. Навеска 1
1
2
3
4
4
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S561060000K | TY3S561060000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 2 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | GBT882-B8X50-A3L | Ось |
Загрузка ...
|
|
| 4 | TY3S561010042 | Тяга нижняя |
Загрузка ...
|
|
| 6 | TY3S561060001K | Кронштейн |
Загрузка ...
|
|
| 7 | FT800.56.103 | Ось |
Загрузка ...
|
|
| 8 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 9 | GBT91-4X36-A3L | Шплинт |
Загрузка ...
|
|
| 10 | TM4R561010025 | Рычаг ограничительный |
Загрузка ...
|
|
| 11 | FT800.56.101 | Ось |
Загрузка ...
|
|
| 12 | TB704.56A-02 | Втулка вала 2 |
Загрузка ...
|
|
| 13 | GBT5789-M16X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TB3S561030010K | Вилка соединительная |
Загрузка ...
|
|
| 15 | TP4P561010030 | Тяга верхняя |
Загрузка ...
|
|
| 16 | TY3S561060002K | Кронштейн |
Загрузка ...
|
|
| 17 | TY3S561010005 | Рычаг подъемный |
Загрузка ...
|
|
| 18 | TM4R561010035 | Штифт соединительный |
Загрузка ...
|
|
| 19 | FT300.56.029 | Штифт запирающий |
Загрузка ...
|
|
| 20 | TY3S561010024 | Ободок |
Загрузка ...
|
|
| 21 | TB3S561030015K | Вилка соединительная |
Загрузка ...
|
|
| 22 | TB3S561030034K | Ось |
Загрузка ...
|
|
| 23 | GBT899-AM18X45-10.9-A9L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 24 | SPL-CO-M18-10-F3 | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
