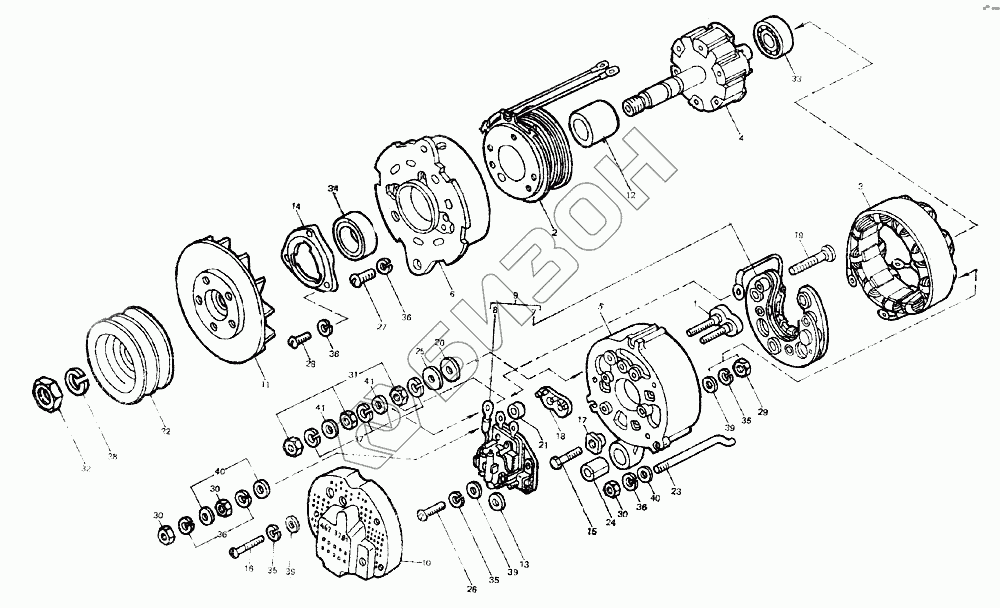

Графический каталог запасных частей к технике: ЛТЗ-55. Генератор
4627.3701000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
35
35
36
36
36
36
37
38
39
39
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4627.3701000 | 4627.3701000 | Генератор 4627.3701 |
Загрузка ...
|
|
| 1 | 46.3701020 | Панель выводов |
Загрузка ...
|
|
| 2 | 46.3701060 | Катушка возбуждения |
Загрузка ...
|
|
| 3 | 4607.3701100 | Статор |
Загрузка ...
|
|
| 4 | 4607.3701200 | Ротор |
Загрузка ...
|
|
| 5 | 46.3701300 | Крышка задняя |
Загрузка ...
|
|
| 6 | 4607.3701400-01 | Крышка передняя |
Загрузка ...
|
|
| 7 | ЖГИК.435111.003 | Выпрямитель |
Загрузка ...
|
|
| 8 | ЖГИК.435315.002 | Регулирующее устройство |
Загрузка ...
|
|
| 9 | ИАЕЮ.435111.005 | Блок полупроводниковый выпрямительный БПВ23-50 ТУ 16 729 405-83 |
Загрузка ...
|
|
| 10 | 46.3701001 | Крышка регулирующего устройства |
Загрузка ...
|
|
| 11 | 46.3701003 | Вентилятор |
Загрузка ...
|
|
| 12 | 4607.3701005 | Втулка ротора |
Загрузка ...
|
|
| 13 | 46.3701006 | Кольцо резиновое |
Загрузка ...
|
|
| 14 | 46.3701007 | Крышка подшипника |
Загрузка ...
|
|
| 15 | 46.3701008 | Болт М4Х27,5 |
Загрузка ...
|
|
| 16 | 46.3701009 | Винт М4Х28 |
Загрузка ...
|
|
| 17 | 46.3701011 | Изолятор фазный |
Загрузка ...
|
|
| 18 | 46.3701013 | Изолятор |
Загрузка ...
|
|
| 19 | 46.3701015 | Болт М6Х53 |
Загрузка ...
|
|
| 20 | 46.3701017 | Шайба изоляционная |
Загрузка ...
|
|
| 21 | 46.3701018 | Втулка распорная |
Загрузка ...
|
|
| 22 | 4627.3701051 | Шкив |
Загрузка ...
|
|
| 23 | 46.3701080 | Болт стяжной |
Загрузка ...
|
|
| 24 | 46.3701081 | Втулка разрезная |
Загрузка ...
|
|
| 25 | 6(УТ-276) | Шайба 6 |
Загрузка ...
|
|
| 26 | В.М4-6gх12.42.019 | Винт |
Загрузка ...
|
|
| 27 | В.М5-6gх14.5.48.019 | Винт |
Загрузка ...
|
|
| 28 | В.М5.-6gх25.48.019 | Винт |
Загрузка ...
|
|
| 29 | М4-6Н.6А.019 | Гайка |
Загрузка ...
|
|
| 30 | М5-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 31 | М6-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 32 | М16х1.5-6Н.5.А.019 | Гайка |
Загрузка ...
|
|
| 33 | 6-180502К1С9 | Подшипник |
Загрузка ...
|
|
| 34 | 6-180603КС9 | Подшипник |
Загрузка ...
|
|
| 35 | 4Л65Г019 | Шайба |
Загрузка ...
|
|
| 36 | 5Л65Г019 | Шайба |
Загрузка ...
|
|
| 37 | 6Л65Г019 | Шайба |
Загрузка ...
|
|
| 38 | 16Л65Г019 | Шайба |
Загрузка ...
|
|
| 39 | А.4.01.019 | Шайба |
Загрузка ...
|
|
| 40 | А.5.01.019 | Шайба |
Загрузка ...
|
|
| 41 | А.6.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
