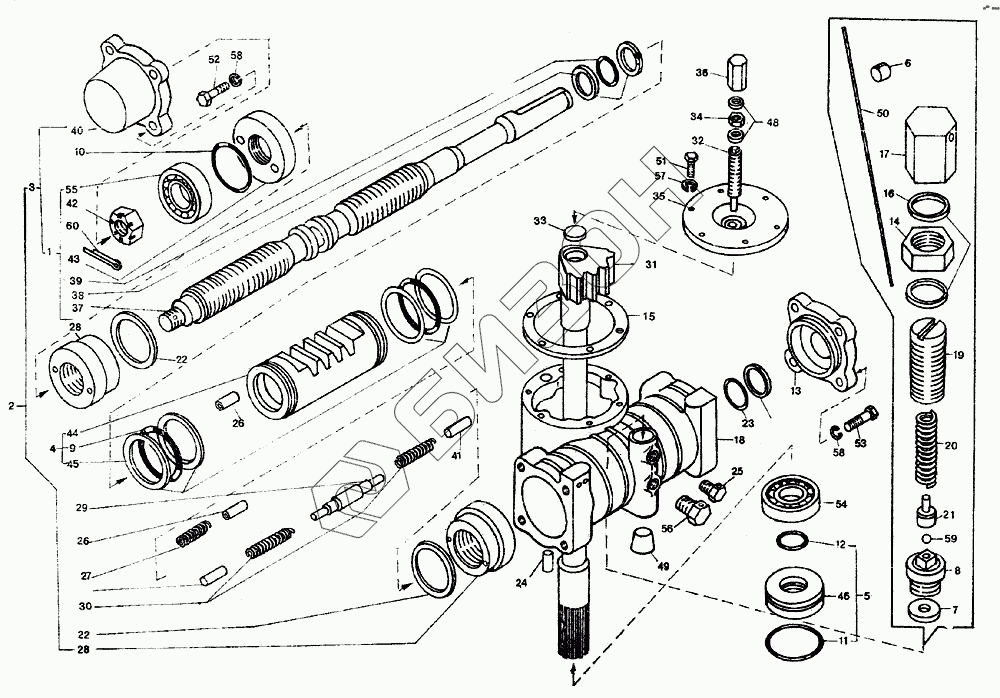

Графический каталог запасных частей к технике: ЛТЗ-55. Гидроусилитель
Т30-3405010-Е-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т30-3405010-Е-01 | Т30-3405010-Е-01 | Гидроусилитель |
Загрузка ...
|
|
| 1 | Т30-3405001 | Винт с гайками |
Загрузка ...
|
|
| 2 | Т30-3405050-В | Винт с поршнем |
Загрузка ...
|
|
| 3 | Т30-3405070-В1 | Винт |
Загрузка ...
|
|
| 4 | Т30-3405090-5 | Поршень |
Загрузка ...
|
|
| 5 | Т30-3405120 | Корпус уплотнений |
Загрузка ...
|
|
| 6 | Т40-8402180 | Пломба |
Загрузка ...
|
|
| 7 | Р40/75-0808047 | Шайба уплотнительная |
Загрузка ...
|
|
| 8 | Р40/75-0808063-А | Гнездо предохранительного клапана |
Загрузка ...
|
|
| 9 | Ц75-1111043 | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 10 | Ц75-1111045 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | Т25-3401013 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | Т25-3401086 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | Т30-3405014-В1 | Крышка |
Загрузка ...
|
|
| 14 | Т30-3405016 | Гайка |
Загрузка ...
|
|
| 15 | Т30-3405017-Б | Прокладка |
Загрузка ...
|
|
| 16 | Т30-3405018 | Прокладка |
Загрузка ...
|
|
| 17 | Т30-3405019-Б | Колпачок |
Загрузка ...
|
|
| 18 | Т30-3405022-В | Корпус гидроусилителя |
Загрузка ...
|
|
| 19 | Т30-3405023 | Винт регулировочный |
Загрузка ...
|
|
| 20 | Т30-3405024 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 21 | Т30-3405025 | Направляющая предохранительного клапана |
Загрузка ...
|
|
| 22 | Т30-3405026 | Шайба пружинная |
Загрузка ...
|
|
| 23 | Т30-3405046-Б | Кольцо подпорное |
Загрузка ...
|
|
| 24 | Т30-3405047-01 | Штифт L=36 мм |
Загрузка ...
|
|
| 25 | Т30-3405048 | Пробка коническая |
Загрузка ...
|
|
| 26 | Т30-3405051-Б | Штифт |
Загрузка ...
|
|
| 27 | Т30-3405052-А | Пружина |
Загрузка ...
|
|
| 28 | Т30-3405055-В | Гайка |
Загрузка ...
|
|
| 29 | Т30-3405056-Г | Золотник |
Загрузка ...
|
|
| 30 | Т30-3405057-Б1 | Пружина золотника |
Загрузка ...
|
|
| 31 | Т30-3405061-В | Вал сошки с сектором |
Загрузка ...
|
|
| 32 | Т30-3405062-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 33 | Т30-3405063 | Шайба упорная регулировочного винта |
Загрузка ...
|
|
| 34 | Т30-3405067 | Гайка |
Загрузка ...
|
|
| 35 | Т30-3405068-Б3 | Крышка корпуса |
Загрузка ...
|
|
| 36 | Т30-3405069-Б | Колпачок |
Загрузка ...
|
|
| 37 | Т30-3405071-Г | Винт гидроусилителя |
Загрузка ...
|
|
| 38 | Т30-3405073-Б | Прокладка уплотнения винта |
Загрузка ...
|
|
| 39 | Т30-3405074 | Кольцо |
Загрузка ...
|
|
| 40 | Т30-3405078-В1 | Крышка передняя |
Загрузка ...
|
|
| 41 | Т30-3405079 | Упор |
Загрузка ...
|
|
| 42 | Т30-3405081-Б | Гайка прорезная |
Загрузка ...
|
|
| 43 | Т30-3405082-Б | Гайка подшипника |
Загрузка ...
|
|
| 44 | Т30-3405091-Д | Поршень |
Загрузка ...
|
|
| 45 | Т30-3405092-Б | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 46 | Т30-3405121 | Корпус уплотнений |
Загрузка ...
|
|
| 47 | А37398 | Кольцо |
Загрузка ...
|
|
| 48 | Д18055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 49 | ПР-18 | Пробка |
Загрузка ...
|
|
| 50 | 0,8-0-С | Проволока L=200 мм |
Загрузка ...
|
|
| 51 | М8-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 52 | М12-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 53 | М12-6gх35.88.019 | Болт |
Загрузка ...
|
|
| 54 | 207 | Подшипник |
Загрузка ...
|
|
| 55 | 304АК | Подшипник |
Загрузка ...
|
|
| 56 | КГ1/4".А12.079 | Пробка |
Загрузка ...
|
|
| 57 | 8Т65Г06 | Шайба |
Загрузка ...
|
|
| 58 | 120Т65Г06 | Шайба |
Загрузка ...
|
|
| 59 | 5,556-40 | Шарик |
Загрузка ...
|
|
| 60 | 4х40.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
