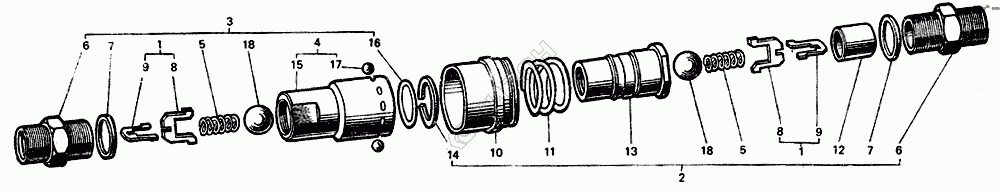

Графический каталог запасных частей к технике: ЛТЗ-55. Муфта разрывная
1057-4616400
1
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1057-4616400 | 1057-4616400 | Муфта разрывная |
Загрузка ...
|
|
| 1 | 1057-4616340-А | Крестовина |
Загрузка ...
|
|
| 2 | 1057-4616410 | Клапан диам. 12 правый |
Загрузка ...
|
|
| 3 | 1057-4616420 | Клапан диам. 12 правый |
Загрузка ...
|
|
| 4 | 1057-4616460-Б | Корпус |
Загрузка ...
|
|
| 5 | А16-2530034-1 | Пружина |
Загрузка ...
|
|
| 6 | 10574616338-А | Штуцер |
Загрузка ...
|
|
| 7 | 1057-4616339 | Шайба уплотнительная |
Загрузка ...
|
|
| 8 | 1057-4616342-А | Крестовина верхняя |
Загрузка ...
|
|
| 9 | 1057-4616344-А | Крестовина нижняя |
Загрузка ...
|
|
| 10 | 1057-4616427-А | Втулка запорная |
Загрузка ...
|
|
| 11 | 1057-4616428-А | Пружина |
Загрузка ...
|
|
| 12 | 1057-4616448 | Втулка упорная |
Загрузка ...
|
|
| 13 | 1057-4616452-А | Корпус диам. 12 правый |
Загрузка ...
|
|
| 14 | 1057-4616457 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | Т28-4616462 | Корпус диам. 12 левый |
Загрузка ...
|
|
| 16 | 022-027-30-2-3 | Кольцо уплотнительное ГОСТ 18829-73 |
Загрузка ...
|
|
| 17 | 5,556-50 | Шарик |
Загрузка ...
|
|
| 18 | 14,288-60 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
