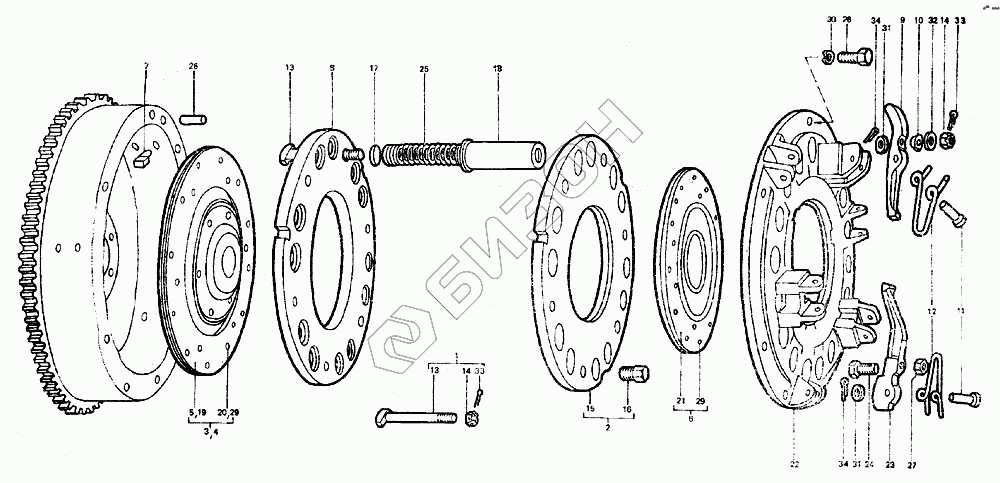

Графический каталог запасных частей к технике: ЛТЗ-55. Муфта сцепления
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Т25-1601009-А1-01 | Болт |
Загрузка ...
|
|
| 2 | Т25-1601110-В-01 | Диск |
Загрузка ...
|
|
| 3 | Т25-1601130-Б2-01 | Диск |
Загрузка ...
|
|
| 4 | Т60-1601130-В | Диск |
Загрузка ...
|
|
| 5 | Т60-1601140 | Накладка |
Загрузка ...
|
|
| 6 | Т25-1601160-В2-01 | Диск |
Загрузка ...
|
|
| 7 | Д30-1005317-А1 | Палец |
Загрузка ...
|
|
| 8 | Т25-1601093-Б1 | Диск нажимной главной муфты |
Загрузка ...
|
|
| 9 | Т25-1601094-В1 | Рычаг отжимной главной муфты |
Загрузка ...
|
|
| 10 | Т25-1601095-А | Сухарь рычага |
Загрузка ...
|
|
| 11 | Т25-1601096-Б1 | Ось отжимного рычага главной муфты |
Загрузка ...
|
|
| 12 | Т25-1601097-Б3 | Пружина отжимного рычага |
Загрузка ...
|
|
| 13 | Т25-1601098-Б1-01 | Болт регулировочный |
Загрузка ...
|
|
| 14 | Т25-1601105 | Гайка М10Х1.6Н |
Загрузка ...
|
|
| 15 | Т25-1601111-А1 | Диск нажимной муфты ВОМ |
Загрузка ...
|
|
| 16 | Т25-1601112-В1 | Упор нажимного болта |
Загрузка ...
|
|
| 17 | Т25-1601114 | Прокладка пружины |
Загрузка ...
|
|
| 18 | Т25-1601116 | Стакан |
Загрузка ...
|
|
| 19 | Т25-1601138-Б2 | Накладка сцепления |
Загрузка ...
|
|
| 20 | Т40М-1601146 | Заклепка |
Загрузка ...
|
|
| 21 | Т25-1601165-В | Накладка |
Загрузка ...
|
|
| 22 | Т25-1601222-Г | Диск ведущий муфты ВОМ |
Загрузка ...
|
|
| 23 | Т25-1601224-В | Рычаг отжимной муфты ВОМ |
Загрузка ...
|
|
| 24 | Т25-1601225-В1-01 | Болт нажимной |
Загрузка ...
|
|
| 25 | Т25-1601415-Б2 | Пружина нажимная |
Загрузка ...
|
|
| 26 | Т30-3405047 | Штифт |
Загрузка ...
|
|
| 27 | ГПШ-М10х1 | Гайка |
Загрузка ...
|
|
| 28 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 29 | 2.4х8.Л.32 | Заклепка |
Загрузка ...
|
|
| 30 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 31 | А.8.01.019 | Шайба |
Загрузка ...
|
|
| 32 | А.10.01.019 | Шайба |
Загрузка ...
|
|
| 33 | 2х20.019 | Шплинт |
Загрузка ...
|
|
| 34 | 3,2х18.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
