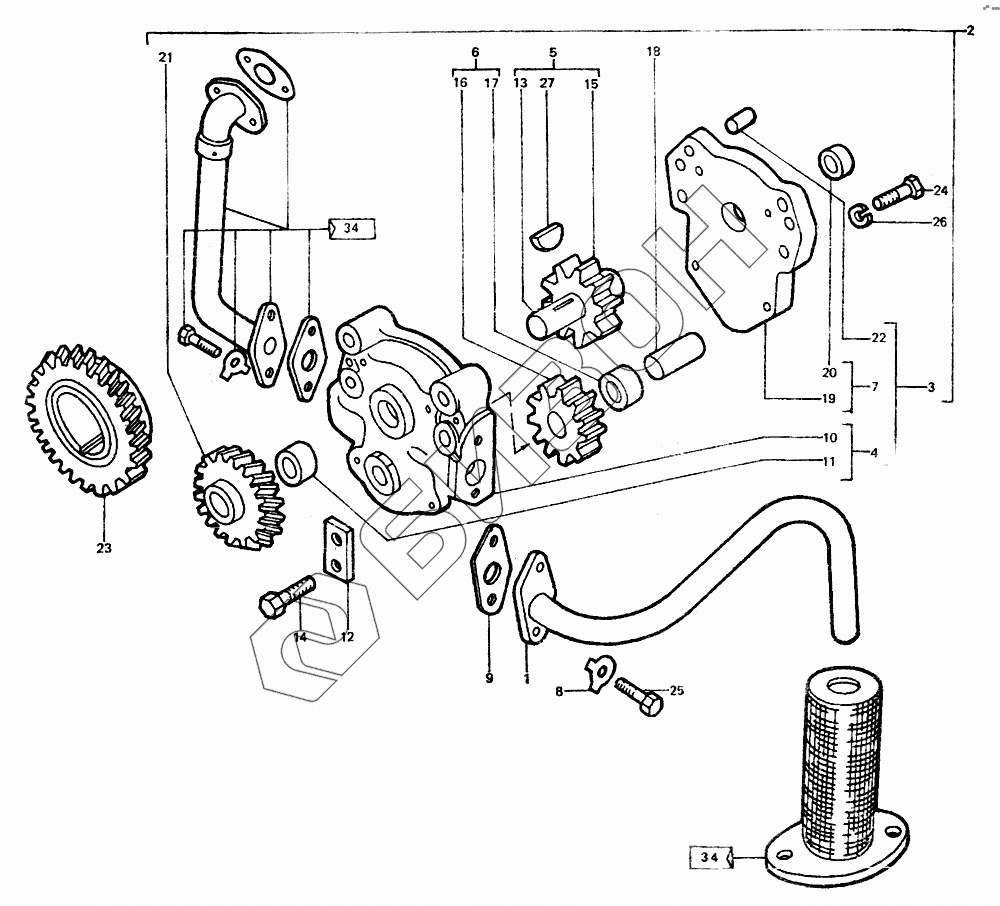

Графический каталог запасных частей к технике: ЛТЗ-55. Насос масляный с трубой приемника
Д144-1400050
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1400050 | Д144-1400050 | Насос масляный с трубой приемника |
Загрузка ...
|
|
| 1 | Д37М-1402050-Г | Трубка приемника |
Загрузка ...
|
|
| 2 | Д144-1403010 | Насос масляный |
Загрузка ...
|
|
| 3 | Д37М-1403011-А1 | Корпус с крышкой |
Загрузка ...
|
|
| 4 | Д37М-1403020-В2 | Корпус со втулкой |
Загрузка ...
|
|
| 5 | Д37М-1403050-Б | Валик |
Загрузка ...
|
|
| 6 | Д37М-1403110 | Шестерня ведомая (z=11) |
Загрузка ...
|
|
| 7 | Д37М-1403150 | Крышка со втулкой |
Загрузка ...
|
|
| 8 | Д37М-1002176 | Шайба стопорная |
Загрузка ...
|
|
| 9 | Д37М-1402183-Б | Прокладка фланца |
Загрузка ...
|
|
| 10 | Д37М-1403025-Г | Корпус |
Загрузка ...
|
|
| 11 | Д30-1403028-Б | Втулка корпуса |
Загрузка ...
|
|
| 12 | Д37М-1403032 | Пластина стопорная |
Загрузка ...
|
|
| 13 | Д30-1403052-В2 | Валик |
Загрузка ...
|
|
| 14 | Д37М-1403056 | Болт специальный |
Загрузка ...
|
|
| 15 | Д37М-1403075 | Шестерня ведущая (z=11) |
Загрузка ...
|
|
| 16 | Д37М-1403115 | Шестерня ведомая (z=11) |
Загрузка ...
|
|
| 17 | Д37М-1403118 | Втулка ведомой шестерни |
Загрузка ...
|
|
| 18 | Д37М-1403125 | Ось ведомой шестерни |
Загрузка ...
|
|
| 19 | Д37М-1403155-А | Крышка |
Загрузка ...
|
|
| 20 | Д37М-1403156 | Втулка крышки |
Загрузка ...
|
|
| 21 | Д144-1403228 | Шестерня ведомая (z=18) |
Загрузка ...
|
|
| 22 | Д144-1403268 | Штифт установочный |
Загрузка ...
|
|
| 23 | Д144-1403312 | Шестерня ведущая (z=29) |
Загрузка ...
|
|
| 24 | М6-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 25 | 4М8-6gх16.88.019 | Болт |
Загрузка ...
|
|
| 26 | 6Т65Г06 | Шайба |
Загрузка ...
|
|
| 27 | 3х5 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
