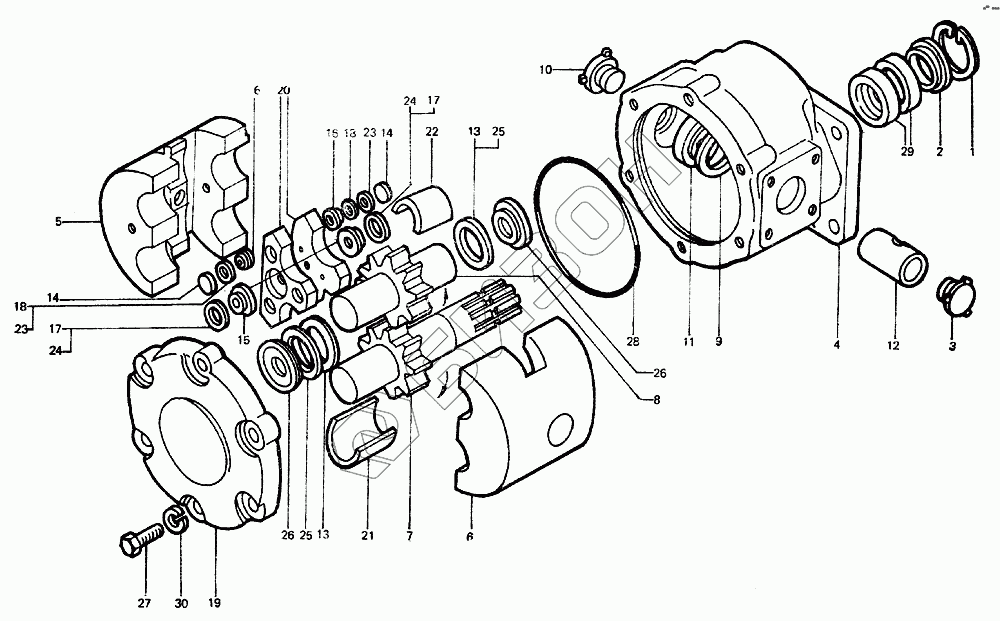

Графический каталог запасных частей к технике: ЛТЗ-55. Насос шестеренный
НШ32А-3-Л-00.000
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| НШ32А-3-Л-00.000 | НШ32А-3-Л-00.000 | Насос шестеренный |
Загрузка ...
|
|
| 1 | НШ32У-0303026-Г | Кольцо |
Загрузка ...
|
|
| 2 | НШ32Э-08А | Кольцо упорное |
Загрузка ...
|
|
| 3 | НШ32-2-08 | Пробка |
Загрузка ...
|
|
| 4 | НШ32-3-Л-01 | Корпус |
Загрузка ...
|
|
| 5 | НШ32А-3-02 | Обойма поджимная |
Загрузка ...
|
|
| 6 | НШ32А-3-03 | Обойма подшипниковая |
Загрузка ...
|
|
| 7 | НШ32-3-04 | Шестерня ведущая z=9, m=5 |
Загрузка ...
|
|
| 8 | НШ32-3-05 | Шестерня ведомая z=9, m=5 |
Загрузка ...
|
|
| 9 | НШ32-3-06 | Пластина опорная |
Загрузка ...
|
|
| 10 | НШ32-3-07 | Пробка |
Загрузка ...
|
|
| 11 | НШ32-3-08 | Манжета |
Загрузка ...
|
|
| 12 | НШ32-3-09 | Втулка центрирующая |
Загрузка ...
|
|
| 13 | НШ50-2-14 | Кольцо предохранительное |
Загрузка ...
|
|
| 14 | НШ50-2-16 | Пластина |
Загрузка ...
|
|
| 15 | НШ50-2-22 | Манжета |
Загрузка ...
|
|
| 16 | НШ50-2-23 | Манжета |
Загрузка ...
|
|
| 17 | НШ50-2-24 | Кольцо |
Загрузка ...
|
|
| 18 | НШ50-2-25 | Кольцо |
Загрузка ...
|
|
| 19 | НШ50А-3-06-01 | Крышка |
Загрузка ...
|
|
| 20 | НШ50-3-07 | Платик |
Загрузка ...
|
|
| 21 | НШ50-4-04А | Вкладыш левый |
Загрузка ...
|
|
| 22 | НШ50-4-06 | Вкладыш правый |
Загрузка ...
|
|
| 23 | НШ50-4-10 | Прокладка |
Загрузка ...
|
|
| 24 | НШ50-4-10-03 | Прокладка |
Загрузка ...
|
|
| 25 | НШ50-4-10-04 | Прокладка |
Загрузка ...
|
|
| 26 | 50К-13 | Манжета |
Загрузка ...
|
|
| 27 | М10-6gх30.66.05 | Болт |
Загрузка ...
|
|
| 28 | 112-118-36-2-2 | Кольцо |
Загрузка ...
|
|
| 29 | 1.2-25х42-1 | Манжета |
Загрузка ...
|
|
| 30 | ЮТ65Г05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
