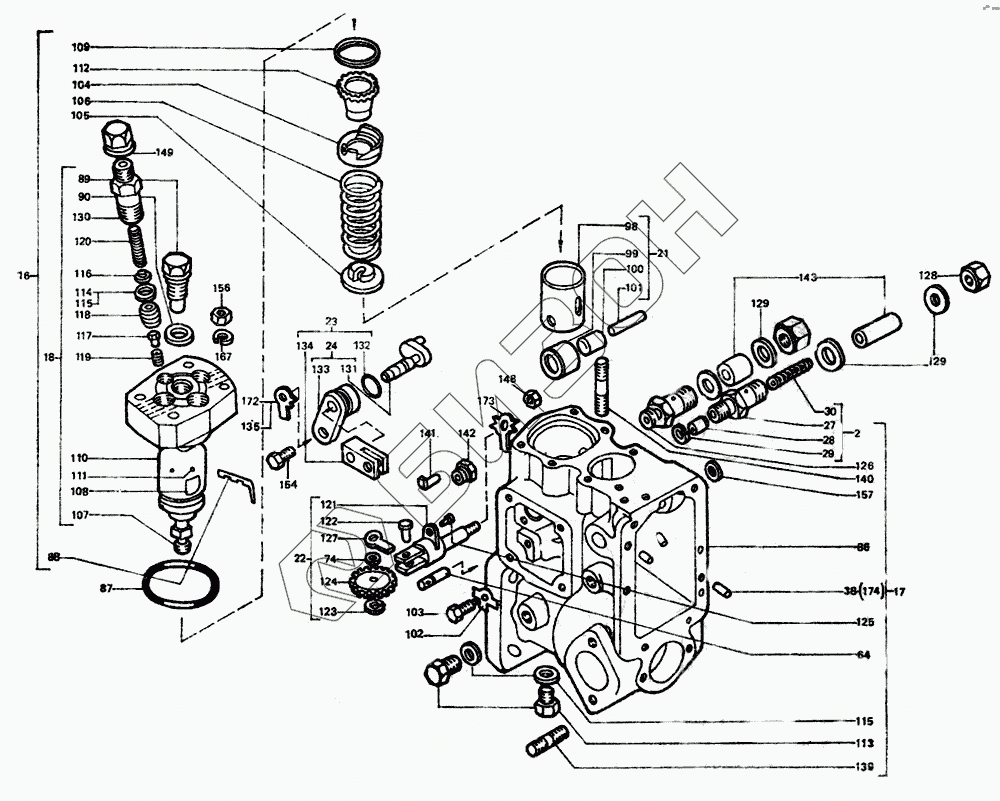

Графический каталог запасных частей к технике: ЛТЗ-55. Насос топливный
54.1111004-92Т
54.1111004-82Т
2
16
17
18
21
22
23
24
27
28
29
30
38
64
74
86
87
88
89
90
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
129
130
131
132
133
134
135
139
140
141
142
143
148
149
154
156
157
167
172
173
174
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54.1111004-92Т | 54.1111004-92Т | Насос топливный |
Загрузка ...
|
|
| 54.1111004-82Т | 54.1111004-82Т | Насос топливный |
Загрузка ...
|
|
| 2 | 21.1106420 | Демпфер |
Загрузка ...
|
|
| 16 | 21.1111010-10 | Секция высокого давления |
Загрузка ...
|
|
| 17 | 54.1111020-11 | Корпус насоса |
Загрузка ...
|
|
| 18 | 21.1111030-10 | Пара плунжерная со штуцерами |
Загрузка ...
|
|
| 21 | 21.1111110-05 | Толкатель плунжера |
Загрузка ...
|
|
| 22 | 21.1111240-05А | Кронштейн промежуточной шестерни |
Загрузка ...
|
|
| 23 | 21.1111280-07 | Втулка привода дозатора |
Загрузка ...
|
|
| 24 | 21.1111310-06 | Втулка |
Загрузка ...
|
|
| 27 | 21.1106424 | Корпус демпфера |
Загрузка ...
|
|
| 28 | 21.1106425 | Поршень |
Загрузка ...
|
|
| 29 | 21.1106426 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | 21.1106427 | Пружина демпфера |
Загрузка ...
|
|
| 38 | 21.1110042 | Штифт |
Загрузка ...
|
|
| 64 | 21.1110213 | Штифт пружины запуска |
Загрузка ...
|
|
| 74 | 21.1110328 | Шайба груза |
Загрузка ...
|
|
| 86 | 54.1111025-10 | Корпус насоса |
Загрузка ...
|
|
| 87 | 21.1111032 | Кольцо уплотнительное |
Загрузка ...
|
|
| 88 | 21.1111035 | Чека монтажная |
Загрузка ...
|
|
| 89 | 21.1111036-10 | Пробка |
Загрузка ...
|
|
| 90 | 21.1111037-10 | Прокладка |
Загрузка ...
|
|
| 98 | 21.1111114-06 | Толкатель плунжера |
Загрузка ...
|
|
| 99 | 21.1111118 | Ролик толкателя |
Загрузка ...
|
|
| 100 | 21.1111118-01 | Ролик толкателя |
Загрузка ...
|
|
| 101 | 21.1111124 | Ось ролика толкателя |
Загрузка ...
|
|
| 102 | 21.1111126-06 | Шайба стопорная |
Загрузка ...
|
|
| 103 | 21.1111127-07 | Винт установочный |
Загрузка ...
|
|
| 104 | 21.1111134-10 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 105 | 21.1111136 | Тарелка пружины нижняя |
Загрузка ...
|
|
| 106 | 21.1111138-10 | Пружина толкателя |
Загрузка ...
|
|
| 107 | 21.1111154 | Плунжер |
Загрузка ...
|
|
| 108 | 21.1111155-01 | Дозатор |
Загрузка ...
|
|
| 109 | 21.1111156 | Кольцо уплотнительное |
Загрузка ...
|
|
| 110 | 21.1111158-10 | Втулка плунжера |
Загрузка ...
|
|
| 111 | 21.1113159 | Заглушка втулки плунжера |
Загрузка ...
|
|
| 112 | 21.1111174-10 | Втулка зубчатая |
Загрузка ...
|
|
| 113 | 21.1111207-01 | Пробка уровня масла |
Загрузка ...
|
|
| 114 | 21.1111211-01 | Прокладка |
Загрузка ...
|
|
| 115 | 21.1111211-02 | Прокладка |
Загрузка ...
|
|
| 116 | 21.1111224-01 | Клапан нагнетательный |
Загрузка ...
|
|
| 117 | 21.1111225-05 | Клапан обратный |
Загрузка ...
|
|
| 118 | 21.1111226-10 | Седло нагнетательного клапана |
Загрузка ...
|
|
| 119 | 21.1111227 | Пружина обратного клапана |
Загрузка ...
|
|
| 120 | 21.1111228 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 121 | 21.1111241-05 | Кронштейн промежуточной шестерни |
Загрузка ...
|
|
| 122 | 21.1111242-06 | Ось промежуточной шестерни |
Загрузка ...
|
|
| 123 | 21.1111243-05А | Шайба опорная |
Загрузка ...
|
|
| 124 | 21.1111244-А | Шестерня промежуточная z=29 |
Загрузка ...
|
|
| 125 | 21.1111245 | Штифт |
Загрузка ...
|
|
| 126 | 21.1111246 | Шпилька штуцера подвода топлива |
Загрузка ...
|
|
| 127 | 21.1111247 | Шайба стопорная |
Загрузка ...
|
|
| 128 | 21.1111248 | Гайка штуцера подвода топлива |
Загрузка ...
|
|
| 129 | 21.1111249-01 | Прокладка |
Загрузка ...
|
|
| 130 | 21.1111256-10 | Штуцер высокого давления |
Загрузка ...
|
|
| 131 | 21.1111281-10 | Поводок привода дозатора |
Загрузка ...
|
|
| 132 | 21.1111282 | Кольцо уплотнительное |
Загрузка ...
|
|
| 133 | 21.1111283 | Втулка привода дозатора |
Загрузка ...
|
|
| 134 | 21.1111284-05 | Рычаг вильчатый поводка дозатора |
Загрузка ...
|
|
| 135 | 21.1111285 | Шайба стопорная |
Загрузка ...
|
|
| 139 | 21.1111355 | Шпилька |
Загрузка ...
|
|
| 140 | 21.1111356 | Шпилька |
Загрузка ...
|
|
| 141 | 21.1111359 | Фиксатор |
Загрузка ...
|
|
| 142 | 21.1111361 | Гайка штуцера |
Загрузка ...
|
|
| 143 | 21.1111378 | Заглушка транспортная |
Загрузка ...
|
|
| 148 | 21.1111389 | Гайка М8-7Н |
Загрузка ...
|
|
| 149 | 11.1112228 | Колпачок штуцера |
Загрузка ...
|
|
| 154 | М6-8gх14.88.019 | Болт |
Загрузка ...
|
|
| 156 | М6-6Н.8.019 | Гайка |
Загрузка ...
|
|
| 157 | 14-10кп.Ц6хр | Заглушка |
Загрузка ...
|
|
| 167 | 665Г05 | Шайба |
Загрузка ...
|
|
| 172 | 6.01.05 | Шайба |
Загрузка ...
|
|
| 173 | А.8.01.019 | Шайба |
Загрузка ...
|
|
| 174 | 5h8х10 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
