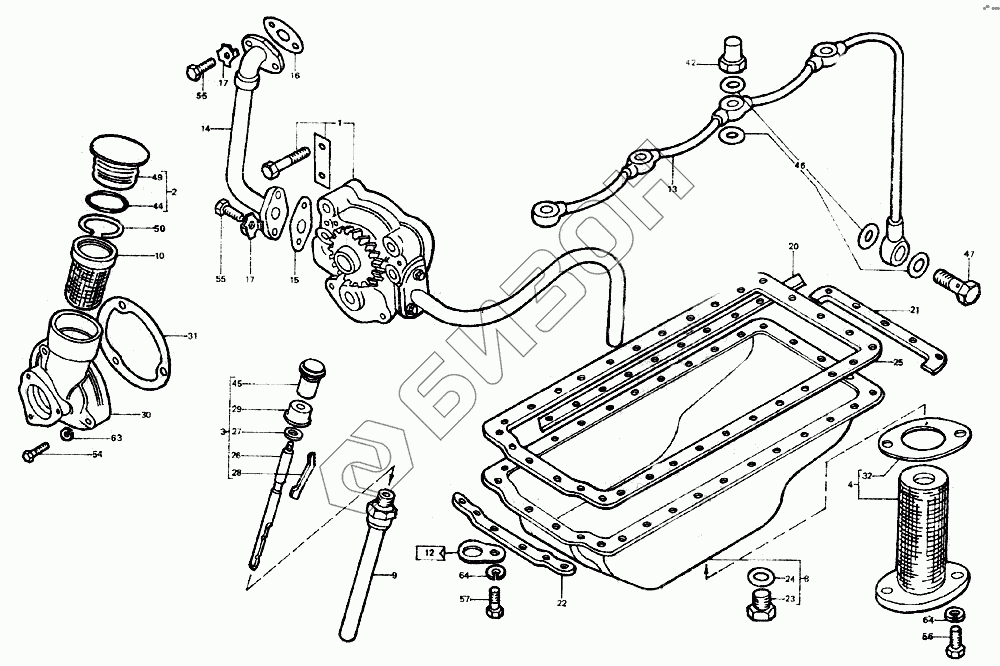

Графический каталог запасных частей к технике: ЛТЗ-55. Система смазки
Д144-1400010
1
2
3
4
8
9
10
13
14
15
16
17
17
20
21
22
23
24
25
26
27
28
29
30
31
32
42
44
45
46
47
49
50
54
55
56
56
57
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1400010 | Д144-1400010 | Система смазки |
Загрузка ...
|
|
| 1 | Д144-1400050 | Насос масляный с трубой приемника |
Загрузка ...
|
|
| 2 | Д37М-1401080 | Пробка маслозаливной горловины |
Загрузка ...
|
|
| 3 | Д144-1401230 | Указатель |
Загрузка ...
|
|
| 4 | Д37М-1402010-А2 | Приемник масляного насоса |
Загрузка ...
|
|
| 8 | Д37М-1401010-Б | Картер масляный |
Загрузка ...
|
|
| 9 | Д30-1401160 | Трубка указателя уровня масла |
Загрузка ...
|
|
| 10 | Д37М-1401270-В | Патрубок маслоналивной |
Загрузка ...
|
|
| 13 | Д37М-1408490-Б1 | Трубка смазки клапанного механизма |
Загрузка ...
|
|
| 14 | Д37М-1408710 | Трубка подвода масла к центрифуге |
Загрузка ...
|
|
| 15 | Д37М-1408720 | Прокладка |
Загрузка ...
|
|
| 16 | Д37М-1408721 | Прокладка фланца трубки |
Загрузка ...
|
|
| 17 | Д30-1002176 | Шайба стопорная |
Загрузка ...
|
|
| 20 | Д37М-1401061 | Пластина усилительная боковая |
Загрузка ...
|
|
| 21 | Д37М-1401062 | Пластина усилительная задняя |
Загрузка ...
|
|
| 22 | Д30-1401063 | Пластина усилительная передняя |
Загрузка ...
|
|
| 23 | Д144-1401079 | Пробка |
Загрузка ...
|
|
| 24 | Д144-1401085 | Шайба |
Загрузка ...
|
|
| 25 | Д30-1401111-А3 | Прокладка масляного картера |
Загрузка ...
|
|
| 26 | Д37М-1401231-А | Указатель |
Загрузка ...
|
|
| 27 | Д30-1401235-Б | Кольцо СП-18-6,5-4 ГОСТ 6308-71 |
Загрузка ...
|
|
| 28 | Д30-1401236 | Пружина |
Загрузка ...
|
|
| 29 | 28-1401238 | Колпачок |
Загрузка ...
|
|
| 30 | Д37М-1401271-В2 | Корпус горловины |
Загрузка ...
|
|
| 31 | Д37М-1401272-А2 | Прокладка |
Загрузка ...
|
|
| 32 | Д37М-1402218 | Прокладка крышки приемника масляного насоса |
Загрузка ...
|
|
| 42 | Д37М-1408496-В | Гайка глухая |
Загрузка ...
|
|
| 44 | Т28-3401047 | Кольцо уплотнительное |
Загрузка ...
|
|
| 45 | 51.3709051-Б | Ручка |
Загрузка ...
|
|
| 46 | А12.01.012-02 | Шайба |
Загрузка ...
|
|
| 47 | А12.01.013-01 | Болт |
Загрузка ...
|
|
| 49 | А19.01.001 | Пробка маслозаливной горловины |
Загрузка ...
|
|
| 50 | А19.01.003 | Кольцо пружинное |
Загрузка ...
|
|
| 54 | М6-6gх45.88.019 | Болт |
Загрузка ...
|
|
| 55 | 4М8-6gх16.88.019 | Болт |
Загрузка ...
|
|
| 56 | 4М8-6gх18.88.019 | Болт |
Загрузка ...
|
|
| 57 | 4М8-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 63 | 6Т65Г06 | Шайба |
Загрузка ...
|
|
| 64 | 8Т65Г06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
